パワーアナライザ　 (PW3390-01、-02、-03)

日置電機株式会社｜最終更新日：2024/03/22

基本情報

開発からメンテナンスサービスまで、幅広い用途に使用できるモータ・インバータの電力変換効率を高精度に計測できるパワーアナライザ

● クラストップレベルの電力基本確度±0.04%rdg.±0.05%f.s.を実現 ● 200kHzの測定帯域と、高周波までフラットな振幅・位相確度(位相補正機能搭載) ● 過渡状態の電力を50ms高確度高速演算、その他高調波解析、瞬時波形、ノイズ解析・効率損失など全ての項目を同時並列演算 ● クランプ電流センサによる簡単な電力計測 ● 新燃費国際基準WLTPの電流・電力収支測定

型番: PW3390-01、-02、-03

価格: お問合せ下さい

発売日: 好評発売中

パワーアナライザ　の特長

高周波、低力率電力も正確に。電流センサの位相補正機能を搭載

新技術のバーチャルオーバサンプリングを搭載。500kS/s、16bit の高分解能を維持したまま、200MS/s 相当の位相補正を実現。電流センサの位相誤差を0.01°分解能で設定し、補正します。従来は正確な測定が難しかったインバータ出力のスイッチング周波数に含まれる高周波かつ低力率な電力も、位相補正機能を使うことで、測定誤差を大幅に低減し測定します。 * バーチャルオーバサンプリング：実際のサンプリング周波数より数百倍高いサンプリング周波数を用いたデスキュー処理を機器内部で仮想的におこなう技術

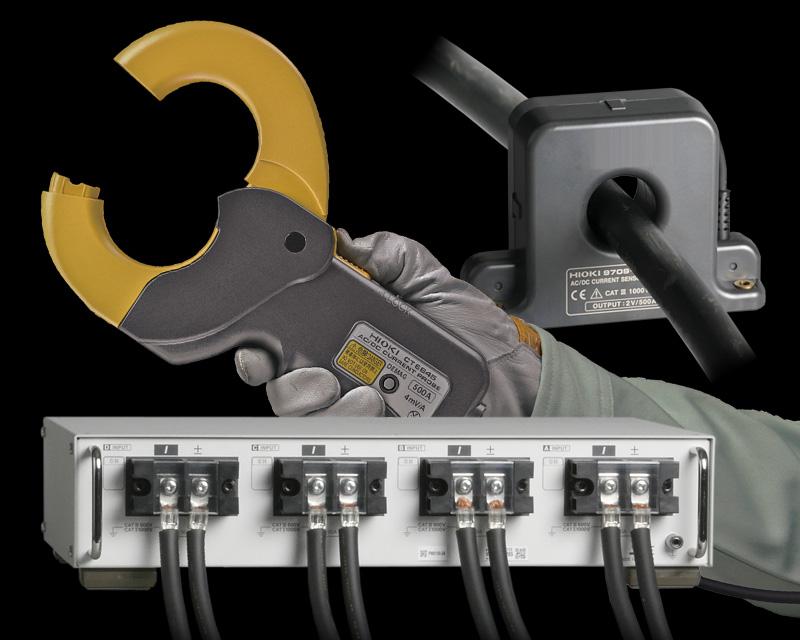

高確度を徹底追求した電流センサ

・高確度貫通タイプ高い確度と広い測定帯域をもつ貫通タイプ。広い使用温度範囲で最大2000Aの大電流を高確度に測定します。・高確度クランプタイプ素早く簡単に結線できるクランプタイプ。広い使用温度範囲で最大1000Aの大電流を高確度に測定します。・高確度直接結線タイプ新開発のDCCT 方式により、50A 定格で世界最高クラスの測定帯域と測定確度を実現します。

電力解析エンジンが実現する高速・5系統同時演算

500kS/s 高速サンプリング、16bit 高分解能のA/D変換器で入力波形を正確に捕捉。電力解析エンジンが周期検出 / 広帯域電力解析 / 高調波解析 / 波形解析 /ノイズ解析の5 系統全てを独立でデジタル処理します。高速同時演算処理により、正確な測定と50msのデータ更新レートを両立しています。

電力測定器：高確度と機動性を両立したパワーアナライザ PW3390

パワーアナライザーPW3390は、リーディング誤差±0.04％、フルスケール誤差±0.05％、クラストップレベルの電力基本確度を実現。200kHzの測定帯域と、高周波までフラットな振幅・位相特性。電流センサの位相補正機能と併用して、高周波かつ低力率な電力も正確に測定します。電力変換効率の評価やEV/HEVインバータモータ解析、高調波解析に最適です。

基本仕様 (確度保証期間 6か月, 1年確度は6か月確度×1.25, 調整後確度保証期間 6か月)

測定ライン	単相2線, 単相3線, 三相3線, 三相4線, 電圧4ch, 電流4ch, チャネル間絶縁
基本測定項目	周波数, 電圧実効値, 電圧平均値整流実効値換算値, 電圧交流成分, 電圧単純平均値, 電圧基本波成分, 電圧波形ピーク+, 電圧波形ピーク-, 電圧総合高調波歪率, 電圧リプル率, 電圧不平衡率, 電流実効値, 電流平均値整流実効値換算値, 電流交流成分, 電流単純平均値, 電流基本波成分, 電流波形ピーク+, 電流波形ピーク-, 電流総合高調波歪率, 電流リプル率, 電流不平衡率, 有効電力, 皮相電力, 無効電力, 力率, 電圧位相角, 電流位相角, 電力位相角, 正方向電流量, 負方向電流量, 正負方向電流量和, 正方向電力量, 負方向電力量, 正負方向電力量和, 効率, 損失電流積算, 有効電力積算
	PW3390-03 のみ: モータトルク, 回転数, モータパワー, すべり
高調波測定	測定チャネル数 : 4チャネル, 同期周波数範囲 : 0.5 Hz〜5 kHz, 解析次数：最大100次
ノイズ測定	演算チャネル数 : 1チャネル (CH1〜CH4から選択), 最大解析周波数 : 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
モータ解析 (PW3390-03)	入力チャネル数 : 3チャネル (CH A, CH B, CH Z), 測定項目 : 電圧, トルク, 回転数, 周波数, すべり, モータパワー
測定レンジ	電圧: 15〜1500 V, 7レンジ電流: 0.1 A〜20 kA (使用センサにより, レンジ構成が変わります)
電力有効測定範囲	0.0150 W〜39.600 MW (電圧レンジ/電流レンジ/測定ラインの組合せにより自動的に決定)
基本確度 (45Hz〜66Hz)	電圧 : ±0.04% rdg. ±0.05% f.s. 電流 : ±0.04% rdg. ±0.05% f.s. (電流センサの確度を加算) 電力 : ±0.04% rdg. ±0.05% f.s. (電流センサの確度を加算)
同期周波数範囲	0.5 Hz〜5 kHz
周波数帯域	DC, 0.5 Hz〜200 kHz
データ更新レート	50 ms (高調波測定/周波数測定 : 45Hz以下では周波数に依存)
表示更新レート	200 ms (内部データ更新レートから独立, 波形・FFTは画面による)
自動保存機能	インターバルごとにCFカードへ保存 (USBメモリは不可): OFF, 50 ms〜60 min, 15切替
インタフェース	USB (通信/メモリ), LAN, CFカード, RS-232C (通信用/LR8410 Link), 同期制御, 外部制御
ロガー接続機能	測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (Bluetooth® 無線技術対応シリアル変換アダプタを使用)
電源	AC 100〜240 V, 50/60 Hz, 140 VA
寸法・質量	340 W × 170 H × 156 D mm, 4.6 kg
付属品	取扱説明書 ×1, 測定ガイド ×1, 電源コード ×1 , USBケーブル (0.9m) ×1, 入力コードラベル ×2, D-sub用コネクタ ×1 (PW3390-02, PW3390-03)

※PW3390-01, PW3390-02, PW3390-03本体のみでは電流・電力測定はできません。測定目的に応じてオプションの電流センサ/電圧コードを別途ご購入ください。

主な使用先

インバータモータおよびその応用製品の開発、評価、保守

家電製品、OA機器の開発、評価

パワーコンディショナの開発、評価、保守

ハイブリッド自動車、電気自動車、建設機械などの輸送機の開発、評価、保守
