自動車や建機等に備えつけられている POWER OUTLET からの信号検出に適したセンサです。
FT-0801 シガーライターソケットセンサは、POWER OUTLET（シガーライターソケット）から出力される電圧のイグニッションノイズを回転信号として検出します。エンジンルームに内に回転検出器を取付けることが困難な場合にも、FT-0801により POWER OUTLET から簡単に回転信号を検出することができます。
株式会社小野測器 シガーライターソケットセンサ (FT-0801)
シガーライターソケットセンサの特長

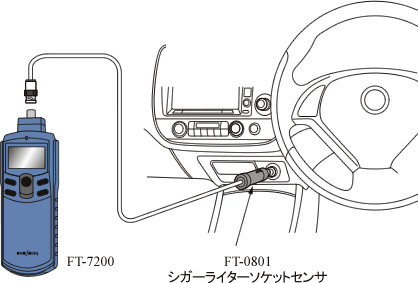

取り付け例
測定例
自動車や建機に搭載されている Power Outlet に接続します。Power Outletから出力される電圧のイグニッションノイズを検出しFT-2500アドバンスタコメータやFT-7200アドバンストハンディタコメータでエンジン回転速度を計測できます。 FT-0801は、バッテリー電圧 12 V、24 V に対応しています。
概略仕様
適合表示器 FT-2500アドバンストタコメータ、FT-7200アドバンストハンディタコメータ 入力コネクタ形状 シガーライターソケット 入力電圧 12 V、24 V（バッテリ電圧）
出力コネクタ形状 BNC 過電圧出力 ACカップリング（過電圧がFT側に加わらないよう保護） フィルタ ハイパスフィルタ ケーブル長 2 m 使用温度範囲 0 ～ +40℃ 保存温度範囲 -10 ～ +50℃ 質量 約 75 g 外形寸法 φ 22.3 × 69 mm 価格 ¥ 40,000（税込 ¥ 42,000）
● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。
取り付け例
測定例
自動車や建機に搭載されている Power Outlet に接続します。Power Outletから出力される電圧のイグニッションノイズを検出しFT-2500アドバンスタコメータやFT-7200アドバンストハンディタコメータでエンジン回転速度を計測できます。 FT-0801は、バッテリー電圧 12 V、24 V に対応しています。
概略仕様
| 適合表示器 | FT-2500アドバンストタコメータ、FT-7200アドバンストハンディタコメータ |
| 入力コネクタ形状 | シガーライターソケット |
| 入力電圧 | 12 V、24 V（バッテリ電圧） |
| 出力コネクタ形状 | BNC |
| 過電圧出力 | ACカップリング（過電圧がFT側に加わらないよう保護） |
| フィルタ | ハイパスフィルタ |
| ケーブル長 | 2 m |
| 使用温度範囲 | 0 ～ +40℃ |
| 保存温度範囲 | -10 ～ +50℃ |
| 質量 | 約 75 g |
| 外形寸法 | φ 22.3 × 69 mm |
| 価格 | ¥ 40,000（税込 ¥ 42,000） |
● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。
