アドバンストハンディタコメータ (FT-7200)

株式会社小野測器｜最終更新日：2014/03/24

基本情報

今まで回転計測できなかったのが、できる回転計！！音、振動、磁気、光、など回転に関係した信号から計測可能。

モータや各種回転機などから発生する騒音や振動または磁束の変化などの様々な信号から、FFT（高速フーリエ変換）演算により、回転速度を測定します。騒音計や振動センサからの複雑な波形信号でも、５種類の計測モードで、回転速度に相当する周波数成分を確実に抽出し、正確な回転速度を演算表示します。

型番: FT-7200

価格: ￥180,000

発売日: 発売中

アドバンストハンディタコメータの特長

概要

　既に製品に組み込まれたモータ等、回転軸が隠れていて従来方法では測定が困難であった回転速度測定も、音や振動から、簡単に行うことが出来ます。今までのように測定対象物に反射マークを貼付したり、回転軸に特殊な加工を施す必要もありません。また、FT-7200 は、新アルゴリズムの搭載により、今までは難しかったモータの立ち上がり／立ち下がり等の回転速度の急激な変化やエンジン回転の急加減速にも、高い追従応答性能で回転速度を演算・表示します。電池駆動のハンディタイプなので、測定現場への持ち運びが便利で、簡単に計測できます。

　組合せ可能なセンサ（別売）として、音検出器としてのマイクロホンや騒音計をはじめ、振動検出器としての加速度検出器やエンジン振動検出器、磁束検出器としてのイグニッションパルス検出器に加え、車の Power Outlet（シガーライターソケット）から出力される電圧のイグニッションノイズから検出するシガーライターソケットセンサ（FT-0801）等、用途に合わせて豊富な検出器群からお選びいただけます。

ページの先頭へ戻る

特長

FFT 演算方式採用の小型ハンディタイプ
５種類の計測モードから最適アルゴリズムを選択可能
立ち上がり／立ち下がり等の急激な回転速度変化や加減速に対応可能な追従計測アルゴリズム搭載
回転軸が隠れていても、音や振動から回転速度を演算表示
小型（マイクロ）モータの細い回転軸やファンの羽の回転も非接触で測定可能
様々な回転測定用途をカバーする多彩なセンサをラインアップ
アナログ出力機能、平均化処理機能付き
バックライト付きＬＣＤ、大型数値表示

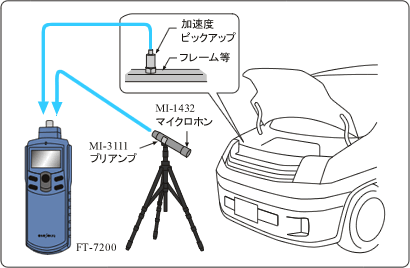

■ マイクロホンや振動センサを使用したエンジン回転計測例

イラスト（マイクロホンや振動センサを使用したエンジン回転計測例）

エンジンのピストンの動きに起因した音や振動から、エンジンの回転速度を計測できます。エンジンルームにカバーがかかっていて、エンジン回転センサの取り付けができない場合に有効です。

　●パルス数は、クランクシャフト
　　１回転あたりの点火・爆発回数を
　　設定します。

（例）
　4 サイクル 4 気筒の場合パルス数は2P/R

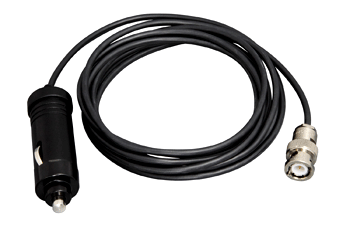

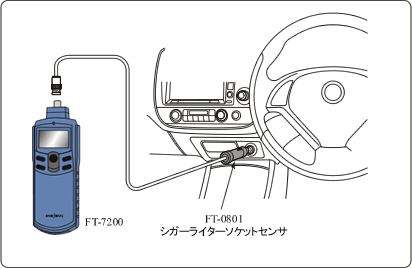

■ シガーライターソケットセンサ FT-0801 によるエンジン計測

イラスト（シガーライターソケットセンサ FT-0801 によるエンジン計測）

自動車や建機に搭載されている Power Outlet に接続します。Power Outlet から出力される電圧のイグニッションノイズを検出し FT-7200 でエンジン回転速度を計測できます。

バッテリー電圧 12 V、24 V に対応しています。

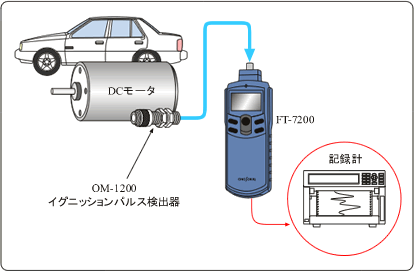

■ EV 車の DC モータ回転速度測定

イラスト（EV車のDCモータ回転速度測定）

DC モータは、様々な分野で使用されており、特に近年では電気自動車での利用に伴い、より正確なモータ回転速度計測が重要となってきています。ここでは、OM-1200 電磁誘導方式検出器を使用し、DC モータの回転軸と平行に取り付け、DC モータからの漏洩磁束を検出して、FT-7200 で回転速度を表示します。アナログ出力は回転速度変化の様子をペンレコーダ等で記録するために、またモニター用アナログ出力は波形確認信号としてお使いいただけます。

■ 加速度ピックアップを使用したコンプレッサの回転計測例
	エアコンなどで使用されているコンプレッサの回転速度を計測します。回転軸が出ていないコンプレッサの回転速度も、FT-7200 と加速度ピックアップの組み合わせで測定できます。

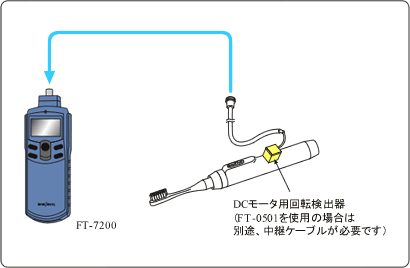

■ 家庭電化製品に組み込まれたDCモータの回転計測例

イラスト（家庭電化製品に組み込まれたDCモータの回転計測例）

家庭用電化製品に組み込まれた DC モータの回転速度を計測します。例えば電動歯ブラシ等、内部に DC モータを組み込んだものでも、モータからの漏洩磁束から回転速度が得られます。

　●DC モータのロ－タの極数を入力
　　するだけで、回転速度測定が
　　できます。

ページの先頭へ戻る

概略仕様

計測部

被測定体

DC モータ、コンプレッサ、エンジンまたは一般回転体

演算方式

FFT 演算方式

測定時間

250 ms 以内

入力周波数範囲

2000 Hz レンジ	30 ～ 2000 Hz（18,000 ～ 99,999 r/min）
500 Hz レンジ	7.5 ～ 500 Hz（450 ～　30,000 r/min）
250 Hz レンジ	3.75 ～ 250 Hz（225 ～　15,000 r/min）

ただし、1 P/R の場合

測定単位

r/min（回転速度）

測定精度

±2 × 回転速度分解能（r/min）± 1カウント

※回転速度の精度は周波数レンジに依存

最小回転速度分解能

周波数レンジ（Hz）÷ 6400 × 60 ÷設定パルス数（P/R）

※回転速度が加速・減速していると時は分解能は粗くなります。
　　　6400 ＝ 200 line × 32

フィルタ機能

選択された周波数レンジの範囲の中で、測定したい周波数範囲（回転速度）を限定

平均化処理

移動平均処理
平均回数：OFF、2、4、8、16

センサアンプ感度調整ボリューム

センサアンプ感度を本体右側のロータリ式ボリュームにて調節可能

検出部

適合センサ

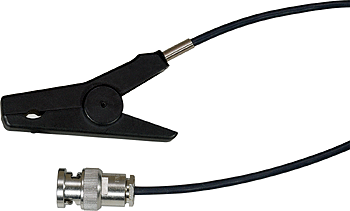

エンジン回転	OM-1200、IP-292、IP-296、IP-3000A、IP-3100、FT-0810
振動	VP-202、VP-1220、NP-2000シリーズ、NP-3000シリーズ
音	MI-1432（マイクロホン）+ MI-3111（マイクロホンプリアンプ）
その他	漏洩磁束センサ、LED反射光オプトファイバセンサ

※エンジン及び測定対象物のタイプによっては正常に検出出来ない場合があります。

電圧レベル

5 V	：	Max ± 5 V
0.5 V	：	Max ± 0.5 V
0.05 V	：	Max ± 0.05 V

入力結合

AC 結合

NPセンサ用電源

定電流電源（2.4 ±　0.5 mA）

表示部

表示桁数

5 桁

文字高さ

10.2 mm

表示器

LCD 7 セグメント、バックライト付

表示更新時間

0.5 ± 0.2 秒

表示分解能

1 r/min

測定モード部

CNS（Constant）

Mode
A、B

測定対象物の回転速度の変動が少ない場合
(定格回転速度を測定する場合など)に使用

ACT（Active）

Mode
C、D、E

測定対象物の回転速度が加減速する場合に使用
(但し,急激に変化した時は正しく測定できない場合があります)

アナログ出力部

【REVO】アナログ出力

出力内容	回転速度表示値に対して出力
電圧範囲	0 ～ 1 V／0 ～ F.S.（F.S.を任意設定）
変換方式	10 bit D/A 変換方式
リニアリティ	±1％ of　F.S.
出力更新時間	250 ms 以内
温度安定度	±0.05％ of F.S.／℃（Zero ＆ Span）
設定誤差	±0.5％ of F.S.（工場出荷時の調整設定誤差、Zero ＆ Span）
負荷抵抗	100 kΩ 以上
出力コネクタ	超ミニジャック（φ2.5）

【SIG】モニター用アナログ出力

出力内容	センサ信号を波形整形した後のモニター用アナログ出力
負荷抵抗	100 kΩ 以上
出力コネクタ	超ミニジャック（φ2.5／REVO出力と共用）
