簡単配線で工数削減 M12コネクタ仕様積層信号灯
M12コネクタ仕様で簡単配線、工数削減を実現。信頼性の高い設計と環境対応力で、多様なシーンに適したΦ60 積層信号灯LR6シリーズ。
【M12コネクタとは】 IEC 61076-2-101
産業用の堅牢な円形コネクタで、防水・防塵性能が高く 信号や電力の接続に適しています。
多様な用途に対応しているだけでなく、信号伝達や電力供給も安定して行うことができます。
株式会社パトライト 積層信号灯（Φ60）シグナル・タワー LR6（M12コネクタ仕様） (LR6シリーズ)
積層信号灯（Φ60）シグナル・タワー LR6（M12コネクタ仕様）の特長

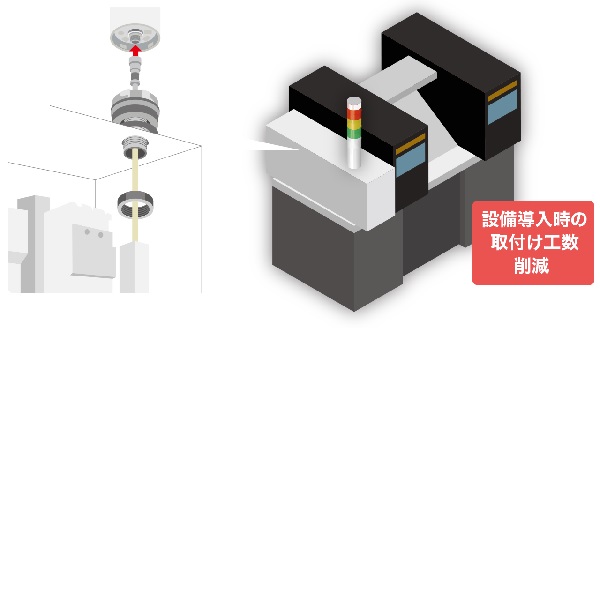

簡単配線で配線時間を大幅削減
設備導入時の配線工数を削減
M12コネクタを使用することにより、 ケーブル1本での配線が可能になるため、 配線工数の削減になります。設備導入時の信号灯の取付け・取外しが簡単にできます。

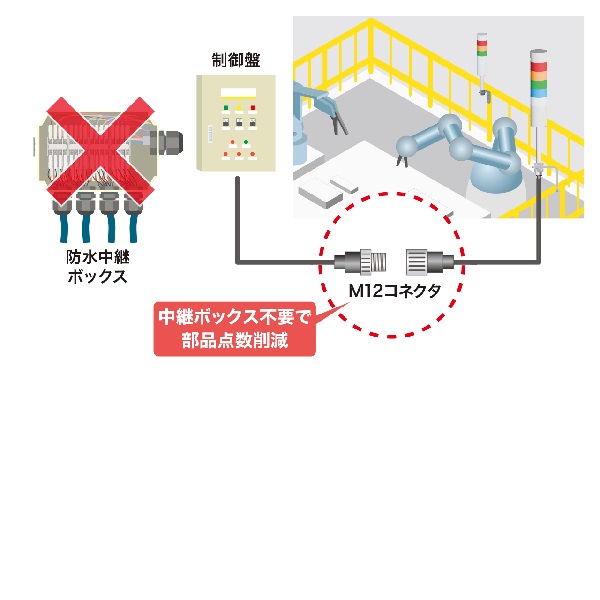

中継ボックスが不要になりメンテナンス性が向上
M12コネクタ配線によって防水性が 確保されるため 中継ボックスの設置が不要です。配線もシンプルになるため、ライン移設時のメンテナンス性が向上します。
配線本数削減により誤配線を防止
ケーブル１本で 配線が完了するため、配線ミスによるメンテナンス作業の手戻りを防止できます。

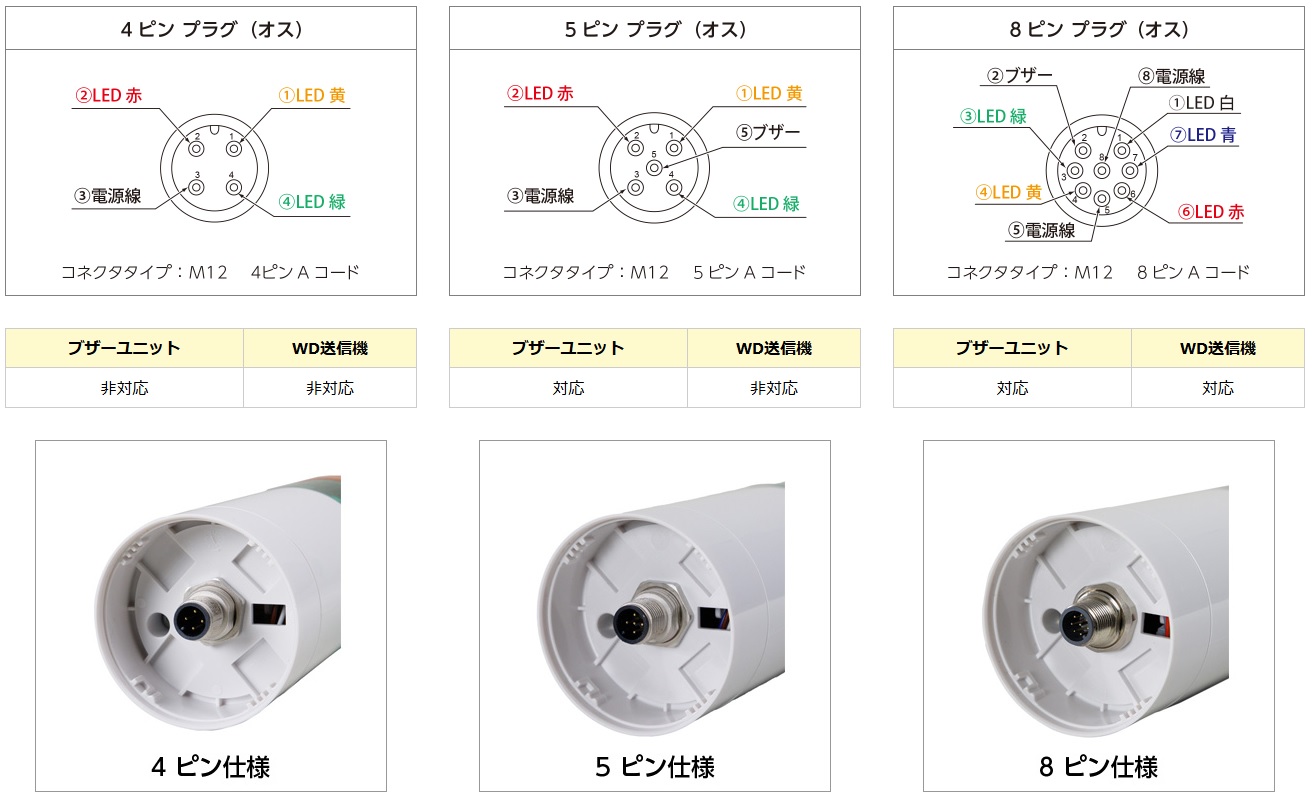

M１２コネクタピン配置
ご注意
4ピン仕様および5ピン仕様では、標準品のLEDユニット青・白及びマルチカラーユニットを使用できません。 青・白の点灯色は特注品のLEDユニットをご使用ください。
組立完成品の製品リストにない色配列への組替え発注には対応しておりません。
本製品にはケーブルは付属しておりません。８ピン仕様にはSZ-120がご使用いただけます。４ピン、５ピン仕様のM12コネクタケーブルはお客様でご用意ください。

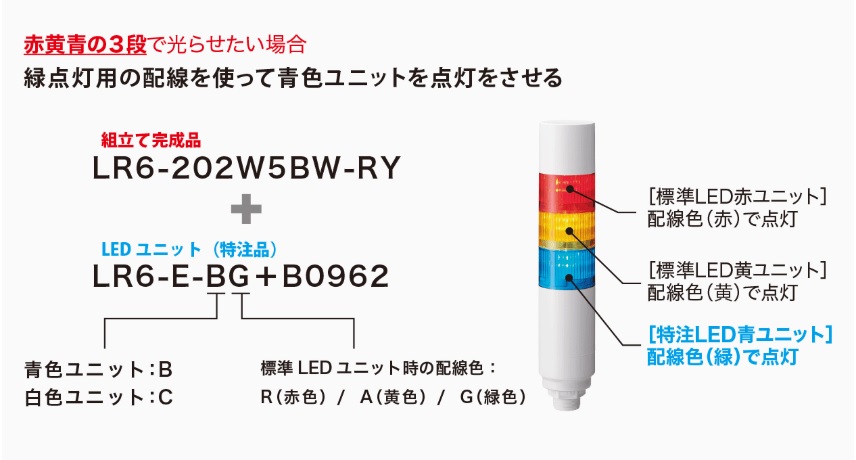

4ピン/5ピン仕様で青・白色のLEDユニットが必要な方へ
ラインアップ
M12コネクタ 4ピン仕様 組立完成品
型式
段数
定格
電圧
取付け
配線仕様
ブザー
有無
WD送信機
対応製品
ボディ色
LR6-102W4NW-R/Y/G 1 DC24V
直取付け（M30ナット取付け）
M12コネクタ 4ピン
なし
非対応
オフホワイト
LR6-202W4NW-RY/RG 2 DC24V
直取付け（M30ナット取付け）
M12コネクタ 4ピン
なし
非対応
オフホワイト
LR6-302W4NW-RYG 3
DC24V
直取付け（M30ナット取付け）
M12コネクタ 4ピン なし
非対応
オフホワイト
LR6-102L4NW-R/Y/G 1
DC24V
ポール取付け+Lアングル
M12コネクタ 4ピン
なし
非対応
オフホワイト
LR6-202L4NW-RY/RG 2
DC24V
ポール取付け+Lアングル
M12コネクタ 4ピン
なし
非対応
オフホワイト
LR6-302L4NW-RYG 3
DC24V
ポール取付け+Lアングル
M12コネクタ 4ピン
なし
非対応
オフホワイト
M12コネクタ 5ピン仕様 組立完成品
型式
段数
定格
電圧
取付け
配線仕様
ブザー
有無
WD送信機
対応製品
ボディ色
LR6-102W4NW-R/Y/G 1 DC24V
直取付け（M30ナット取付け）
M12コネクタ 5ピン
なし
非対応
オフホワイト
LR6-202W4NW-RY/RG 2 DC24V
直取付け（M30ナット取付け）
M12コネクタ 5ピン
なし
非対応
オフホワイト
LR6-302W4NW-RYG 3
DC24V
直取付け（M30ナット取付け）
M12コネクタ 5ピン なし
非対応
オフホワイト
LR6-102L4NW-R/Y/G 1
DC24V
ポール取付け+Lアングル
M12コネクタ 5ピン
なし
非対応
オフホワイト
LR6-202L4NW-RY/RG 2
DC24V
ポール取付け+Lアングル
M12コネクタ 5ピン
なし
非対応
オフホワイト
LR6-302L4NW-RYG 3
DC24V
ポール取付け+Lアングル
M12コネクタ 5ピン
なし
非対応
オフホワイト
M12コネクタ 8ピン仕様 ボディユニット
型式
段数
定格
電圧
取付け
配線仕様
ブザー
有無
WD送信機
対応製品
ボディ色
LR6-02W8NW 0 DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-02L8NW 0 DC24V
ポール取付け+Lアングル
M12コネクタ 8ピン
なし
対応
オフホワイト
M12コネクタ 8ピン仕様 組立完成品
型式
段数
定格
電圧
取付け
配線仕様
ブザー
有無
WD送信機
対応製品
ボディ色
LR6-302W8NW-RYG 3 DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-402W8NW-RYGB 4 DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-502W8NW-RYGBC 5
DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-402W8BW-RYGB 4
DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
ブザーあり
対応
オフホワイト
LR6-502W8BW-RYGBC 5
DC24V
直取付け（M30ナット取付け）
M12コネクタ 8ピン
ブザーあり
対応
オフホワイト
LR6-402L8NW-RYGB 4
DC24V
ポール取付け+Lアングル
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-502L8NW-RYGBC 5
DC24V
ポール取付け+Lアングル
M12コネクタ 8ピン
なし
対応
オフホワイト
LR6-402L8BW-RYGB 4
DC24V
ポール取付け+Lアングル
M12コネクタ 8ピン
ブザーあり
対応
オフホワイト
LR6-502L8BW-RYGBC 5
DC24V
ポール取付け+Lアングル
M12コネクタ 8ピン
ブザーあり
対応
オフホワイト
簡単配線で配線時間を大幅削減
設備導入時の配線工数を削減
M12コネクタを使用することにより、 ケーブル1本での配線が可能になるため、 配線工数の削減になります。設備導入時の信号灯の取付け・取外しが簡単にできます。
中継ボックスが不要になりメンテナンス性が向上
M12コネクタ配線によって防水性が 確保されるため 中継ボックスの設置が不要です。配線もシンプルになるため、ライン移設時のメンテナンス性が向上します。
配線本数削減により誤配線を防止
ケーブル１本で 配線が完了するため、配線ミスによるメンテナンス作業の手戻りを防止できます。
M１２コネクタピン配置
ご注意
4ピン仕様および5ピン仕様では、標準品のLEDユニット青・白及びマルチカラーユニットを使用できません。 青・白の点灯色は特注品のLEDユニットをご使用ください。
組立完成品の製品リストにない色配列への組替え発注には対応しておりません。
本製品にはケーブルは付属しておりません。８ピン仕様にはSZ-120がご使用いただけます。４ピン、５ピン仕様のM12コネクタケーブルはお客様でご用意ください。
4ピン/5ピン仕様で青・白色のLEDユニットが必要な方へ
ラインアップ
M12コネクタ 4ピン仕様 組立完成品
型式 | 段数 | 定格 電圧 | 取付け | 配線仕様 | ブザー 有無 | WD送信機 対応製品 | ボディ色 |
| LR6-102W4NW-R/Y/G | 1 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
| LR6-202W4NW-RY/RG | 2 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
| LR6-302W4NW-RYG | 3 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
| LR6-102L4NW-R/Y/G | 1 | DC24V | ポール取付け+Lアングル | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
| LR6-202L4NW-RY/RG | 2 | DC24V | ポール取付け+Lアングル | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
| LR6-302L4NW-RYG | 3 | DC24V | ポール取付け+Lアングル | M12コネクタ 4ピン | なし | 非対応 | オフホワイト |
M12コネクタ 5ピン仕様 組立完成品
型式 | 段数 | 定格 電圧 | 取付け | 配線仕様 | ブザー 有無 | WD送信機 対応製品 | ボディ色 |
| LR6-102W4NW-R/Y/G | 1 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
| LR6-202W4NW-RY/RG | 2 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
| LR6-302W4NW-RYG | 3 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
| LR6-102L4NW-R/Y/G | 1 | DC24V | ポール取付け+Lアングル | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
| LR6-202L4NW-RY/RG | 2 | DC24V | ポール取付け+Lアングル | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
| LR6-302L4NW-RYG | 3 | DC24V | ポール取付け+Lアングル | M12コネクタ 5ピン | なし | 非対応 | オフホワイト |
M12コネクタ 8ピン仕様 ボディユニット
型式 | 段数 | 定格 電圧 | 取付け | 配線仕様 | ブザー 有無 | WD送信機 対応製品 | ボディ色 |
| LR6-02W8NW | 0 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-02L8NW | 0 | DC24V | ポール取付け+Lアングル | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
M12コネクタ 8ピン仕様 組立完成品
型式 | 段数 | 定格 電圧 | 取付け | 配線仕様 | ブザー 有無 | WD送信機 対応製品 | ボディ色 |
| LR6-302W8NW-RYG | 3 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-402W8NW-RYGB | 4 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-502W8NW-RYGBC | 5 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-402W8BW-RYGB | 4 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | ブザーあり | 対応 | オフホワイト |
| LR6-502W8BW-RYGBC | 5 | DC24V | 直取付け（M30ナット取付け） | M12コネクタ 8ピン | ブザーあり | 対応 | オフホワイト |
| LR6-402L8NW-RYGB | 4 | DC24V | ポール取付け+Lアングル | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-502L8NW-RYGBC | 5 | DC24V | ポール取付け+Lアングル | M12コネクタ 8ピン | なし | 対応 | オフホワイト |
| LR6-402L8BW-RYGB | 4 | DC24V | ポール取付け+Lアングル | M12コネクタ 8ピン | ブザーあり | 対応 | オフホワイト |
| LR6-502L8BW-RYGBC | 5 | DC24V | ポール取付け+Lアングル | M12コネクタ 8ピン | ブザーあり | 対応 | オフホワイト |
