蓄電システムに合わせた高出力検査装置の柔軟な構成と電動自動車アプリケーション測定。
・電圧：1700V/850V，電流：400A/600A，パワー：Max 1.6MW/Max 2.4MW ・電力回生式：効率 90%以上, 力率 0.95以上,電流高調波歪 5%以下 ・電流スルーレート (-90%～90%)：2ms (100～600kW)、20ms (800kW～1.2MW)
クロマジャパン株式会社 バッテリーパック向充放電試験装置【電力回生機能付】 (17040E)
バッテリーパック向充放電試験装置【電力回生機能付】の特長
製品特徴
・電池試験の国際規格に対応: IEC, ISO, UL, GB/T など
・電力回生式：効率 90%以上, 力率 0.95以上,電流高調波歪 5%以下
・電圧４レンジ自動切り替え、電流４レンジ自動切り替え
・高精度電圧電流測定：電圧確度±(0.02% rdg + 0.02% F.S.)、電流確度±(0.05% of r.n.g.)
・電流スルーレート (-90%～90%)：2ms (100～600kW)、20ms (800kW～1.2MW)
・NEDC, FUDS, HPPC 運転プロファイル シミュレーション試験
・チャンネル並列機能
・データ分析機能
・データ保護機能（入力電源切断後）
・異常時自動保護機能
・バッテリーシュミレーター機能（オプション対応）
・電圧：1700V/850V，電流：400A/600A，パワー：Max 1.6MW/Max 2.4MW
・拡張可能なシステム構成（カスタマイズ対応）：
- 恒温槽
- BMSデータ分析
- チャンネル毎の電圧/温度管理

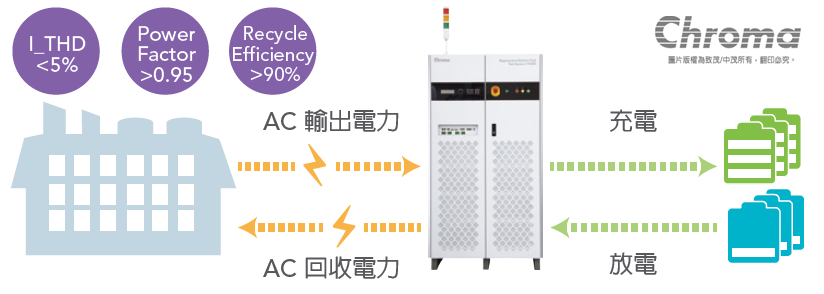

回生機能の保護、単独運転検出対応、排出エネルギー回収技術による運用コストの削減
- 回生効率> 90％、全高調波歪(THD) < 5％、力率(PF) > 0.95
- 回生時のAC電圧の安定性
- VDE-4105-AEテスト要件を満たす（オプション）
リスクマネジメントのための安全設計
- ハードウェア保護（標準）：
電圧保護：過充電 / 過放電/ 電圧変化量
電流保護 : 過電流 / 過容量/ 電流変化量
その他の保護: 過熱/ ケーブル損失/ 過電力 / CC-CV 遷移時間 - ソフトウェア保護(オプション)：バッテリーマネジメント システム レポート保護、データロガー取得、データ保護、サーモスタット狀態保護
- ハードウェア保護(オプション)：漏れ電流保護、単独運転検出
- その他（オプション）：独立過電圧測定、異常時の即時出力遮断機能
蓄電システムに合わせた高出力検査装置の柔軟な構成と電動自動車アプリケーション測定
- 電圧：1700V/850V，電流：400A/600A，パワー：Max 1.6MW/Max 2.4MW

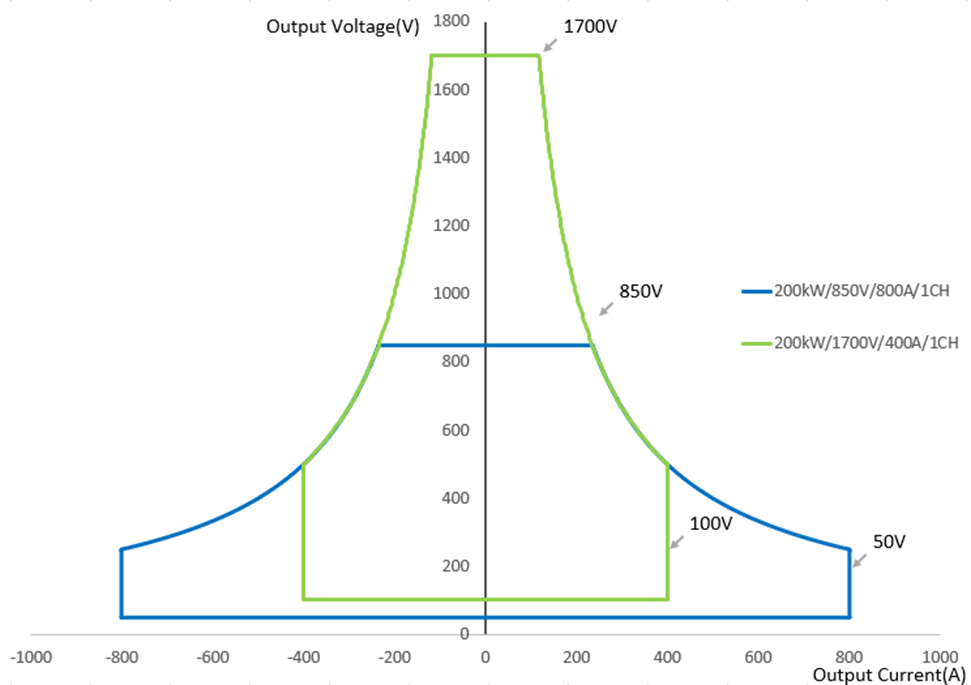

2つの電圧・電流動作範囲により、アプリケーションの柔軟性を向上(部分機種限定)：200kW / 850V / 800A と 200kW / 1700V / 400A

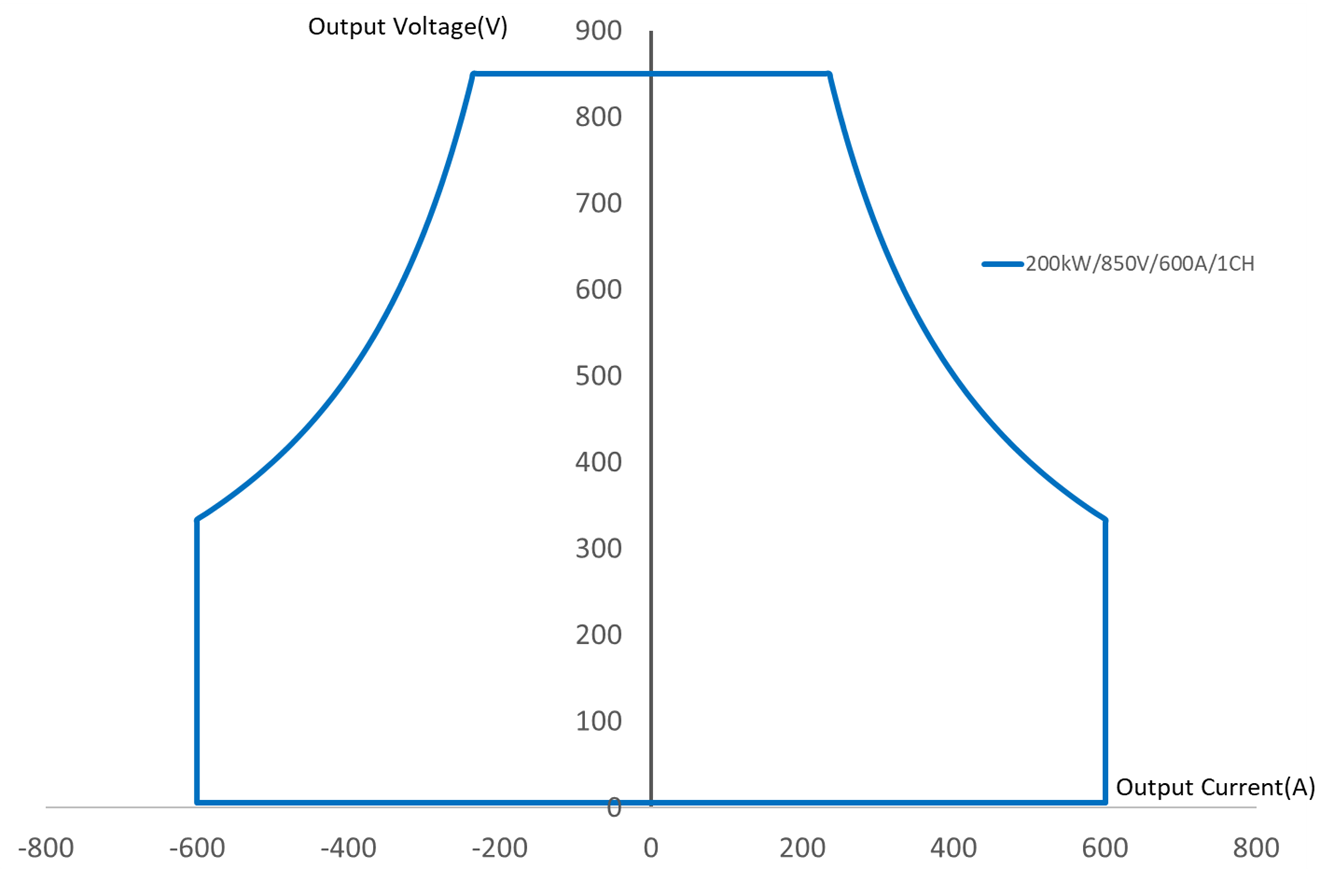

▲ VI Operating Range for 17040E (69420E-1700-400) ▲ VI Operating Range for 17040E (69420E-850-600)

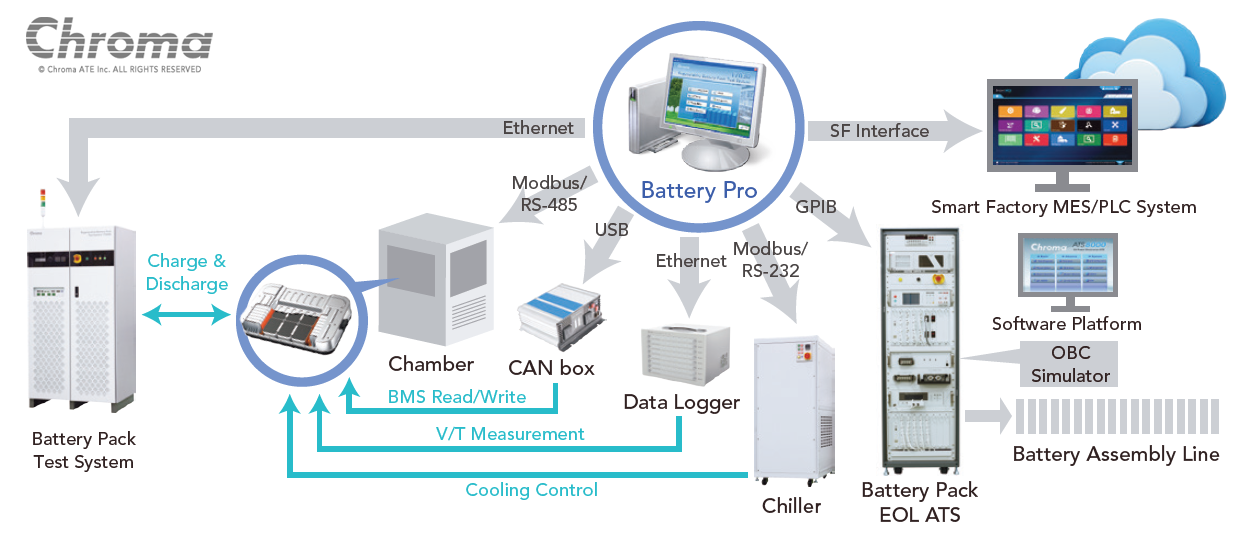

ソフトウェアは便利性と時間短縮を実現する(オプション)：サーモスタット、データロガー、BMSデータの読み取り/制御、チラー、車両ECUシミュレータ…など
製品特徴
・電池試験の国際規格に対応: IEC, ISO, UL, GB/T など
・電力回生式：効率 90%以上, 力率 0.95以上,電流高調波歪 5%以下
・電圧４レンジ自動切り替え、電流４レンジ自動切り替え
・高精度電圧電流測定：電圧確度±(0.02% rdg + 0.02% F.S.)、電流確度±(0.05% of r.n.g.)
・電流スルーレート (-90%～90%)：2ms (100～600kW)、20ms (800kW～1.2MW)
・NEDC, FUDS, HPPC 運転プロファイル シミュレーション試験
・チャンネル並列機能
・データ分析機能
・データ保護機能（入力電源切断後）
・異常時自動保護機能
・バッテリーシュミレーター機能（オプション対応）
・電圧：1700V/850V，電流：400A/600A，パワー：Max 1.6MW/Max 2.4MW
・拡張可能なシステム構成（カスタマイズ対応）：
- 恒温槽
- BMSデータ分析
- チャンネル毎の電圧/温度管理
回生機能の保護、単独運転検出対応、排出エネルギー回収技術による運用コストの削減
- 回生効率> 90％、全高調波歪(THD) < 5％、力率(PF) > 0.95
- 回生時のAC電圧の安定性
- VDE-4105-AEテスト要件を満たす（オプション）
リスクマネジメントのための安全設計
- ハードウェア保護（標準）：
電圧保護：過充電 / 過放電/ 電圧変化量
電流保護 : 過電流 / 過容量/ 電流変化量
その他の保護: 過熱/ ケーブル損失/ 過電力 / CC-CV 遷移時間 - ソフトウェア保護(オプション)：バッテリーマネジメント システム レポート保護、データロガー取得、データ保護、サーモスタット狀態保護
- ハードウェア保護(オプション)：漏れ電流保護、単独運転検出
- その他（オプション）：独立過電圧測定、異常時の即時出力遮断機能
蓄電システムに合わせた高出力検査装置の柔軟な構成と電動自動車アプリケーション測定
- 電圧：1700V/850V，電流：400A/600A，パワー：Max 1.6MW/Max 2.4MW
2つの電圧・電流動作範囲により、アプリケーションの柔軟性を向上(部分機種限定)：200kW / 850V / 800A と 200kW / 1700V / 400A
▲ VI Operating Range for 17040E (69420E-1700-400) ▲ VI Operating Range for 17040E (69420E-850-600)
ソフトウェアは便利性と時間短縮を実現する(オプション)：サーモスタット、データロガー、BMSデータの読み取り/制御、チラー、車両ECUシミュレータ…など

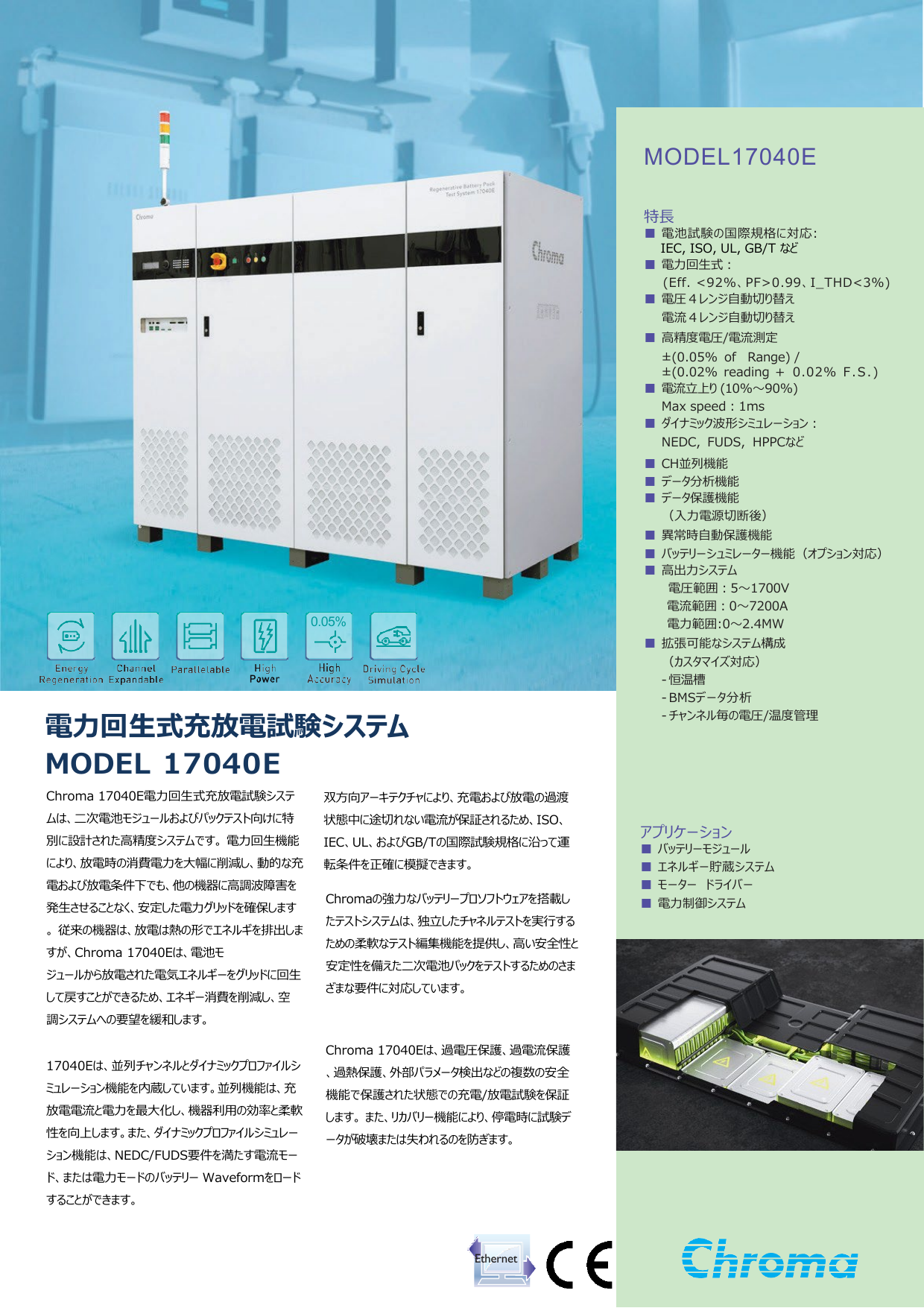

バッテリーパック向充放電試験装置【電力回生機能付】の資料ダウンロード
