ベンチまたは卓上に設置するコンベアで、UV 硬化を迅速に行えます。
小型部品の光活性化接着剤、樹脂、コーティング、インク、塗料の急速硬化用に設計されており、研究室または大量生産アプリケーションに最適。
ウェーブクレスト株式会社 UV硬化コンベア (SunBelt BT9 UV4080 (120VAC) / UV4081 (240VAC))
UV硬化コンベアの特長
製品概要
Uvitron SunBelt BT9 は、当社の床置き型 SunBelt 25 および UV Conveyor 40 産業用 UV コンベヤ システムの小型版です。ベンチまたは卓上に設置するコンベヤで、小型部品の光活性化接着剤、樹脂、コーティング、インク、塗料の急速硬化用に設計されています。この UV 硬化装置は、研究室または大量生産アプリケーションに適しています。 SunBelt BT9 は、速度調整ドライブを備えた静かな可変速度モーターを備えており、さまざまな負荷に対してベルト速度を一定に保ちます。コンベヤには、PortaRay 広帯域スペクトル UV アークランプ ヘッド 1 つまたは 2 つ、または SkyRay 800 UV LED ランプ ヘッド 1 つを装備できます。これらのランプ ヘッドと関連する取り付けヘッドレストは別売りで、パッケージ化されています。UV 硬化性材料の化学的性質によって、アプリケーションに最適なオプションが決まります。
調整可能なランプの高さ
UV コンベアの調整可能な位置ランプ ヘッドレスト (別売) を使用すると、さまざまな部品のサイズに最適な硬化距離になるようにランプの高さを繰り返し設定できます。ランプが目標の硬化基材に近いほど、UV 光の有効強度が高くなります。ランプとベルト間の調整は、PortaRay の場合は 3 ～ 6.5 インチ、SkyRay の場合は 0.5 ～ 4 インチです。
効果的な UV シールド
完全に密閉された UV 硬化チャンバーは、作業者を UV 光から保護します。スライド式のアルミニウムの入口ドアと出口ドアは、コンベア硬化チャンバーの入口と出口で UV 光を遮断するように設計されています。作業者の安全性をさらに高めるため、スライド式ドアが部品を通過できるように開いた位置に固定されているときに、UV 硬化チャンバー シールド カーテンがコンベアの入口と出口からの光散乱に対する補助的な保護を提供します。
便利な側面搭載型コントロールおよびインジケータ パネル
デジタル速度表示機能付きの可変周波数ドライブにより、コンベヤ ベルトの速度を最大 29 フィート/分まで調整および制御し、製品の露出時間と硬化量を再現できます。LED ディスプレイには、コンベヤ ベルトの速度 (フィート/分) とモーター サブシステムのアラーム コードが表示されます。システムには、緊急停止時にランプとコンベヤ モーターの電源を切断するための赤い緊急停止プッシュ ボタンと、ブレーカー付きのマスター AC 入力電源ロッカー スイッチが備わっています。
調整可能なエンド シュート
調整可能なエンド シュートは、コンベア システムから排出される部品を処理します。硬化した部品を蓄積するには、シュートを水平方向に調整して、部品がコンベア ベルトから落ちることなくシュート上に滑り込むようにすることができます。または、シュートを下向きに傾斜した位置に固定して、処理済みの部品がベンチトップ上に滑り込むようにすることもできます。
取り外し可能なランプ ヘッド
コンベアには、PortaRay アークランプ ヘッドを 1 つまたは 2 つ、または SkyRay UV LED ランプ ヘッドを 1 つ装備できます。これらのランプ ヘッドは、電球の交換やメンテナンスのために簡単に取り外すことができます。また、コンベアからオプションの低コストのベンチトップ シールド マウント スタンドまたは Rayven UV 硬化チャンバーにすばやく移動することもできます。この機能により、オフラインでのエンジニアリング プロセス テストと機器の最大限の使用が可能になります。
デュアルスペクトル対応
2 つの PortaRay ランプ ヘッドで構成すると、SunBelt BT9 は、4 つのランプ スペクトル タイプを混合できるという独自の硬化の利点を提供します。たとえば、コンベアの最初のランプ ヘッドには、表面をシールして酸素が拡散して表面がべたつくのを防ぐための UVB ランプを取り付けることができます。2 番目のランプは、波長が長いほど効果的に浸透し、より深く硬化する UVA タイプにすることができます。この方法は、高価な窒素パージやパルス硬化の遅延を必要とせずに、接着剤の反応速度を最適化します。 2 つの AC ライン入力バージョン
このシステムは、世界中で使用できる電圧範囲で利用できます。UV4080 は 90 ～ 132AC の範囲をカバーし、UV4081 は 180 ～ 264AC のライン入力をカバーします。 仕様
UV4080 仕様
システムタイプ： コンベア、可変速度部品番号: UV4080 (120VAC) ランプ電力 PortaRay: 400/600WSkyRay 800: 800W入力電圧: 100～120 / 200～240VAC ± 10%入力電流 (最大): 120V で 20 アンペア / 240V で 10 アンペア硬化エネルギー: 0.172～10 J/cm2 (1 PortaRay 400) / 1.12～65 J/cm2 (1 SkyRay 800 365nm)硬化幅: 5 インチ（5インチは約12.7cm）ベルト幅: 9 インチ（約22.86cm）ベルト速度: 0.5 ～ 29 フィート（約15.24cm～約8.84m） / 分ランプ高さ (調整可能): 3～6.5 インチ（約7.62～16.51cm）(PortaRay) / 0.5～4”（約1.27～10.16cm） (SkyRay)重量: 35.1 ポンド（約15.92kg）サイズ (長さ x 幅 x 高さ): 30 x 14.56 x 13.36”（約76.2 x 36.98 x 33.93cm） UV4081 仕様
システムタイプ： コンベア、可変速度部品番号: UV4081 (240VAC)ランプ電力 PortaRay: 400/600WSkyRay 800: 800W入力電圧: 100～120 / 200～240VAC ± 10%入力電流 (最大): 120V で 20 アンペア / 240V で 10 アンペア硬化エネルギー: 0.172～10 J/cm2 (1 PortaRay 400) / 1.12～65 J/cm2 (1 SkyRay 800 365nm)硬化幅: 5 インチ（5インチは約12.7cm）ベルト幅: 9 インチ（約22.86cm）ベルト速度: 0.5 ～ 29 フィート（約15.24cm～約8.84m） / 分ランプ高さ (調整可能): 3～6.5 インチ（約7.62～16.51cm）(PortaRay) / 0.5～4”（約1.27～10.16cm） (SkyRay)重量: 35.1 ポンド（約15.92kg）サイズ (長さ x 幅 x 高さ): 30 x 14.56 x 13.36”（約76.2 x 36.98 x 33.93cm） 主な特徴
・9 インチ（約22.86cm）幅のベルト、5 インチ（約12.7cm）の硬化幅・1 インチ（約2.54cm）で最大 2,200 mW/cm² の強度の UVA・可変速度、最大 29 フィート（約8.84m） / 分・調整可能なランプの高さ・便利な側面に取り付けられたコントロールとインジケータ パネル・調整可能なエンド シュート 製品 製品名 製品説明 紫外線照射装置 NovaRay 完全一体型UV投光照射システム
紫外線照射装置 IntelliRay フル機能、コンパクト、完全にプログラム可能なUV投光照射硬化システム
紫外線照射装置 IntelliRay Quad プログラム可能なタイマーや強度調整機能装備
紫外線照射装置 PortaRay 軽量で汎用性の高いUV硬化システム
紫外線照射装置 SkyRay コンパクトでプログラム可能なLED投光照射硬化システム
紫外線照射装置 SunRay コンパクト、ハイパワーUV投光照射硬化システム
チャンバー Rayven 遮光UV硬化チャンバー
紫外線LEDシステム SkyWave 高輝度・大面積LED投光照射硬化システム
紫外線スポット照射器 SunSpot 2 高出力コンパクトスポット硬化システム
紫外線スポット照射器 SkyBeam 高輝度、クールオペレーションLEDスポット硬化システム
紫外線スポット照射器 SkyWand 紫外線スポット照射器
紫外線硬化型コンベア SunBelt BT9 ベンチまたは卓上に設置されたコンベア
紫外線硬化型コンベア SunBelt 25 広幅、高出力光硬化コンベアシステム
紫外線硬化型コンベア UV Conveyor 40 Plus デュアルランプ硬化コンベアシステム
紫外線放射計 Uvicure Plus II 単一のスペクトル応答範囲の強度を測定
紫外線放射計 Power Puck II UV Radiometer 4つすべてを同時に測定
紫外線放射計 ILT800 CureRight 比類のない柔軟性と機能を提供
紫外線放射計 LEDCure™ Radiometer 工業用UV LEDシステムからのエネルギーを正確に測定
紫外線放射計 EIT SpotCure Radiometer UV出力を簡単に定量化する
製品概要
Uvitron SunBelt BT9 は、当社の床置き型 SunBelt 25 および UV Conveyor 40 産業用 UV コンベヤ システムの小型版です。ベンチまたは卓上に設置するコンベヤで、小型部品の光活性化接着剤、樹脂、コーティング、インク、塗料の急速硬化用に設計されています。この UV 硬化装置は、研究室または大量生産アプリケーションに適しています。
SunBelt BT9 は、速度調整ドライブを備えた静かな可変速度モーターを備えており、さまざまな負荷に対してベルト速度を一定に保ちます。コンベヤには、PortaRay 広帯域スペクトル UV アークランプ ヘッド 1 つまたは 2 つ、または SkyRay 800 UV LED ランプ ヘッド 1 つを装備できます。これらのランプ ヘッドと関連する取り付けヘッドレストは別売りで、パッケージ化されています。UV 硬化性材料の化学的性質によって、アプリケーションに最適なオプションが決まります。
調整可能なランプの高さ
UV コンベアの調整可能な位置ランプ ヘッドレスト (別売) を使用すると、さまざまな部品のサイズに最適な硬化距離になるようにランプの高さを繰り返し設定できます。ランプが目標の硬化基材に近いほど、UV 光の有効強度が高くなります。ランプとベルト間の調整は、PortaRay の場合は 3 ～ 6.5 インチ、SkyRay の場合は 0.5 ～ 4 インチです。

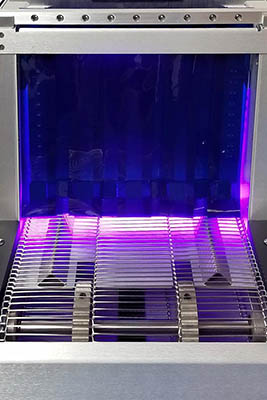

効果的な UV シールド
完全に密閉された UV 硬化チャンバーは、作業者を UV 光から保護します。スライド式のアルミニウムの入口ドアと出口ドアは、コンベア硬化チャンバーの入口と出口で UV 光を遮断するように設計されています。作業者の安全性をさらに高めるため、スライド式ドアが部品を通過できるように開いた位置に固定されているときに、UV 硬化チャンバー シールド カーテンがコンベアの入口と出口からの光散乱に対する補助的な保護を提供します。

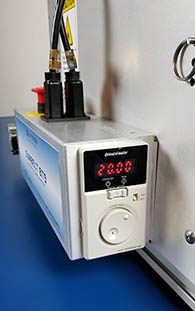

便利な側面搭載型コントロールおよびインジケータ パネル
デジタル速度表示機能付きの可変周波数ドライブにより、コンベヤ ベルトの速度を最大 29 フィート/分まで調整および制御し、製品の露出時間と硬化量を再現できます。LED ディスプレイには、コンベヤ ベルトの速度 (フィート/分) とモーター サブシステムのアラーム コードが表示されます。システムには、緊急停止時にランプとコンベヤ モーターの電源を切断するための赤い緊急停止プッシュ ボタンと、ブレーカー付きのマスター AC 入力電源ロッカー スイッチが備わっています。

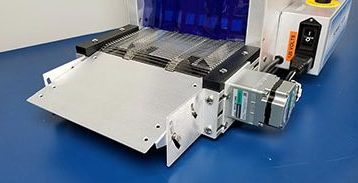

調整可能なエンド シュート
調整可能なエンド シュートは、コンベア システムから排出される部品を処理します。硬化した部品を蓄積するには、シュートを水平方向に調整して、部品がコンベア ベルトから落ちることなくシュート上に滑り込むようにすることができます。または、シュートを下向きに傾斜した位置に固定して、処理済みの部品がベンチトップ上に滑り込むようにすることもできます。

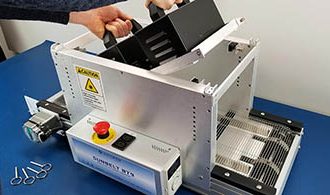

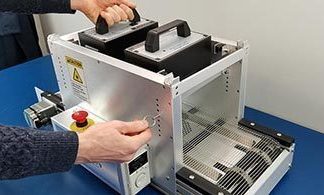

取り外し可能なランプ ヘッド

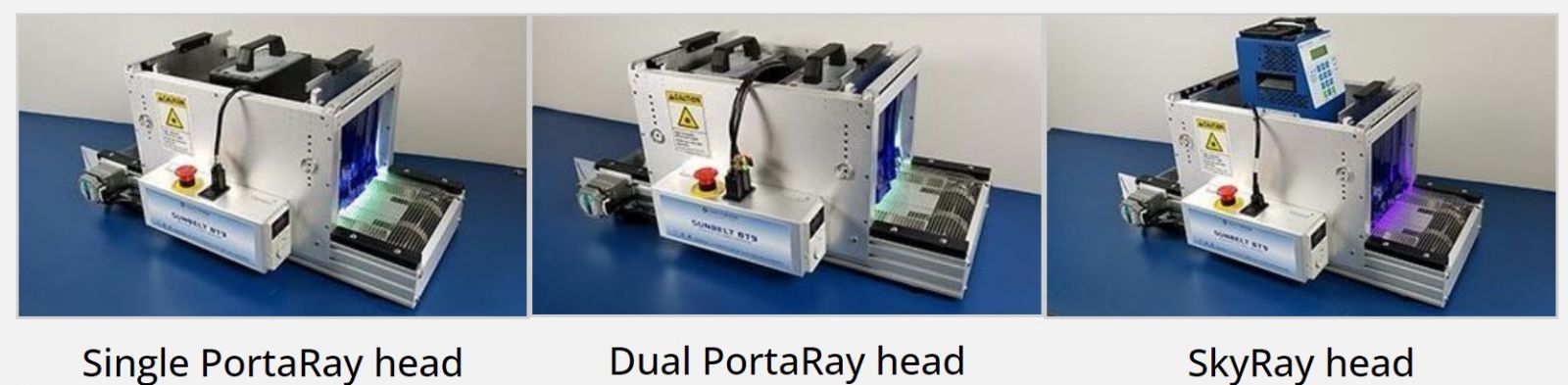

コンベアには、PortaRay アークランプ ヘッドを 1 つまたは 2 つ、または SkyRay UV LED ランプ ヘッドを 1 つ装備できます。これらのランプ ヘッドは、電球の交換やメンテナンスのために簡単に取り外すことができます。また、コンベアからオプションの低コストのベンチトップ シールド マウント スタンドまたは Rayven UV 硬化チャンバーにすばやく移動することもできます。この機能により、オフラインでのエンジニアリング プロセス テストと機器の最大限の使用が可能になります。
デュアルスペクトル対応
2 つの PortaRay ランプ ヘッドで構成すると、SunBelt BT9 は、4 つのランプ スペクトル タイプを混合できるという独自の硬化の利点を提供します。たとえば、コンベアの最初のランプ ヘッドには、表面をシールして酸素が拡散して表面がべたつくのを防ぐための UVB ランプを取り付けることができます。2 番目のランプは、波長が長いほど効果的に浸透し、より深く硬化する UVA タイプにすることができます。この方法は、高価な窒素パージやパルス硬化の遅延を必要とせずに、接着剤の反応速度を最適化します。
2 つの AC ライン入力バージョン
このシステムは、世界中で使用できる電圧範囲で利用できます。UV4080 は 90 ～ 132AC の範囲をカバーし、UV4081 は 180 ～ 264AC のライン入力をカバーします。
仕様
UV4080 仕様
システムタイプ： コンベア、可変速度
部品番号: UV4080 (120VAC)
ランプ電力 PortaRay: 400/600W
SkyRay 800: 800W
入力電圧: 100～120 / 200～240VAC ± 10%
入力電流 (最大): 120V で 20 アンペア / 240V で 10 アンペア
硬化エネルギー: 0.172～10 J/cm2 (1 PortaRay 400) / 1.12～65 J/cm2 (1 SkyRay 800 365nm)
硬化幅: 5 インチ（5インチは約12.7cm）
ベルト幅: 9 インチ（約22.86cm）
ベルト速度: 0.5 ～ 29 フィート（約15.24cm～約8.84m） / 分
ランプ高さ (調整可能): 3～6.5 インチ（約7.62～16.51cm）(PortaRay) / 0.5～4”（約1.27～10.16cm） (SkyRay)
重量: 35.1 ポンド（約15.92kg）
サイズ (長さ x 幅 x 高さ): 30 x 14.56 x 13.36”（約76.2 x 36.98 x 33.93cm）
UV4081 仕様
システムタイプ： コンベア、可変速度
部品番号: UV4081 (240VAC)
ランプ電力 PortaRay: 400/600W
SkyRay 800: 800W
入力電圧: 100～120 / 200～240VAC ± 10%
入力電流 (最大): 120V で 20 アンペア / 240V で 10 アンペア
硬化エネルギー: 0.172～10 J/cm2 (1 PortaRay 400) / 1.12～65 J/cm2 (1 SkyRay 800 365nm)
硬化幅: 5 インチ（5インチは約12.7cm）
ベルト幅: 9 インチ（約22.86cm）
ベルト速度: 0.5 ～ 29 フィート（約15.24cm～約8.84m） / 分
ランプ高さ (調整可能): 3～6.5 インチ（約7.62～16.51cm）(PortaRay) / 0.5～4”（約1.27～10.16cm） (SkyRay)
重量: 35.1 ポンド（約15.92kg）
サイズ (長さ x 幅 x 高さ): 30 x 14.56 x 13.36”（約76.2 x 36.98 x 33.93cm）
主な特徴
・9 インチ（約22.86cm）幅のベルト、5 インチ（約12.7cm）の硬化幅
・1 インチ（約2.54cm）で最大 2,200 mW/cm² の強度の UVA
・可変速度、最大 29 フィート（約8.84m） / 分
・調整可能なランプの高さ
・便利な側面に取り付けられたコントロールとインジケータ パネル
・調整可能なエンド シュート
