ベンチトップや自動化生産ラインで広く使用されている、高輝度、低温動作の LED スポットライト硬化システム
SkyBeamは長寿命のライト ガイドが含まれ、さまざまなレンズ タイプを備えた最大 4 つの独立動作ライト ガイドをサポートします。

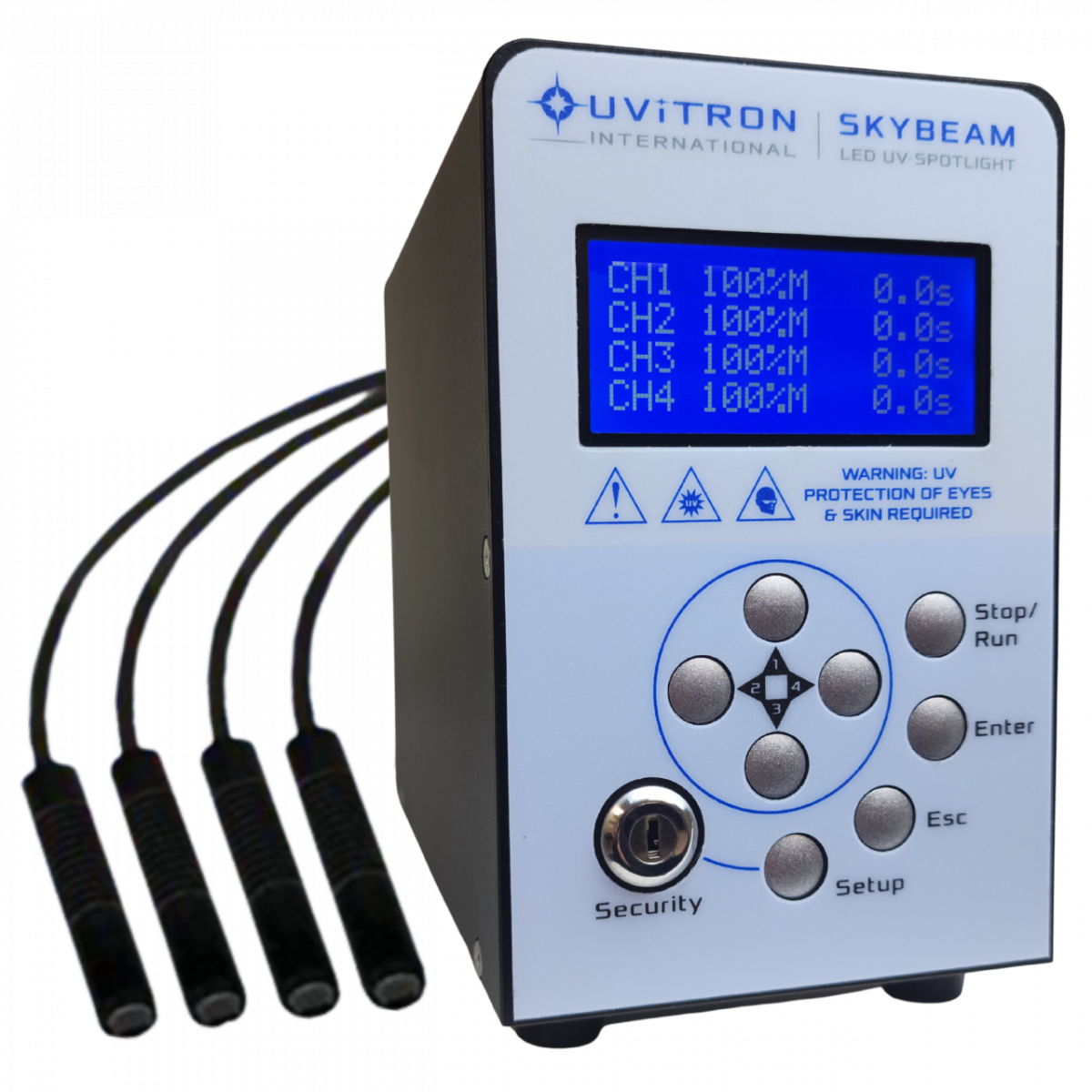

ウェーブクレスト株式会社 LEDスポット硬化システム (SkyBeam UV3979)
LEDスポット硬化システムの特長
製品概要
SkyBeam は、ベンチトップや自動化生産ラインで広く使用されている、高輝度、低温動作の LED スポットライト硬化システムです。このシステムには長寿命のライト ガイドが含まれ、さまざまなレンズ タイプを備えた最大 4 つの独立動作ライト ガイドをサポートします。重量はわずか 3.25 ポンドで、使いやすい露出時間コントロール、フット ペダルによる起動、および内蔵電源を備えているため、外部電源アダプタは不要です。
4 つの照射チャンネル
4 つの独立した照射チャンネルはそれぞれ、0～999.9 秒の露出タイマーと 10～100% のパワー調整範囲を備えています。各チャンネルの UV 光スポット サイズは、光ガイドの端にある光学レンズを交換することで調整でき、各照射チャンネルの耐用年数は個別に記録されます。.png)
外部制御インターフェース
システムは、背面パネルの端子で利用できる独立したロジック信号を使用してリモートで監視および制御できます。デジタル ロジック機能により、マシン コントローラーまたは PLC との直接インターフェースを必要とするアプリケーションで SkyBeam を高速制御できます。制御信号には、LED のオン/オフ、およびオペレーター保護のために LED を無効にする安全インターロックが含まれます。監視信号には、システム準備完了、LED オン、およびシステム アラームが含まれます。PC および PLC とのシリアル通信用に RS232 ポートも用意されています。 長寿命のフレキシブル ライト ガイド

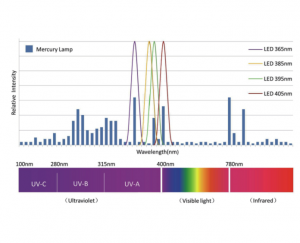

UV LED ライト ガイドのケーブルは、1,000 万回を超える曲げサイクルでテストされた 2 メートルのフレキシブル ロボット ケーブルです。 365、385、395、405nm の 4 つの波長が利用可能です。
冷却操作
対流冷却とファン冷却の両方の UV LED ライト ガイドが提供されています。ファン冷却タイプは放熱性に優れているため、連続操作に適しています。UV LED ライト ガイドには温度センサーが内蔵されており、温度を監視してライト ガイドの過熱を防止します。アルミニウム コントローラー ハウジングは完全に密閉されており、汚染を防ぎ、システムの長寿命を保証します。 セキュリティ キー スイッチ
システムにはセキュリティ キー スイッチが付属しており、オペレーターが承認済みの実行パラメータを不正に変更するのを防ぎます。 仕様
システムタイプ：LED スポット部品番号： UV3979入力電圧： 100～240VAC ±10%入力電流 (最大)： 120V で 1.0 アンペア、240V で 0.5 アンペア照射量： 900～14,000 mW/cm2 UVA (レンズにより異なります)硬化領域： 3 mm～15 mm のスポット サイズ (レンズにより異なります)サイズ (高さ x 幅 x 奥行き)、重量： 140 mm x 92 mm x 160 mm、3.25 ポンド（約1.47kg） 主な特徴
・硬化領域: 3mm ～ 15mm・強度: 900～14,000 mW/cm2・独立した 4 つの照射チャネル・内蔵電源・長寿命のフレキシブル ライト ガイド、4 つの波長・冷却操作・セキュリティ キー スイッチ システム構成
部品番号 アイテムの詳細・UV3979-365F： SkyBeam スポット システム (365nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm・UV3979-385F： SkyBeam スポット システム (385nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm・UV3979-395F： SkyBeam スポット システム (395nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm・UV3979-405F： SkyBeam スポット システム (405nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm・UV3979-365C： SkyBeam スポット システム (365nm LED 対流冷却ライト ガイド付き) 、6mm および 12mm レンズ付き、長さ = 85mm・UV3979-385C： スカイビーム スポット システム (385nm LED 対流冷却ライト ガイド付き) 、6mm および 12mm レンズ付き、長さ = 85mm・UV3979-395C：スカイビーム スポット システム (395nm LED 対流冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 85mm・UV3979-405C： スカイビーム スポット システム (405nm LED 対流冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 85mm 製品 製品名 製品説明 紫外線照射装置 NovaRay 完全一体型UV投光照射システム
紫外線照射装置 IntelliRay フル機能、コンパクト、完全にプログラム可能なUV投光照射硬化システム
紫外線照射装置 IntelliRay Quad プログラム可能なタイマーや強度調整機能装備
紫外線照射装置 PortaRay 軽量で汎用性の高いUV硬化システム
紫外線照射装置 SkyRay コンパクトでプログラム可能なLED投光照射硬化システム
紫外線照射装置 SunRay コンパクト、ハイパワーUV投光照射硬化システム
チャンバー Rayven 遮光UV硬化チャンバー
紫外線LEDシステム SkyWave 高輝度・大面積LED投光照射硬化システム
紫外線スポット照射器 SunSpot 2 高出力コンパクトスポット硬化システム
紫外線スポット照射器 SkyBeam 高輝度、クールオペレーションLEDスポット硬化システム
紫外線スポット照射器 SkyWand 紫外線スポット照射器
紫外線硬化型コンベア SunBelt BT9 ベンチまたは卓上に設置されたコンベア
紫外線硬化型コンベア SunBelt 25 広幅、高出力光硬化コンベアシステム
紫外線硬化型コンベア UV Conveyor 40 Plus デュアルランプ硬化コンベアシステム
紫外線放射計 Uvicure Plus II 単一のスペクトル応答範囲の強度を測定
紫外線放射計 Power Puck II UV Radiometer 4つすべてを同時に測定
紫外線放射計 ILT800 CureRight 比類のない柔軟性と機能を提供
紫外線放射計 LEDCure™ Radiometer 工業用UV LEDシステムからのエネルギーを正確に測定
紫外線放射計 EIT SpotCure Radiometer UV出力を簡単に定量化する
製品概要
SkyBeam は、ベンチトップや自動化生産ラインで広く使用されている、高輝度、低温動作の LED スポットライト硬化システムです。このシステムには長寿命のライト ガイドが含まれ、さまざまなレンズ タイプを備えた最大 4 つの独立動作ライト ガイドをサポートします。重量はわずか 3.25 ポンドで、使いやすい露出時間コントロール、フット ペダルによる起動、および内蔵電源を備えているため、外部電源アダプタは不要です。
4 つの照射チャンネル
4 つの独立した照射チャンネルはそれぞれ、0～999.9 秒の露出タイマーと 10～100% のパワー調整範囲を備えています。各チャンネルの UV 光スポット サイズは、光ガイドの端にある光学レンズを交換することで調整でき、各照射チャンネルの耐用年数は個別に記録されます。
外部制御インターフェース
システムは、背面パネルの端子で利用できる独立したロジック信号を使用してリモートで監視および制御できます。デジタル ロジック機能により、マシン コントローラーまたは PLC との直接インターフェースを必要とするアプリケーションで SkyBeam を高速制御できます。制御信号には、LED のオン/オフ、およびオペレーター保護のために LED を無効にする安全インターロックが含まれます。監視信号には、システム準備完了、LED オン、およびシステム アラームが含まれます。PC および PLC とのシリアル通信用に RS232 ポートも用意されています。
長寿命のフレキシブル ライト ガイド
UV LED ライト ガイドのケーブルは、1,000 万回を超える曲げサイクルでテストされた 2 メートルのフレキシブル ロボット ケーブルです。 365、385、395、405nm の 4 つの波長が利用可能です。
冷却操作
対流冷却とファン冷却の両方の UV LED ライト ガイドが提供されています。ファン冷却タイプは放熱性に優れているため、連続操作に適しています。UV LED ライト ガイドには温度センサーが内蔵されており、温度を監視してライト ガイドの過熱を防止します。アルミニウム コントローラー ハウジングは完全に密閉されており、汚染を防ぎ、システムの長寿命を保証します。
セキュリティ キー スイッチ
システムにはセキュリティ キー スイッチが付属しており、オペレーターが承認済みの実行パラメータを不正に変更するのを防ぎます。
仕様
システムタイプ：LED スポット
部品番号： UV3979
入力電圧： 100～240VAC ±10%
入力電流 (最大)： 120V で 1.0 アンペア、240V で 0.5 アンペア
照射量： 900～14,000 mW/cm2 UVA (レンズにより異なります)
硬化領域： 3 mm～15 mm のスポット サイズ (レンズにより異なります)
サイズ (高さ x 幅 x 奥行き)、重量： 140 mm x 92 mm x 160 mm、3.25 ポンド（約1.47kg）
主な特徴
・硬化領域: 3mm ～ 15mm
・強度: 900～14,000 mW/cm2
・独立した 4 つの照射チャネル
・内蔵電源
・長寿命のフレキシブル ライト ガイド、4 つの波長
・冷却操作
・セキュリティ キー スイッチ
システム構成
部品番号 アイテムの詳細
・UV3979-365F： SkyBeam スポット システム (365nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm
・UV3979-385F： SkyBeam スポット システム (385nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm
・UV3979-395F： SkyBeam スポット システム (395nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm
・UV3979-405F： SkyBeam スポット システム (405nm LED ファン冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 82mm
・UV3979-365C： SkyBeam スポット システム (365nm LED 対流冷却ライト ガイド付き) 、6mm および 12mm レンズ付き、長さ = 85mm
・UV3979-385C： スカイビーム スポット システム (385nm LED 対流冷却ライト ガイド付き) 、6mm および 12mm レンズ付き、長さ = 85mm
・UV3979-395C：スカイビーム スポット システム (395nm LED 対流冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 85mm
・UV3979-405C： スカイビーム スポット システム (405nm LED 対流冷却ライト ガイド付き)、 6mm および 12mm レンズ付き、長さ = 85mm
