テストプログラムの迅速かつ効率的な開発が可能！

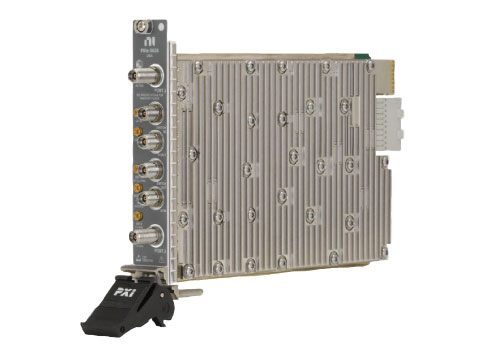

PXIe-5633は、製造テストアプリケーションの合理化を実現する、汎用性の高いシングルスロット、2ポート、26.5 GHz PXIeベクトルネットワークアナライザ(VNA)です。 NIのRFmxおよびInstrumentStudioソフトウェアとのシームレスな統合で自動制御を実現します。
日本ナショナルインスツルメンツ NI（日本電計） ベクトルネットワークアナライザ (PXI)
ベクトルネットワークアナライザの特長
（どちらも画像をクリックして拡大できます）
VNAの仕様 周波数レンジ 50MHz～8/12/18/26.5GHz ポート数 2 ダイナミックレンジ >134dB (300MHz～22GHz) ソース電力 15dBm(12GHz) 補正後指向性 >41dB (12GHz) 測定速度 <100μs/ポイント パススルーを介したVNAポートでのVSTの仕様 周波数レンジ 50MHz～8/12/18/26.5GHz 帯域幅 最大2GHz RF入力/出力絶対確度 ±0.45dB / ±0.7dB (12GHz、標準) 最大非平衡TX電力 +22dBm(12GHz) 802.11ax EVM -53dB以下
◆VSG、VSA、Sパラメータをシングルポートでテスト
通常は同時にSパラメータを測定してそれらのデバイスを特性評価し、周波数に対するゲイン、損失、インピーダンスといった仕様の情報を調べる必要があります。VNAパススルーモードを使用してPXIe-5842 VSTをVNAに接続すると、VNAの完全双方向のポートでVSTの機能を複製でき、2 GHzの瞬時帯域幅で最大26.5 GHzの信号を生成または解析できます。RFコンポーネントでSパラメータの特性評価を行う場合、VNAは専用のオンボードシンセサイザと受信機を使用してVNAモードに切り替わり、完全にキャリブレーションされた2ポートのSパラメータ自動反転測定を行います。

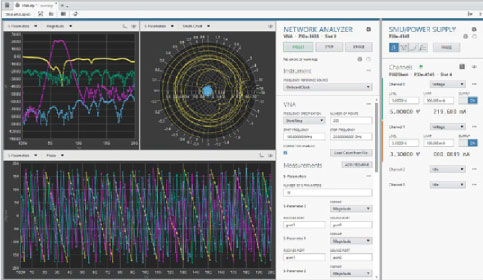

(画像をクリックして拡大できます)
| |
（どちらも画像をクリックして拡大できます）
| VNAの仕様 | |
| 周波数レンジ | 50MHz～8/12/18/26.5GHz |
| ポート数 | 2 |
| ダイナミックレンジ | >134dB (300MHz～22GHz) |
| ソース電力 | 15dBm(12GHz) |
| 補正後指向性 | >41dB (12GHz) |
| 測定速度 | <100μs/ポイント |
| パススルーを介したVNAポートでのVSTの仕様 | |
| 周波数レンジ | 50MHz～8/12/18/26.5GHz |
| 帯域幅 | 最大2GHz |
| RF入力/出力絶対確度 | ±0.45dB / ±0.7dB (12GHz、標準) |
| 最大非平衡TX電力 | +22dBm(12GHz) |
| 802.11ax EVM | -53dB以下 |
◆VSG、VSA、Sパラメータをシングルポートでテスト
通常は同時にSパラメータを測定してそれらのデバイスを特性評価し、周波数に対するゲイン、損失、インピーダンスといった仕様の情報を調べる必要があります。 VNAパススルーモードを使用してPXIe-5842 VSTをVNAに接続すると、VNAの完全双方向のポートでVSTの機能を複製でき、2 GHzの瞬時帯域幅で最大26.5 GHzの信号を生成または解析できます。RFコンポーネントでSパラメータの特性評価を行う場合、VNAは専用のオンボードシンセサイザと受信機を使用してVNAモードに切り替わり、完全にキャリブレーションされた2ポートのSパラメータ自動反転測定を行います。 |
(画像をクリックして拡大できます) |
