EuroNCAP仕様に準拠したAEB･FCW･SAS･LSS の⾳響及び視覚アラームの開発･テスト及び検証用機材になります。
AVAD3は、AVAD2をさらに進化させインパネに表示される様々な色彩、表示パターンに対応した検知システムです。最近の車は先進安全運転支援(ADAS)システムの標準装備が 顕著になってきており、その表示パターンも様々です。それらに対応したのがAVAD3となります。
日本電計株式会社 警報検知システム (AVAD3)
警報検知システムの特長

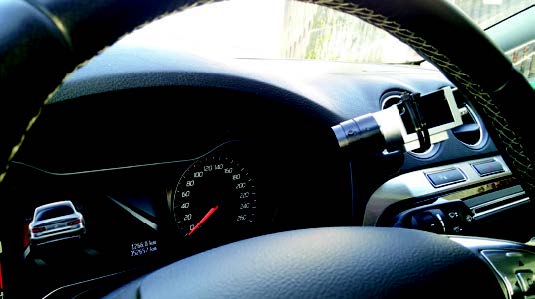

AVAD3は、車内からの音と光による警告とメッセージを検出し、ドライバーに伝えることが出来ます｡ この目的のために、高性能カメラとマイクが取り付けられており､対応するトリガー信号をデジタル I/O としてトリガーをかけます｡LAN および CAN メッセージは、いつでも数ミリ秒以内に送信され､インストルメントクラスターとヘッドアップディスプレイの音のパターン･形状･色の変化を検出します。AVAD3 のコアは、音声および画像処理用の非常に高速で最高品質のプロセッサであり、すべての信号処理モジュールとインターフェイス モジュールが堅牢な自動車用受動冷却ハウジングに収納されています。
The AVAD3 is capturing acoustic and optical alerts and signals from the combined instrument. It outputs triggers to the TTL, LAN and CAN when it recognises changes in forms and colours of defined icons or when tones are identified. The latency of the resultant output is only within a few ms. The core of the AVAD3 is a very fast high end processor for the analysis of the images and tones which is packed with all signal conditioning and I/O-modules in a robust automotive box.
特徴
- 非常に短い待ち時間 (通常 2 ～ 4 ミリ秒) Extreme short latency times (typ. 2-4 ms)
- フレームレート 100/200 Hz、CAN出力レート最大200Hz Frame rate 100/200 Hz; CAN-output rate max. 200 Hz
- インターネットブラウザでの設定 Configuration with Internet Browser
- Theo 車両の振動の影響を受けない The AVAD3 is immune to vibrations in Theo vehicle
- 設定が保存できる Configurations can be saved for later use
- TTL、LAN、および CAN へのアラートとトリガー出力の間の遅延時間は数ミリ秒以内 Delay time between alert and trigger output to TTL, LAN and CAN within a few ms
- I/O入力によるクラッシュ検出 Crash detection via I/O-input
- 試乗中の簡単な制御 Easy control during test rides

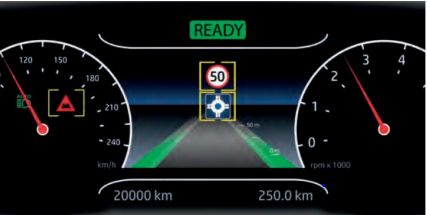

2色を検出
基本的な AVAD3 バージョンは2色を検出できます。お客様の要件に合わせて自由に構成および調整でき､ 新しいTFT ディスプレイとそれに対応する色と形状のディスプレイ オプションは、開発者と設計者に多くの新しいオプションを提供します。テストセットアップでこれらのさまざまなオプションをカバーできるように、他の AVAD3カラーオプションを有効にするオプションを提供します。
その後、さまざまな組み合わせを並行してテストできます。.png)

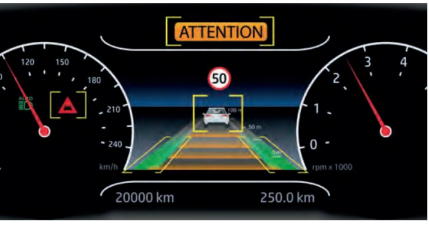

１つのパターンを検出
基本的なAVAD3バージョンは、1つのパターンを検出できます。
お客様のご要望・形状に合わせて自由に構成・調整が可能で､必要なパターン検出をに追加して、AVAD3を拡張･並行動作し、対応する信号を出力するさまざまな支援システムを同時にテストします。
これにより、システムの開発とテストの時間を節約できます。
AVAD3 は、最大 8 つの構成済みパターンを同時に処理できます。
.png)
AVAD3は、車内からの音と光による警告とメッセージを検出し、ドライバーに伝えることが出来ます｡ この目的のために、高性能カメラとマイクが取り付けられており､対応するトリガー信号をデジタル I/O としてトリガーをかけます｡LAN および CAN メッセージは、いつでも数ミリ秒以内に送信され､インストルメントクラスターとヘッドアップディスプレイの音のパターン･形状･色の変化を検出します。AVAD3 のコアは、音声および画像処理用の非常に高速で最高品質のプロセッサであり、すべての信号処理モジュールとインターフェイス モジュールが堅牢な自動車用受動冷却ハウジングに収納されています。
The AVAD3 is capturing acoustic and optical alerts and signals from the combined instrument. It outputs triggers to the TTL, LAN and CAN when it recognises changes in forms and colours of defined icons or when tones are identified. The latency of the resultant output is only within a few ms. The core of the AVAD3 is a very fast high end processor for the analysis of the images and tones which is packed with all signal conditioning and I/O-modules in a robust automotive box.
特徴
- 非常に短い待ち時間 (通常 2 ～ 4 ミリ秒) Extreme short latency times (typ. 2-4 ms)
- フレームレート 100/200 Hz、CAN出力レート最大200Hz Frame rate 100/200 Hz; CAN-output rate max. 200 Hz
- インターネットブラウザでの設定 Configuration with Internet Browser
- Theo 車両の振動の影響を受けない The AVAD3 is immune to vibrations in Theo vehicle
- 設定が保存できる Configurations can be saved for later use
- TTL、LAN、および CAN へのアラートとトリガー出力の間の遅延時間は数ミリ秒以内 Delay time between alert and trigger output to TTL, LAN and CAN within a few ms
- I/O入力によるクラッシュ検出 Crash detection via I/O-input
- 試乗中の簡単な制御 Easy control during test rides
2色を検出
基本的な AVAD3 バージョンは2色を検出できます。
お客様の要件に合わせて自由に構成および調整でき､ 新しいTFT ディスプレイとそれに対応する色と形状のディスプレイ オプションは、開発者と設計者に多くの新しいオプションを提供します。
テストセットアップでこれらのさまざまなオプションをカバーできるように、他の AVAD3カラーオプションを有効にするオプションを提供します。
その後、さまざまな組み合わせを並行してテストできます。
その後、さまざまな組み合わせを並行してテストできます。
１つのパターンを検出
基本的なAVAD3バージョンは、1つのパターンを検出できます。
お客様のご要望・形状に合わせて自由に構成・調整が可能で､必要なパターン検出をに追加して、AVAD3を拡張･並行動作し、対応する信号を出力するさまざまな支援システムを同時にテストします。
これにより、システムの開発とテストの時間を節約できます。
AVAD3 は、最大 8 つの構成済みパターンを同時に処理できます。
