DC～ 4.5GHz周波数レンジ, N-メスコネクタ
【セット内容】 Open(F), Short(F), Match(F,50), Through(F‐F) DC-4.5GHz, N-type
ウェーブクレスト株式会社 メカニカル校正キット VNA校正キット DC-4.5Ghz, N-メスコネクタ (F503FE)
メカニカル校正キット VNA校正キット DC-4.5Ghz, N-メスコネクタの特長
【製品概要】
F503FEは、SIGLEN製ベクトルネットワークアナライザ用のメカニカル校正キットです。
F503FEエコノミー50ΩNタイプの同軸機械校正規格には、固定終端、開回路、短絡、およびDC〜4.5GHzで指定されたスルーアダプターが含まれます。
F503FEの性能仕様は、Keysight 85032Eメカニカルキャリブレーションキットと非常によく似ており、
85032Eのおおよその代替品として使用することも、ネットワークアナライザで85032EのSTDを使用することもできます。

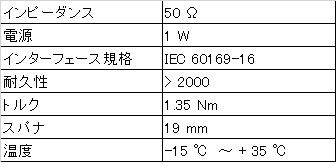

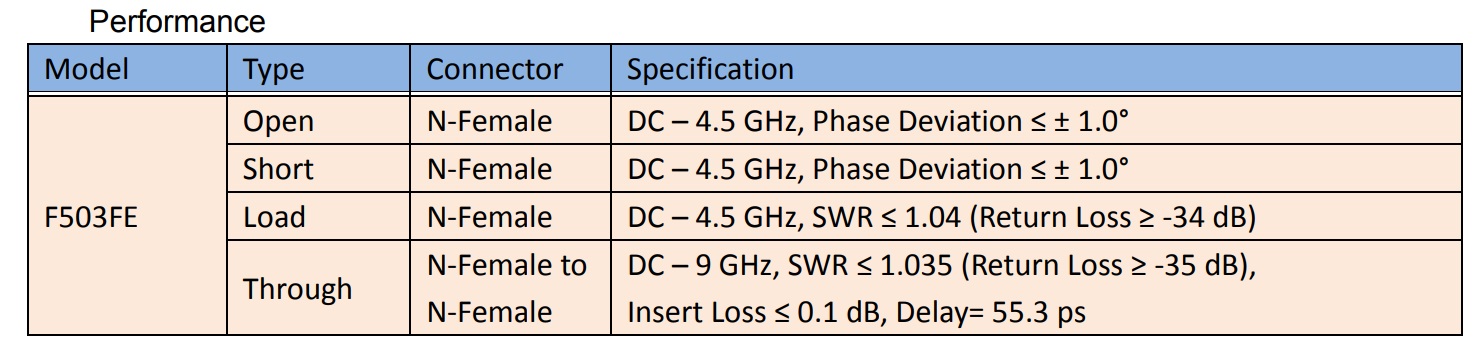

【仕様】

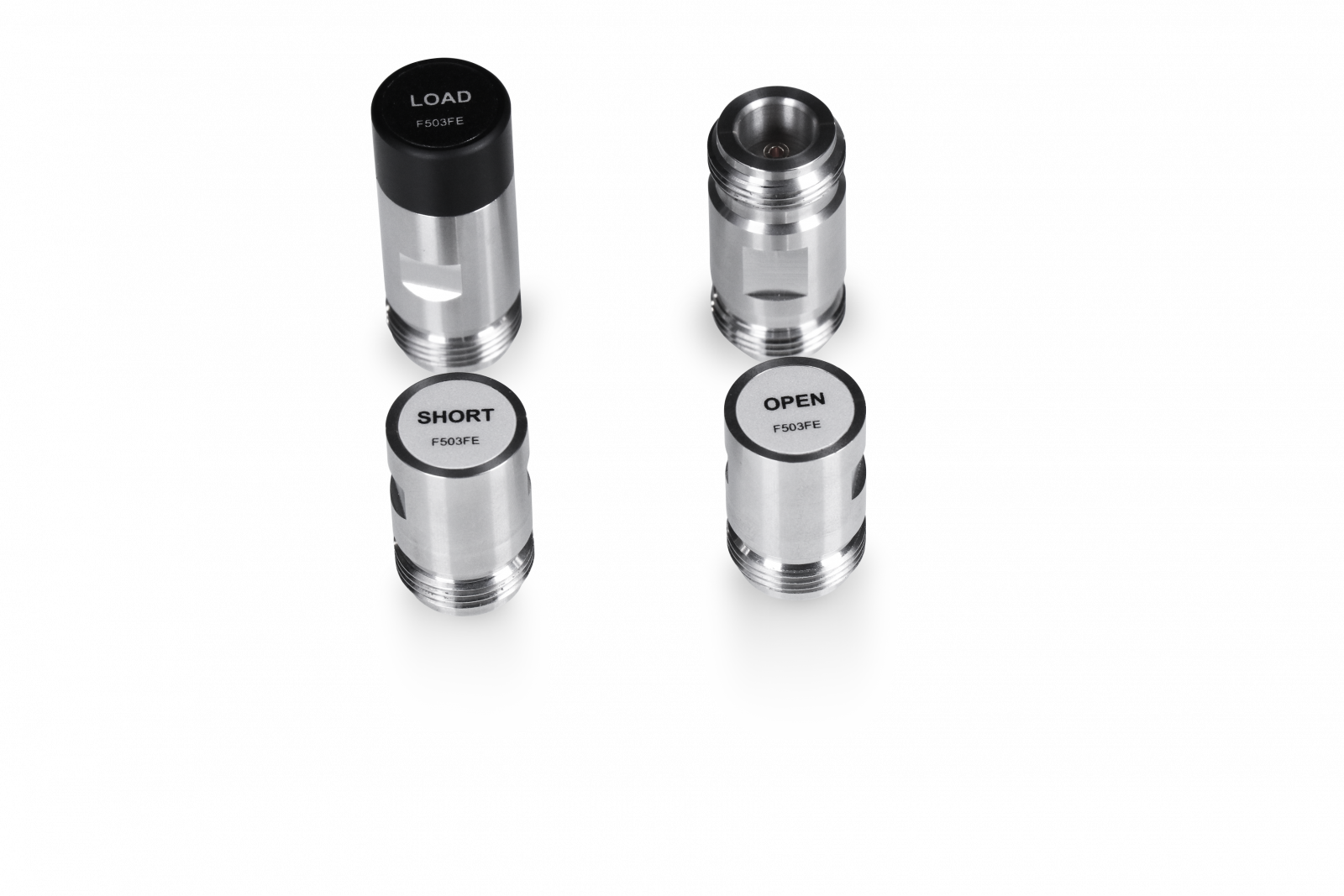

【セット内容】
Open(F), Short(F), Match(F,50), Through(F‐F) DC-4.5GHz, N-type
.png)

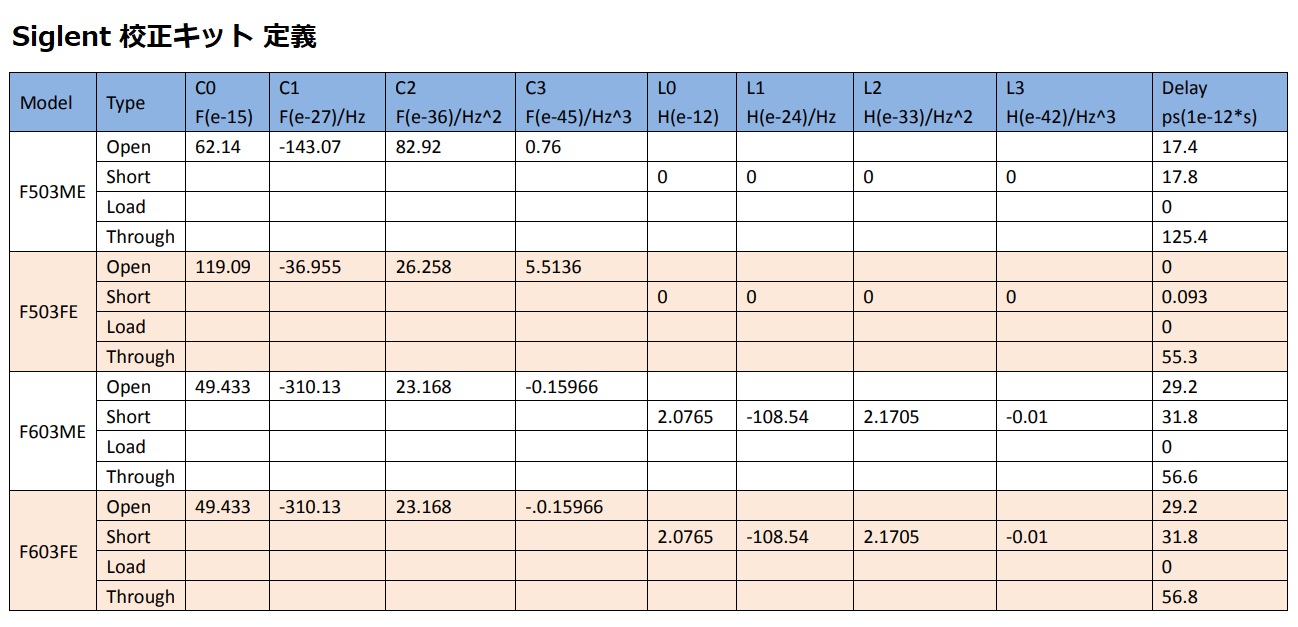

【Siglent校正キット 定義】
【Siglent 校正キット ラインアップ】
モデル (*1) 周波数 タイプ(*2) コネクタ インピーダンス 類似品 F503ME DC - 4.5GHz OSLT N-オス 50Ω 85032B/E F503FE DC - 4.5GHz OSLT N-メス 50Ω 85032B/E F603ME DC - 4.5GHz OSLT 3.5mm-オス 50Ω 85033E F603FE DC - 4.5GHz OSLT 3.5mm-メス 50Ω 85033E F504MS DC - 9GHz OSLT N-オス 50Ω 85032F F504FS DC - 9GHz OSLT N-メス 50Ω 85032F F604MS DC - 9GHz OSLT 3.5mm-オス 50Ω 85033E F604FS DC - 9GHz OSLT 3.5mm-メス 50Ω 85033E
(*1)： F 校正キット
5/6 N/3.5mm
0/1 50/75Ω
M/F オス/メス
E/S エコノミー/スタンダード
(*2)：OSLT = Open + Short + 50ΩTerminal Load + Through Adaptor
【製品概要】
F503FEは、SIGLEN製ベクトルネットワークアナライザ用のメカニカル校正キットです。
F503FEエコノミー50ΩNタイプの同軸機械校正規格には、固定終端、開回路、短絡、およびDC〜4.5GHzで指定されたスルーアダプターが含まれます。
F503FEの性能仕様は、Keysight 85032Eメカニカルキャリブレーションキットと非常によく似ており、
85032Eのおおよその代替品として使用することも、ネットワークアナライザで85032EのSTDを使用することもできます。
【仕様】
【セット内容】
Open(F), Short(F), Match(F,50), Through(F‐F) DC-4.5GHz, N-type
【Siglent校正キット 定義】
【Siglent 校正キット ラインアップ】
| モデル (*1) | 周波数 | タイプ(*2) | コネクタ | インピーダンス | 類似品 |
| F503ME | DC - 4.5GHz | OSLT | N-オス | 50Ω | 85032B/E |
| F503FE | DC - 4.5GHz | OSLT | N-メス | 50Ω | 85032B/E |
| F603ME | DC - 4.5GHz | OSLT | 3.5mm-オス | 50Ω | 85033E |
| F603FE | DC - 4.5GHz | OSLT | 3.5mm-メス | 50Ω | 85033E |
| F504MS | DC - 9GHz | OSLT | N-オス | 50Ω | 85032F |
| F504FS | DC - 9GHz | OSLT | N-メス | 50Ω | 85032F |
| F604MS | DC - 9GHz | OSLT | 3.5mm-オス | 50Ω | 85033E |
| F604FS | DC - 9GHz | OSLT | 3.5mm-メス | 50Ω | 85033E |
(*1)： F 校正キット
5/6 N/3.5mm
0/1 50/75Ω
M/F オス/メス
E/S エコノミー/スタンダード
(*2)：OSLT = Open + Short + 50ΩTerminal Load + Through Adaptor
