DC～ 9GHz周波数レンジ, N-オスコネクタ

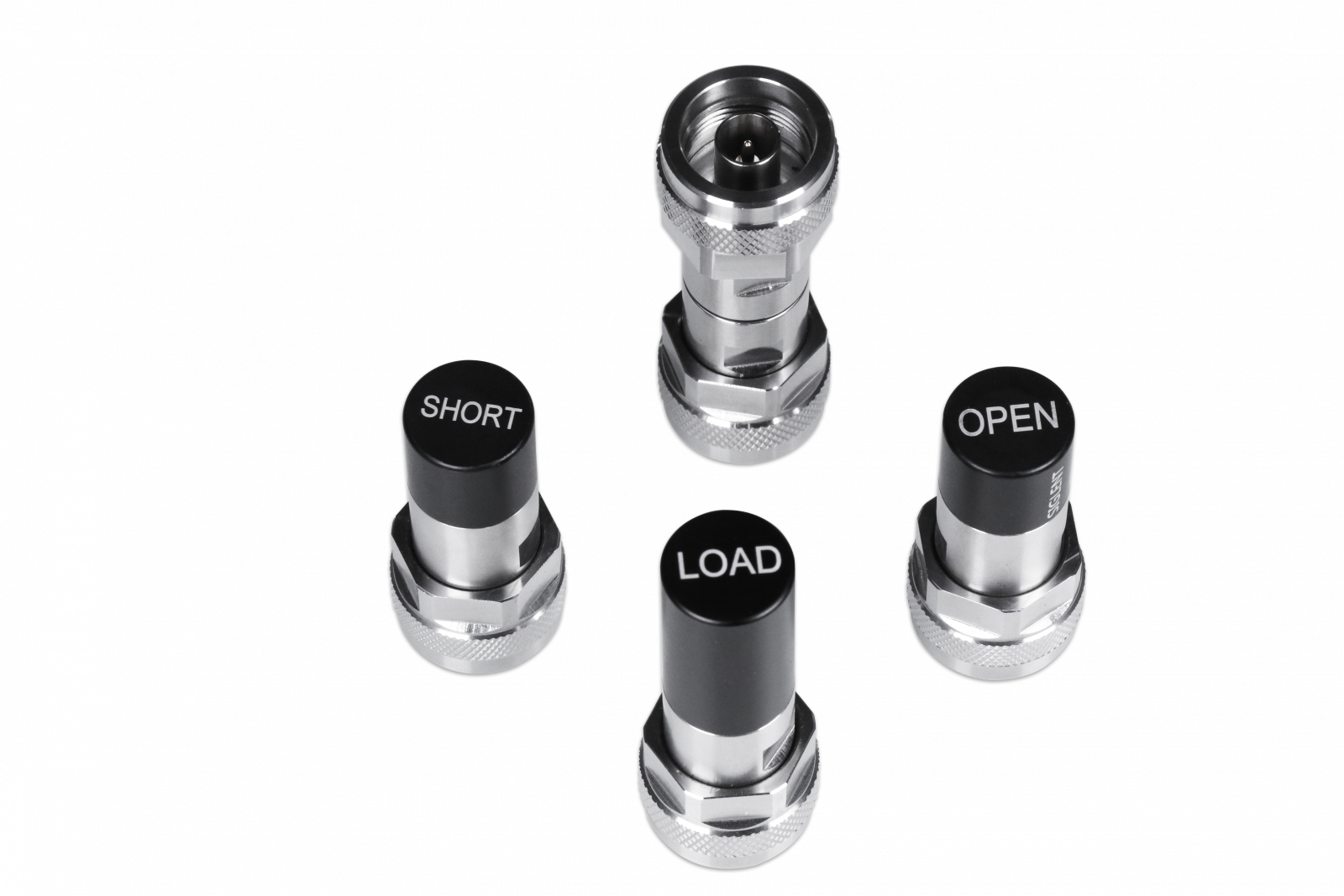

【セット内容】Open（N-Male）、Short（N-Male）、Load （N-Male）、Through（N-Male to N-Male）
ウェーブクレスト株式会社 メカニカル校正キット VNA校正キット DC - 9 GHz, N-オスコネクタ (F504MS)
メカニカル校正キット VNA校正キット DC - 9 GHz, N-オスコネクタの特長
【製品概要】
F504MSは、SIGLENT 製ベクトルネットワークアナライザ用のメカニカル校正キットです。F504MSエコノミー50ΩNタイプの同軸機械校正規格には、固定終端、開回路、短絡、およびDC〜9GHzで指定されたスルーアダプターが含まれます。F504MSのパフォーマンス仕様は、Keysight 85032Fメカニカルキャリブレーションキットと非常によく似ており、85032Fのおおよその代替品として使用することも、ネットワークアナライザで85032FのSTDを使用することもできます。

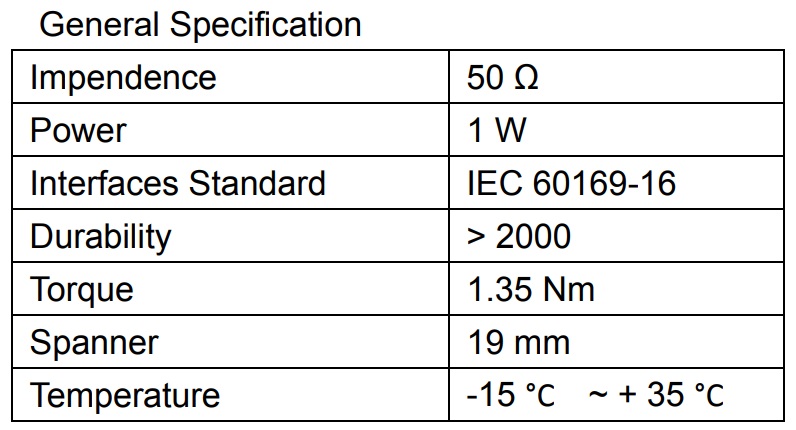

【仕様】
【セット内容】
Open（N-Male）、Short（N-Male）、Load （N-Male）、Through（N-Male to N-Male）

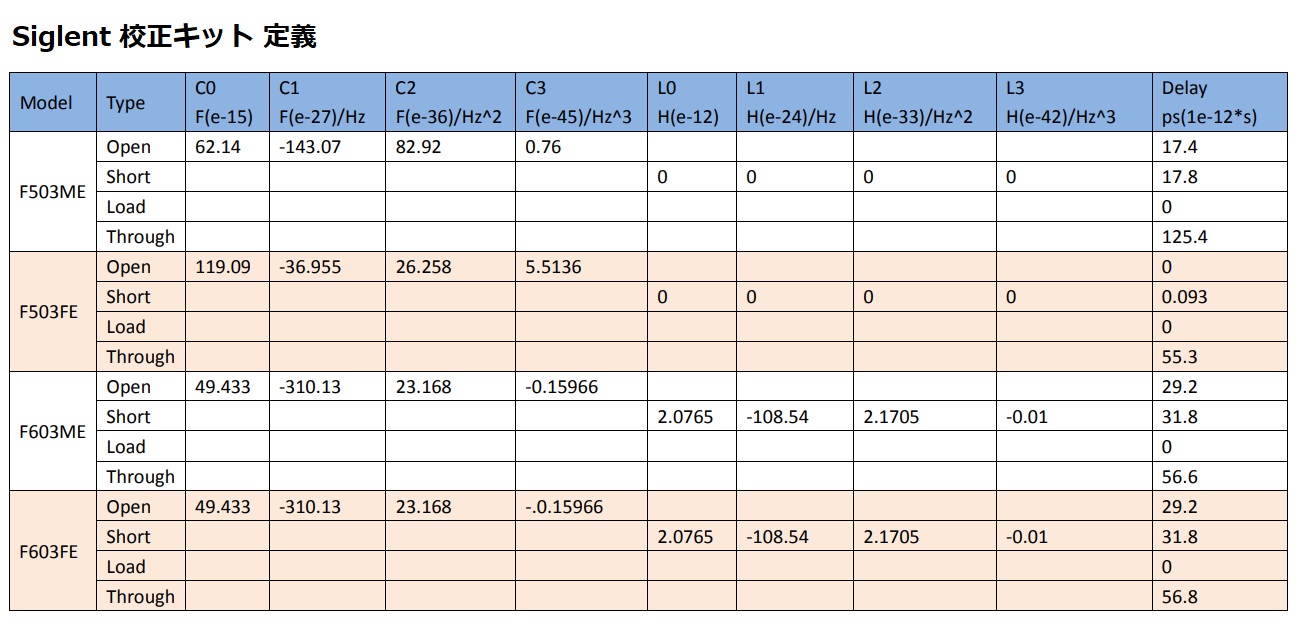

【Siglent校正キット 定義】
.jpg)
【Siglent 校正キット ラインアップ】
モデル (*1) 周波数 タイプ(*2) コネクタ インピーダンス 類似品 F503ME DC - 4.5GHz OSLT N-オス 50Ω 85032B/E F503FE DC - 4.5GHz OSLT N-メス 50Ω 85032B/E F603ME DC - 4.5GHz OSLT 3.5mm-オス 50Ω 85033E F603FE DC - 4.5GHz OSLT 3.5mm-メス 50Ω 85033E F504MS DC - 9GHz OSLT N-オス 50Ω 85032F F504FS DC - 9GHz OSLT N-メス 50Ω 85032F F604MS DC - 9GHz OSLT 3.5mm-オス 50Ω 85033E F604FS DC - 9GHz OSLT 3.5mm-メス 50Ω 85033E
(*1)： F 校正キット
5/6 N/3.5mm
0/1 50/75Ω
M/F オス/メス
E/S エコノミー/スタンダード
(*2)：OSLT = Open + Short + 50ΩTerminal Load + Through Adaptor
【製品概要】
F504MSは、SIGLENT 製ベクトルネットワークアナライザ用のメカニカル校正キットです。
F504MSエコノミー50ΩNタイプの同軸機械校正規格には、固定終端、開回路、短絡、およびDC〜9GHzで指定されたスルーアダプターが含まれます。
F504MSのパフォーマンス仕様は、Keysight 85032Fメカニカルキャリブレーションキットと非常によく似ており、85032Fのおおよその代替品として使用することも、ネットワークアナライザで85032FのSTDを使用することもできます。

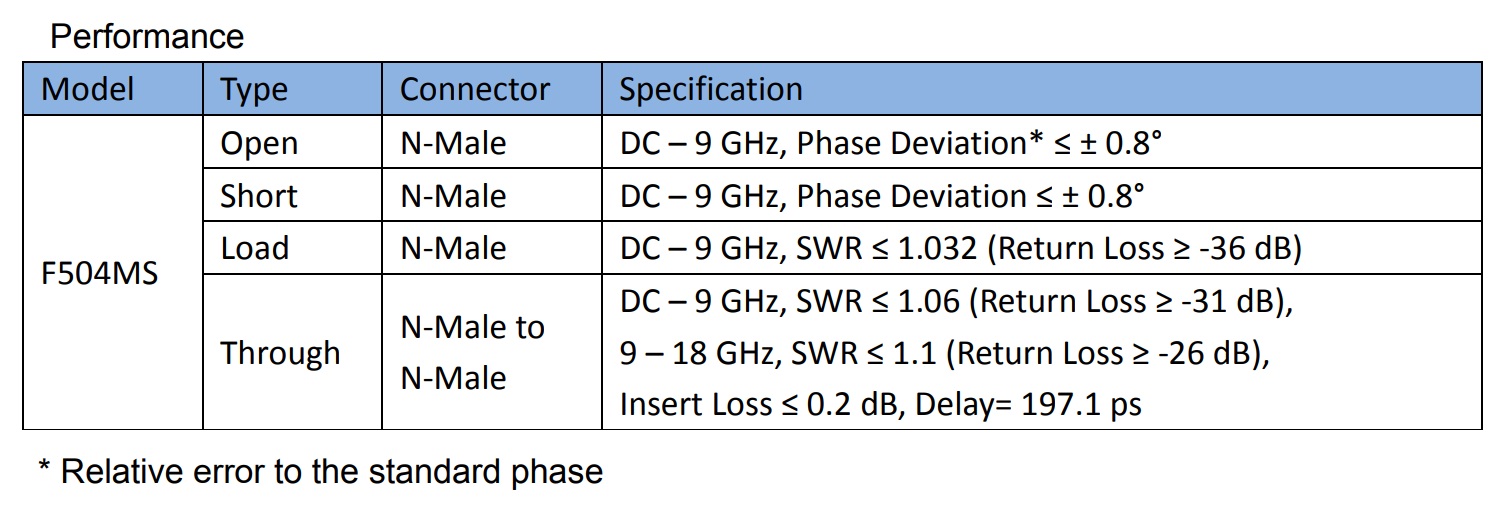

【仕様】
【セット内容】
Open（N-Male）、Short（N-Male）、Load （N-Male）、Through（N-Male to N-Male）
【Siglent校正キット 定義】
【Siglent 校正キット ラインアップ】
| モデル (*1) | 周波数 | タイプ(*2) | コネクタ | インピーダンス | 類似品 |
| F503ME | DC - 4.5GHz | OSLT | N-オス | 50Ω | 85032B/E |
| F503FE | DC - 4.5GHz | OSLT | N-メス | 50Ω | 85032B/E |
| F603ME | DC - 4.5GHz | OSLT | 3.5mm-オス | 50Ω | 85033E |
| F603FE | DC - 4.5GHz | OSLT | 3.5mm-メス | 50Ω | 85033E |
| F504MS | DC - 9GHz | OSLT | N-オス | 50Ω | 85032F |
| F504FS | DC - 9GHz | OSLT | N-メス | 50Ω | 85032F |
| F604MS | DC - 9GHz | OSLT | 3.5mm-オス | 50Ω | 85033E |
| F604FS | DC - 9GHz | OSLT | 3.5mm-メス | 50Ω | 85033E |
(*1)： F 校正キット
5/6 N/3.5mm
0/1 50/75Ω
M/F オス/メス
E/S エコノミー/スタンダード
(*2)：OSLT = Open + Short + 50ΩTerminal Load + Through Adaptor
