CISPR 16-1-2規格に準拠した、9 kHz〜30MHzの範囲内のライン伝導干渉を測定するためのラインインピーダンス安定化ネットワーク

最大450V / 260Vおよび16Aの供給電圧で3相および単相のAC電源装置をテストするように設計されています。伝導ノイズは、各相と中性線で測定できます。 TBL5016-3は、フェーズごとに個別のRF出力とニュートラルを備えているため、TBLM1と組み合わせて、コモンモードコンポーネントとディファレンシャルモードコンポーネントでエミッションを分割できます。

製品名: LISN ラインインピーダンス 9kHz〜30MHz, 安定化ネットワーク, 疑似電源回路網

型番: TBL5016-3

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

LISN ラインインピーダンス 9kHz〜30MHz, 安定化ネットワーク, 疑似電源回路網の特長

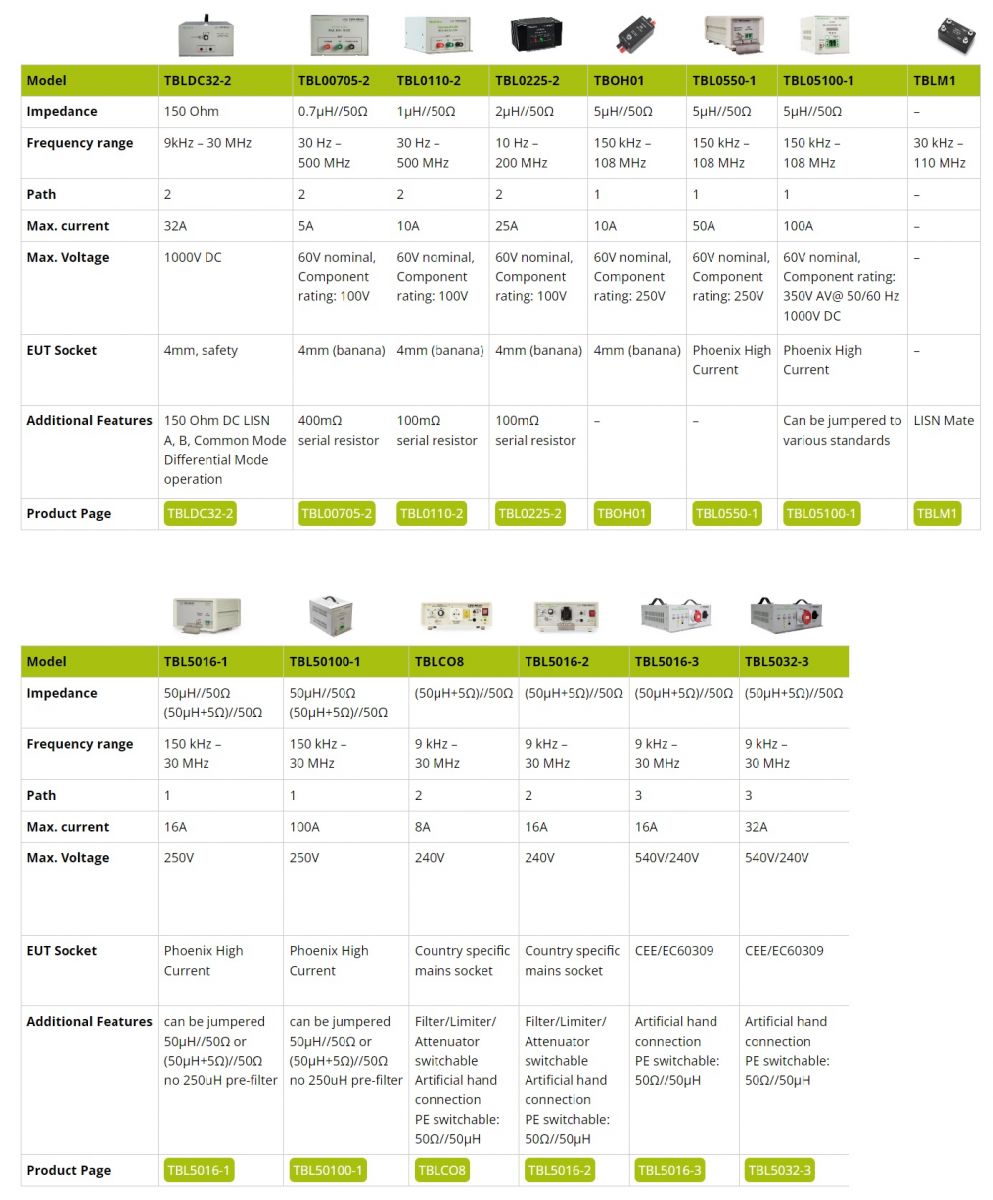

ラインインピーダンス安定化回路網(LISN) 製品一覧

メーカー	モデル	周波数		最大電流
TekBox	TBLC08	9kHz-30MHz	50Ω/50 µH + 5 Ω	8A	CISPR16-1-2
TekBox	TBL5016-1	9kHz–10MHz	50Ω/50µH+5 Ω or 50Ω/50µH	16A	CISPR16-1-2, MIL-STD-461F, 1パス
TekBox	TBL5016-2	9kHz-30MHz	50Ω/50 µH + 5 Ω	16A	CISPR16-1-2, 2パス
TekBox	TBL5016-3	9kHz-30MHz	50Ω/50 µH + 5 Ω	16A	CISPR16-1-2, 4パス
TekBox	TBL0550-1	100kHz–150MHz	5µH	16A
TekBox	TBOH01	100kHz–110MHz	5µH	50A	CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4
TekBox	TBLM1	30kHz–110MHz	LISN MATE	10A	CISPR 16-1-2, CISPR-25, EN55025

製品概要

TBL5016-3は、CISPR 16-1-2規格に準拠した、9 kHz〜30MHzの範囲内のライン伝導干渉を測定するためのラインインピーダンス安定化ネットワークです。このデバイスは、最大450V / 260Vおよび16Aの供給電圧で3相および単相のAC電源装置をテストするように設計されています。伝導ノイズは、各相と中性線で測定できます。 TBL5016-3は、フェーズごとに個別のRF出力とニュートラルを備えているため、TBLM1と組み合わせて、コモンモードコンポーネントとディファレンシャルモードコンポーネントでエミッションを分割できます。

単相DUTソケットは、国固有のバリエーションで利用できます。

仕様

周波数範囲：9 kHz〜30 MHz

インピーダンス：50Ω║（50 µH +5Ω）

人工針：220 pF +511Ω

切り替え可能なPE：50Ω║50µH

250µHプレフィルター

ラインとニュートラルごとに別々のRF出力

空芯インダクタ

線間電圧：最大 540V / 260V / 50 – 60 Hz、CAT‖

最大。ラインあたりの電流とニュートラル：それぞれ16A @ 23°C

三相DUTソケット：CEE / IEC60309、3L + N + PE、16A、メス

単相DUTソケット：国固有

電源コネクタ：CEE / IEC60309、3L + N + PE、16A、オス

測定コネクタ：50ΩBNC

動作温度範囲：+ 5°C…+ 40°C; 5％から80％RH

安全性：安全性クラスI、IEC 1010-01

アプリケーション

EMCが実施したノイズ測定

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。
