CISPR 16-1-2およびMIL-STD-461F規格に従って設計されており、9kHz〜100MHzの周波数範囲で特性評価
DCまたはAC電源の電子機器の伝導ノイズ測定をセットアップするために必要なデバイスです。
ウェーブクレスト株式会社 LISN ラインインピーダンス安定化ネットワーク 疑似電源回路網 50µH 16A (TBL5016-1)
LISN ラインインピーダンス安定化ネットワーク 疑似電源回路網 50µH 16A の特長
ラインインピーダンス安定化回路網(LISN) 製品一覧

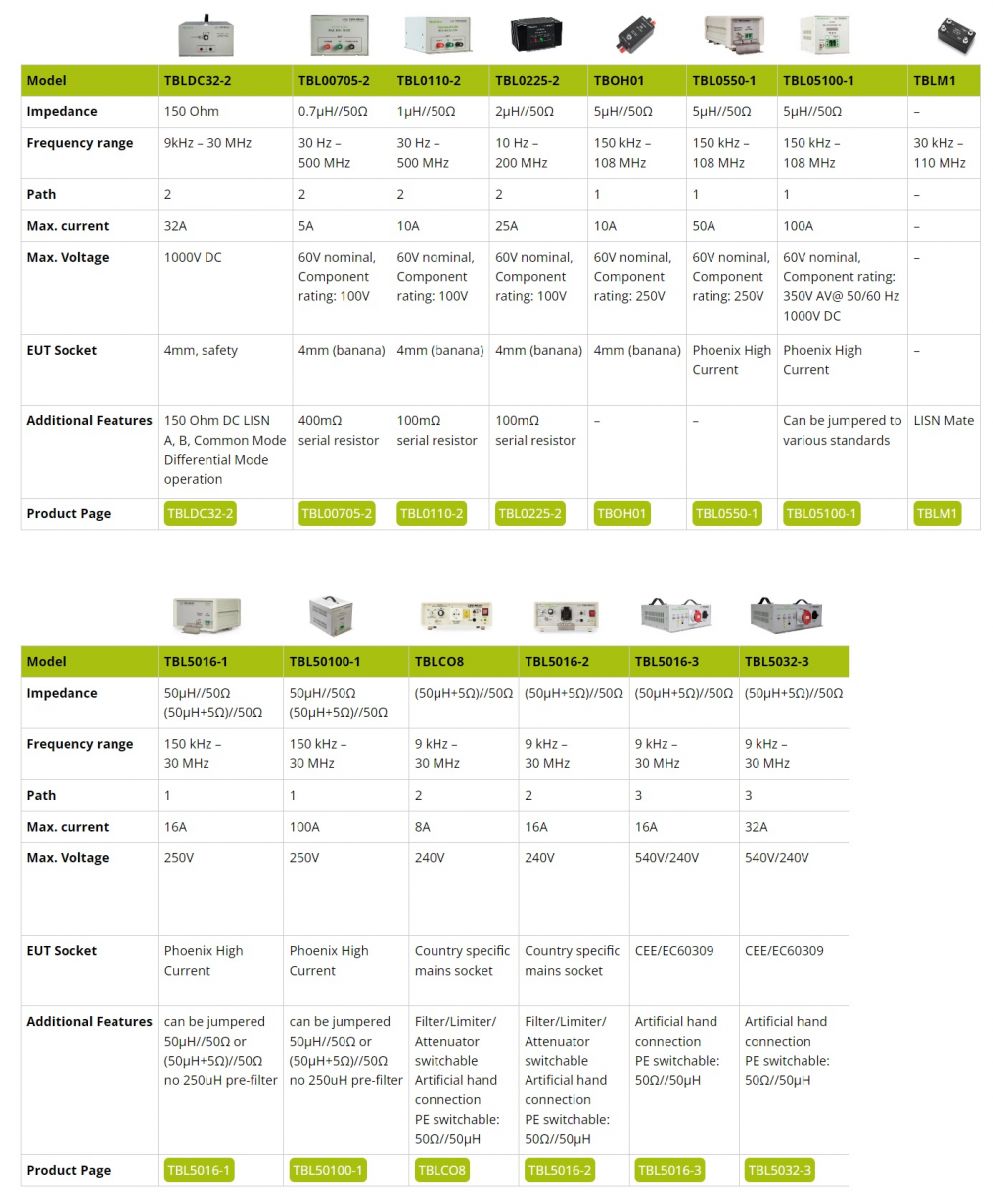

メーカー モデル 周波数 最大電流 TekBox TBLC08 9kHz-30MHz 50Ω/50 µH + 5 Ω 8A CISPR16-1-2 TekBox TBL5016-1 9kHz–10MHz 50Ω/50µH+5 Ω or 50Ω/50µH 16A CISPR16-1-2, MIL-STD-461F, 1パス TekBox TBL5016-2 9kHz-30MHz 50Ω/50 µH + 5 Ω 16A CISPR16-1-2, 2パス TekBox TBL5016-3 9kHz-30MHz 50Ω/50 µH + 5 Ω 16A CISPR16-1-2, 4パス TekBox TBL0550-1 100kHz–150MHz 5µH 16A TekBox TBOH01 100kHz–110MHz 5µH 50A CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 TekBox TBLM1 30kHz–110MHz LISN MATE 10A CISPR 16-1-2, CISPR-25, EN55025
.jpg)
製品概要
TBL5016-1 50µH LISNは、DCまたはAC電源の電子機器の伝導ノイズ測定をセットアップするために必要なデバイスです。 CISPR 16-1-2およびMIL-STD-461F規格に従って設計されており、9kHz〜100MHzの周波数範囲で特性評価されています。 伝導ノイズ測定の実行とは別に、LISNは、他のさまざまな標準化されたテストの定義済みインピーダンスを確立するためにも使用されます。 LISNは50Ω/ 50µH +5Ωの単線設計で、高電流ジャンパーを使用して5オームの抵抗を短絡し、CISPR16-1-2に従って50Ω/ 50µHLISNとして構成します。 LISNは最大100MHzの特性を備えています。つまり、LISNは9 kHz〜100MHzの合計範囲で使用できます。 LISNは、DUT（テスト対象デバイス）の供給ラインに挿入されます。 DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタで測定できます。ソース（電源）端子とDUT端子は50µHインダクタによってデカップリングされています。 DCまたは単相測定には、通常、TBL5016-1のペアが必要です。 Tekbox LISN Mateと組み合わせると、コモンモードノイズとディファレンシャルモードノイズを別々に測定できます。三相電源を備えたDUTには、製品がデルタ構成で供給されるかスター構成で供給されるかに応じて、3個または4個のTBL5016-1が必要です。 ユニットには、BNCオス-N-オスRG232ケーブル、嵌合コネクタ、大電流構成ジャンパ、およびグランドプレーンに接続するためのグランドブラケットが装備されています。仕様
LISNタイプ：V-AMN、50Ω/ 50µH +5Ωまたは50Ω/ 50µHとして構成可能周波数範囲：9 kHz – 100 MHzDC抵抗：<45mΩ最大電流：連続16A動作電圧範囲：0 – 250V DC; 0〜250V AC（50/60 Hz）、0〜120V AC（400 Hz）ヒューズ：2 x16A遅い大電流プラグ/ネジ留め式端子–オス：Phoenix Contact 1998933、メス：Phoenix Contact 1967375寸法：250 mm x 225 mm x 140 mm（アースブラケットを含む）重量：2.7 kgTekbox Digital Solutions 社について
Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポール の会社です。
ラインインピーダンス安定化回路網(LISN) 製品一覧
| メーカー | モデル | 周波数 | 最大電流 | ||
|---|---|---|---|---|---|
| TekBox | TBLC08 | 9kHz-30MHz | 50Ω/50 µH + 5 Ω | 8A | CISPR16-1-2 |
| TekBox | TBL5016-1 | 9kHz–10MHz | 50Ω/50µH+5 Ω or 50Ω/50µH | 16A | CISPR16-1-2, MIL-STD-461F, 1パス |
| TekBox | TBL5016-2 | 9kHz-30MHz | 50Ω/50 µH + 5 Ω | 16A | CISPR16-1-2, 2パス |
| TekBox | TBL5016-3 | 9kHz-30MHz | 50Ω/50 µH + 5 Ω | 16A | CISPR16-1-2, 4パス |
| TekBox | TBL0550-1 | 100kHz–150MHz | 5µH | 16A | |
| TekBox | TBOH01 | 100kHz–110MHz | 5µH | 50A | CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 |
| TekBox | TBLM1 | 30kHz–110MHz | LISN MATE | 10A | CISPR 16-1-2, CISPR-25, EN55025 |
製品概要
TBL5016-1 50µH LISNは、DCまたはAC電源の電子機器の伝導ノイズ測定をセットアップするために必要なデバイスです。 CISPR 16-1-2およびMIL-STD-461F規格に従って設計されており、9kHz〜100MHzの周波数範囲で特性評価されています。
伝導ノイズ測定の実行とは別に、LISNは、他のさまざまな標準化されたテストの定義済みインピーダンスを確立するためにも使用されます。
LISNは50Ω/ 50µH +5Ωの単線設計で、高電流ジャンパーを使用して5オームの抵抗を短絡し、CISPR16-1-2に従って50Ω/ 50µHLISNとして構成します。 LISNは最大100MHzの特性を備えています。つまり、LISNは9 kHz〜100MHzの合計範囲で使用できます。
LISNは、DUT（テスト対象デバイス）の供給ラインに挿入されます。 DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタで測定できます。ソース（電源）端子とDUT端子は50µHインダクタによってデカップリングされています。 DCまたは単相測定には、通常、TBL5016-1のペアが必要です。 Tekbox LISN Mateと組み合わせると、コモンモードノイズとディファレンシャルモードノイズを別々に測定できます。三相電源を備えたDUTには、製品がデルタ構成で供給されるかスター構成で供給されるかに応じて、3個または4個のTBL5016-1が必要です。
ユニットには、BNCオス-N-オスRG232ケーブル、嵌合コネクタ、大電流構成ジャンパ、およびグランドプレーンに接続するためのグランドブラケットが装備されています。
仕様
LISNタイプ：V-AMN、50Ω/ 50µH +5Ωまたは50Ω/ 50µHとして構成可能
周波数範囲：9 kHz – 100 MHz
DC抵抗：<45mΩ
最大電流：連続16A
動作電圧範囲：0 – 250V DC; 0〜250V AC（50/60 Hz）、0〜120V AC（400 Hz）
ヒューズ：2 x16A遅い
大電流プラグ/ネジ留め式端子–オス：Phoenix Contact 1998933、メス：Phoenix Contact 1967375
寸法：250 mm x 225 mm x 140 mm（アースブラケットを含む）
重量：2.7 kg
Tekbox Digital Solutions 社について
Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポール の会社です。
