4024 シリーズ スペクトラム アナライザは、広い周波数範囲、高性能、高い掃引速度、多彩な機能、簡単な操作など、多くの利点を備えています。性能指標の点では、優れた表示平均ノイズ レベル、低位相ノイズ、および高い掃引速度という利点があります。測定機能面では、スペクトラムアナライザ、干渉アナライザ、AM/FM/PMアナライザ、パワーメータ、チャネルスキャナ等の測定機能に加え、チャネルパワー、占有帯域幅、隣接チャネルパワー、 4024 は 8.4 インチ LCD と静電容量式タッチスクリーンの統合設計を採用しており、表示解像度と操作性が向上しています。ハンドヘルドタイプでコンパクトかつ軽量で、フレキシブルな電源を備えているため、現場での作業に非常に適しています。
4024 は、航空宇宙、マイクロ波および衛星通信、無線通信、レーダー監視、電子対策および偵察、精密誘導の分野における信号および機器のテストに使用できます。
機能と特徴

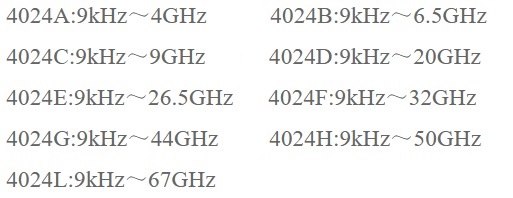

・広い周波数範囲：9KHzから67GHzまで、9モデル
・表示される低エレージノイズレベル：-163dBm @ 1Hz RBW（標準）
・優れた位相ノイズ性能：
-112dBc/Hz@100kHz 周波数オフセット@1GHz キャリア (4024A/B/C)
-106dBc/Hz@100kHz 周波数オフセット@1GHz キャリア (4024D/E/F/G/H/L)
・高い掃引速度：1GHzスパンの場合、最短掃引時間<20ms
・分解能帯域幅：1Hz〜10MHz
・フルバンドプリアンプ：標準構成
・豊富な測定機能：スペクトラムアナライザー、干渉アナライザー（スペクトログラム、RSSI）、AM / FM / PMアナライザー、チャンネルスキャナー、高精度パワーメーターなど
・さまざまなインテリジェント測定機能：電界強度測定、チャネル電力、占有帯域幅、隣接チャネル電力比、チューン＆リッスン、搬送波対雑音比、放射マスク
・さまざまな補助テストインターフェイス：10MHz基準入力/出力インターフェイス、GPSアンテナインターフェイス、ゼロスパンIF出力インターフェイス、外部トリガー入力インターフェイスなど
・簡単で便利なユーザー操作：8.4インチの高解像度LCDと大型フォントディスプレイ、便利な静電容量式タッチスクリーン操作、LCDとタッチスクリーンの組み合わせ、さまざまな表示モードなど
・動作温度範囲：-10℃〜50℃。バッテリーまたはアダプターから供給される電力
・各種測定機能

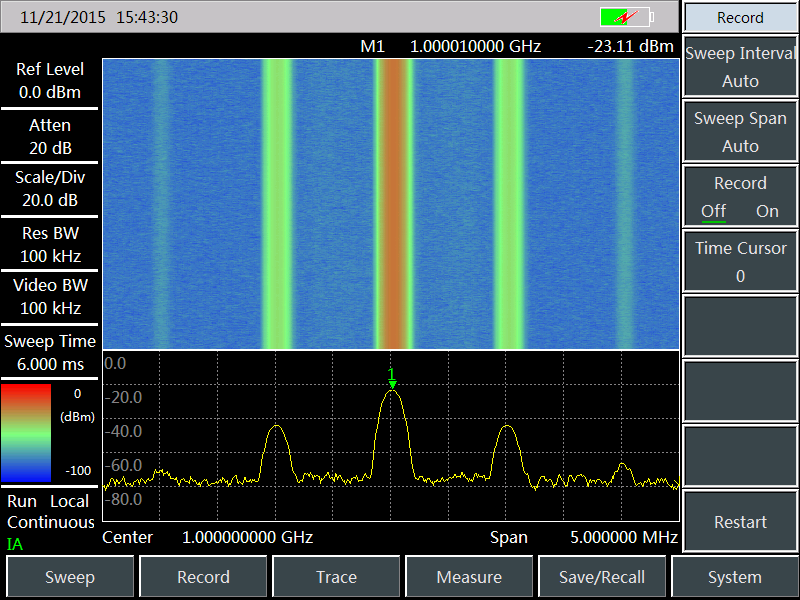

干渉アナライザー（スペクトログラム）

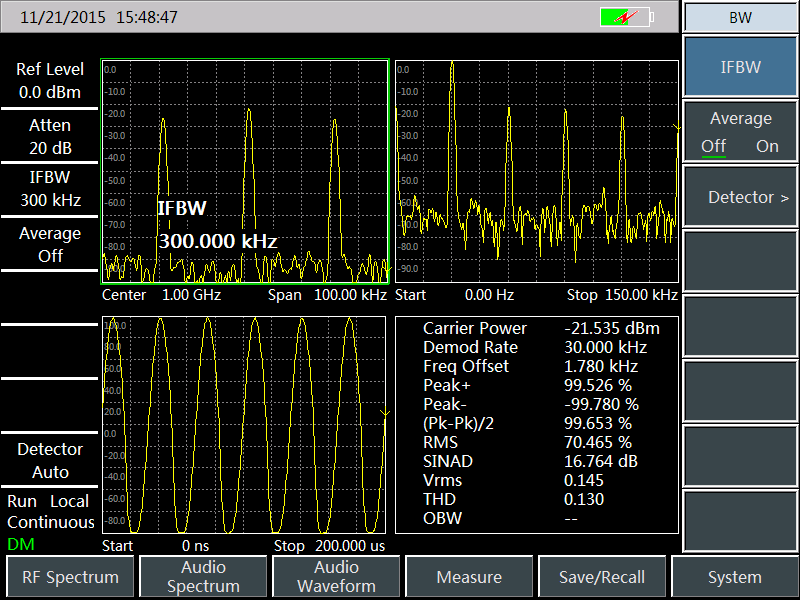

AM / FM / PM復調

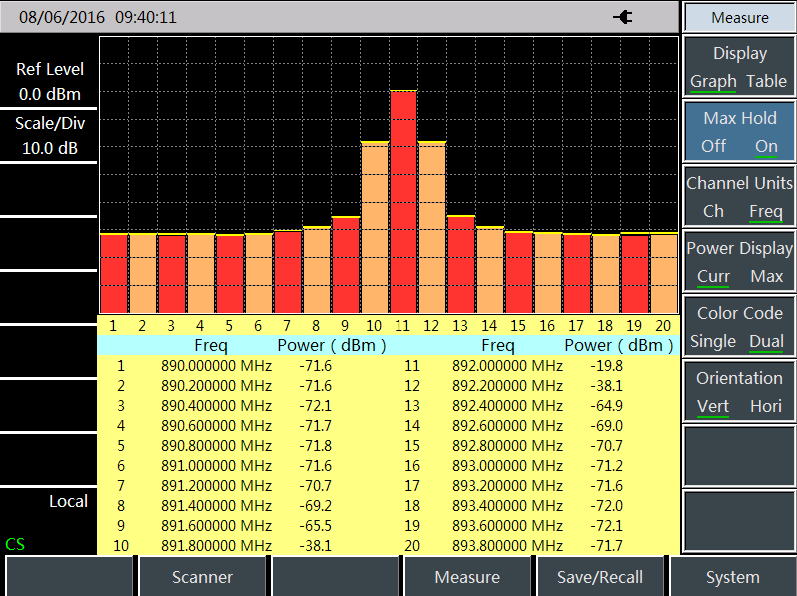

チャネルスキャナー

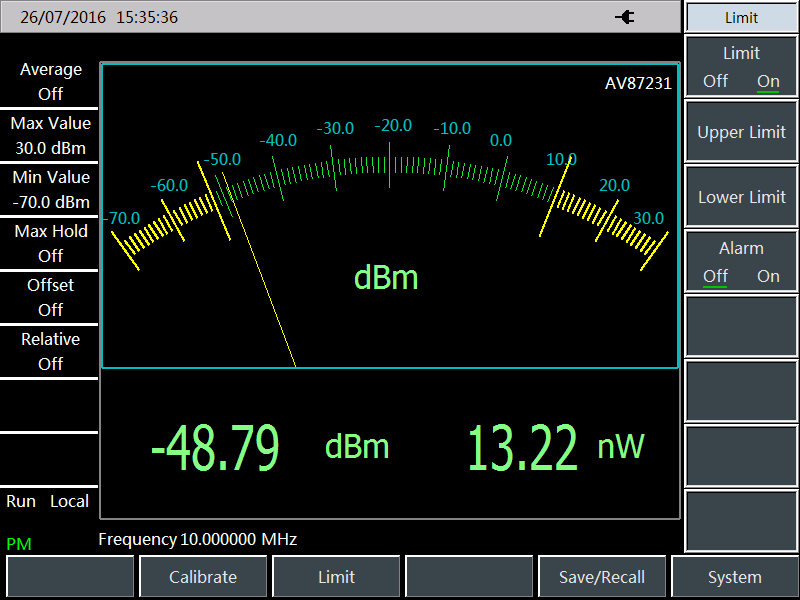

パワーメーター（USBパワープローブ）
総合的なインテリジェント測定機能
.png)

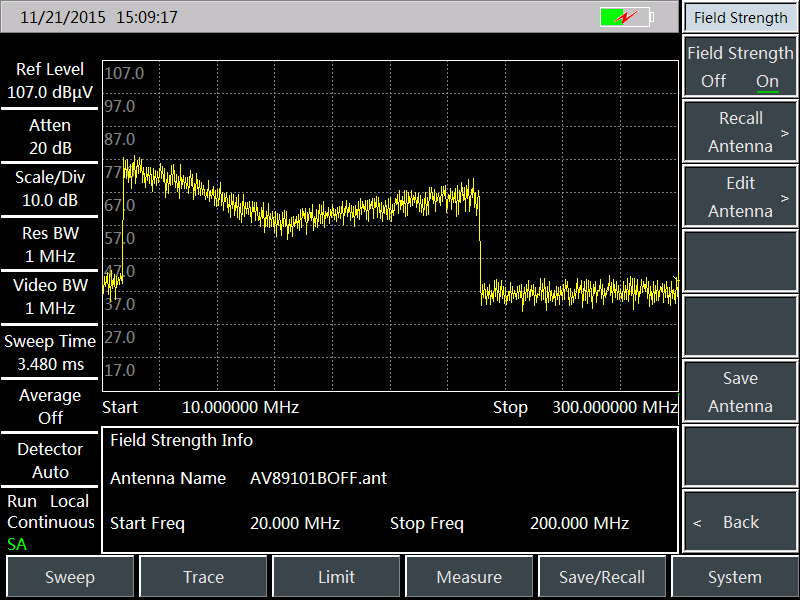

電界強度測定

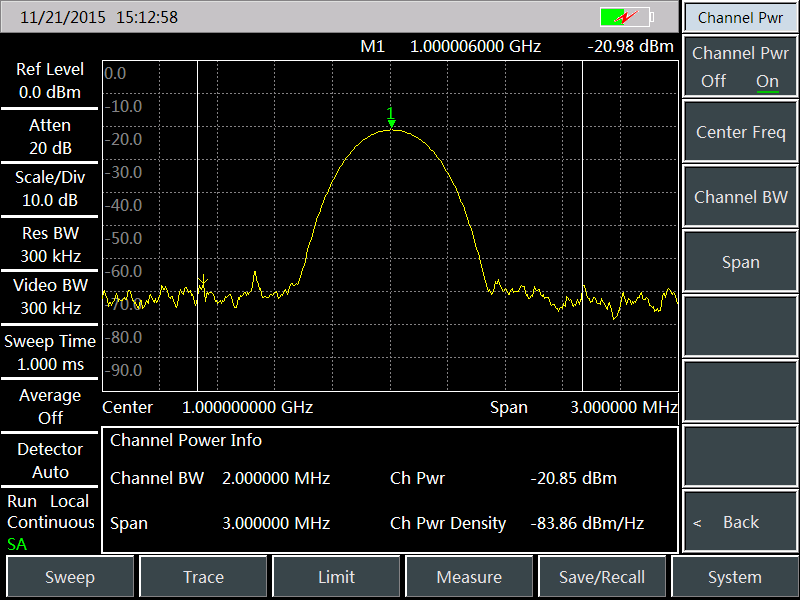

チャネルパワー

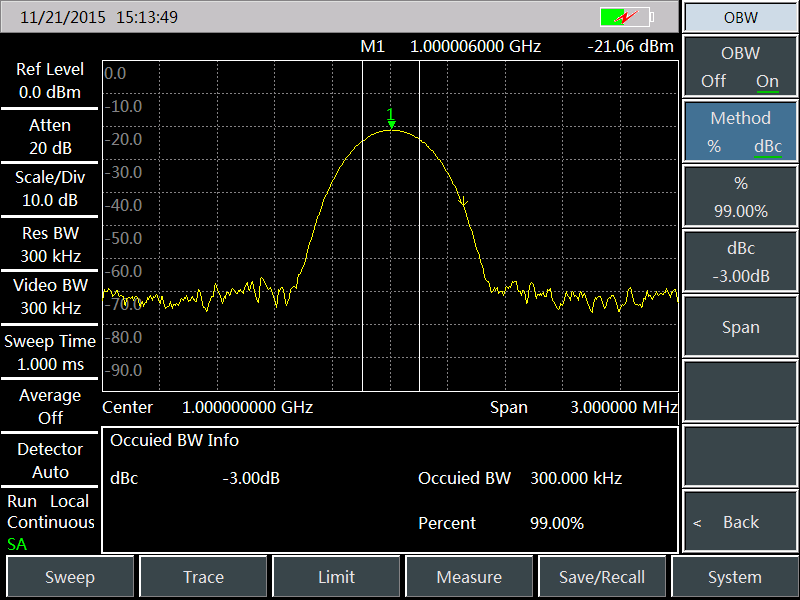

占有帯域幅

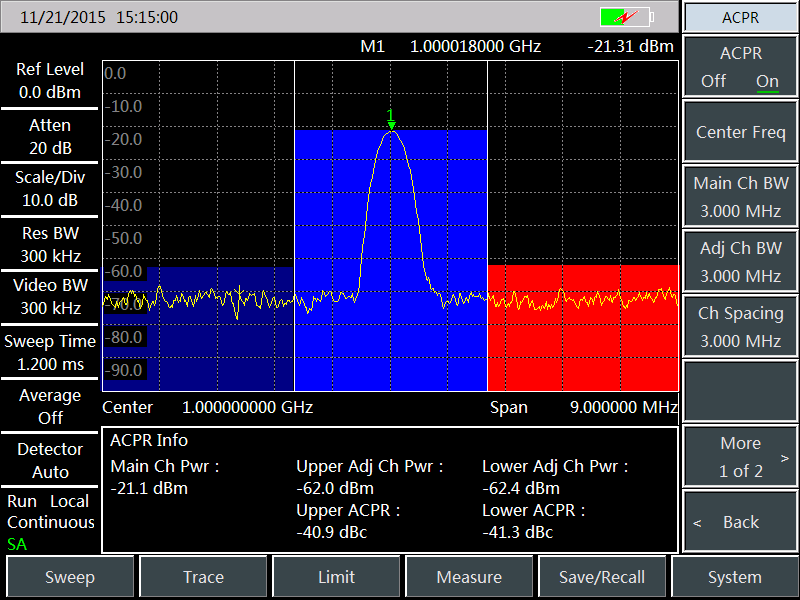

隣接チャネル電力比

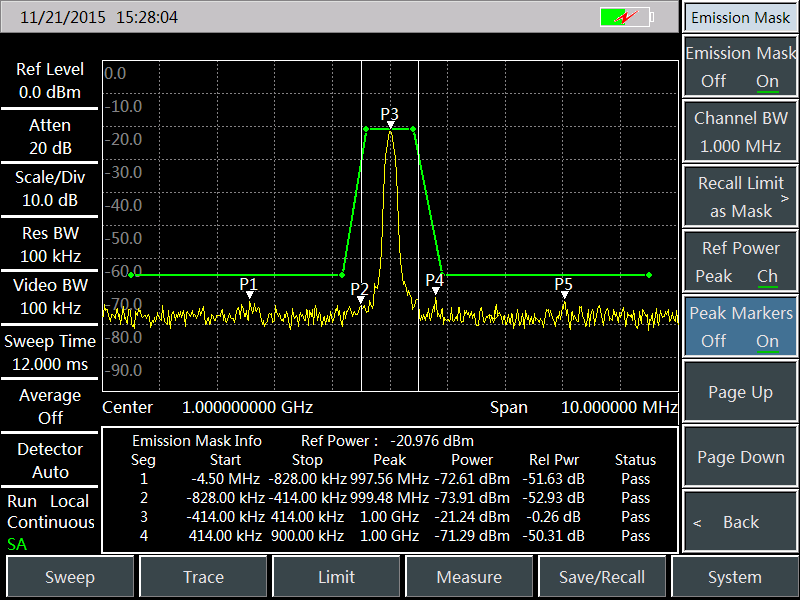

エミッションマスク

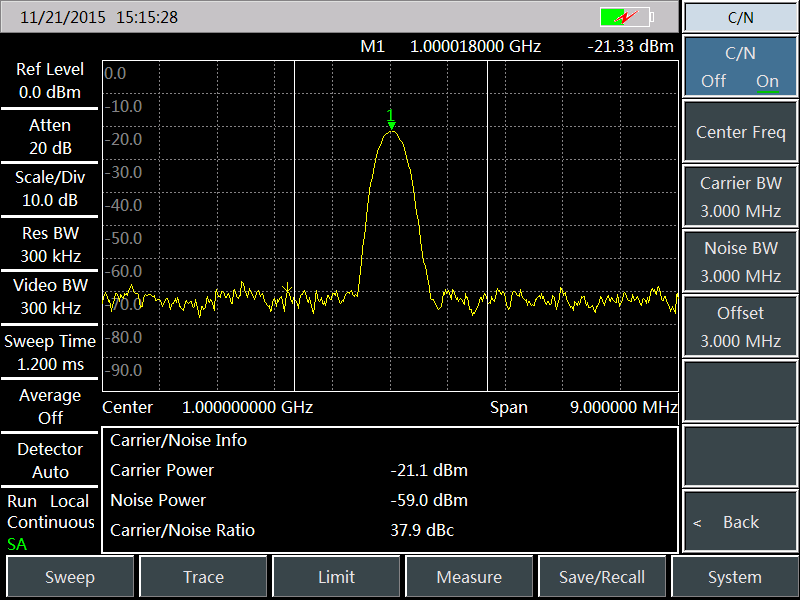

搬送波対雑音比

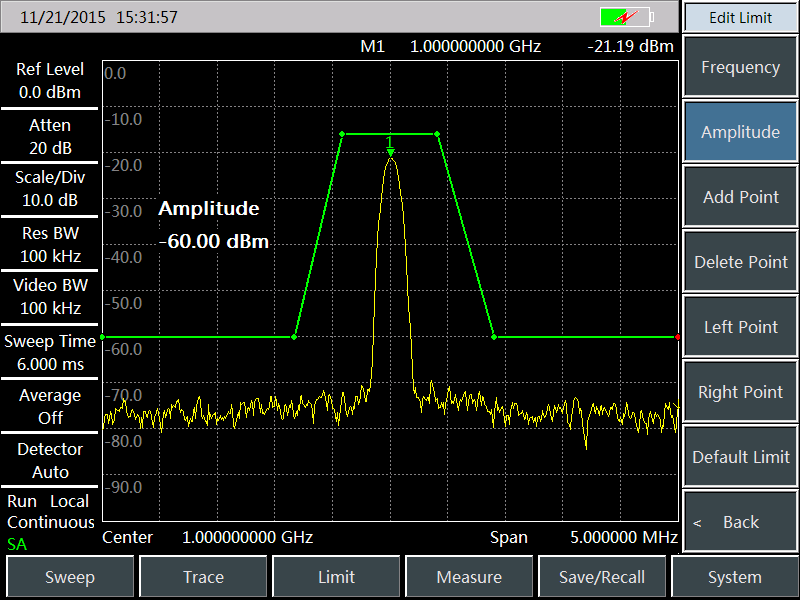

限界線

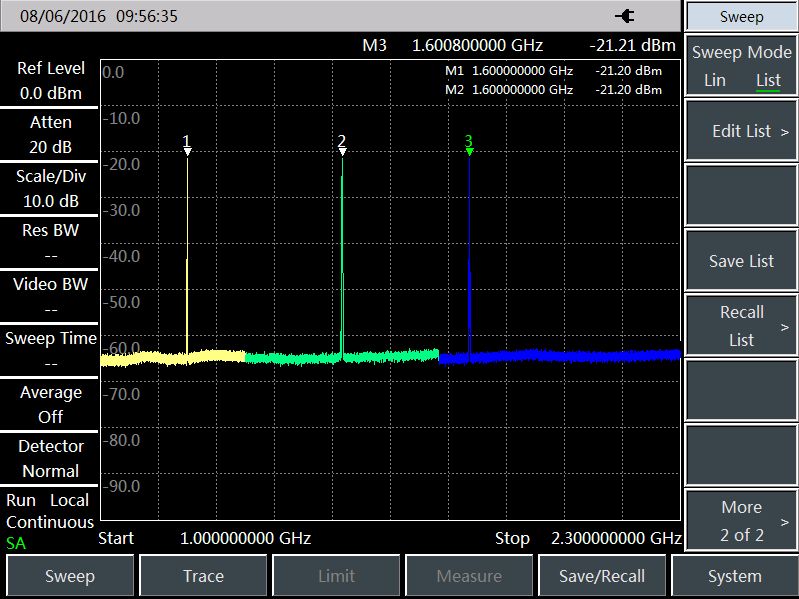

リストスイープ

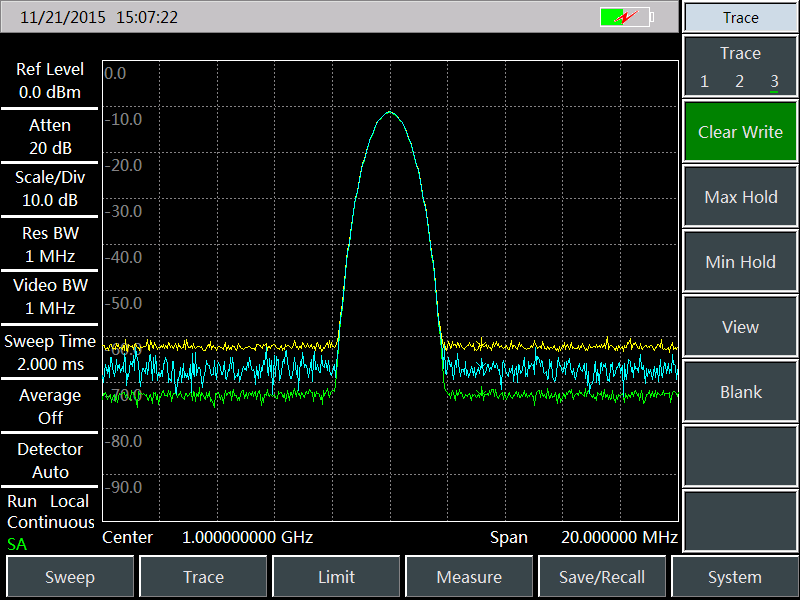

マルチトレース

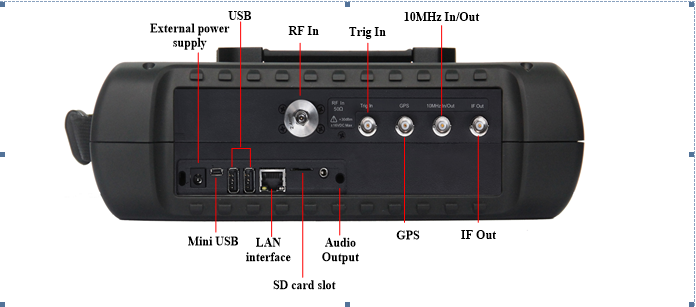

さまざまな補助テストインターフェイス
簡単で便利なユーザー操作
・ワンクリッククイック測定
・状態とデータの保存と呼び出し
・8.4インチLCDと静電容量式タッチスクリーンの組み合わせ、より小さな光の屈折とより鮮明なディスプレイ
・便利な静電容量式タッチスクリーン操作
・さまざまな表示モード、屋外の光と暗視の下でより良い体験
・暗闇でも見やすいバックライト付きキー

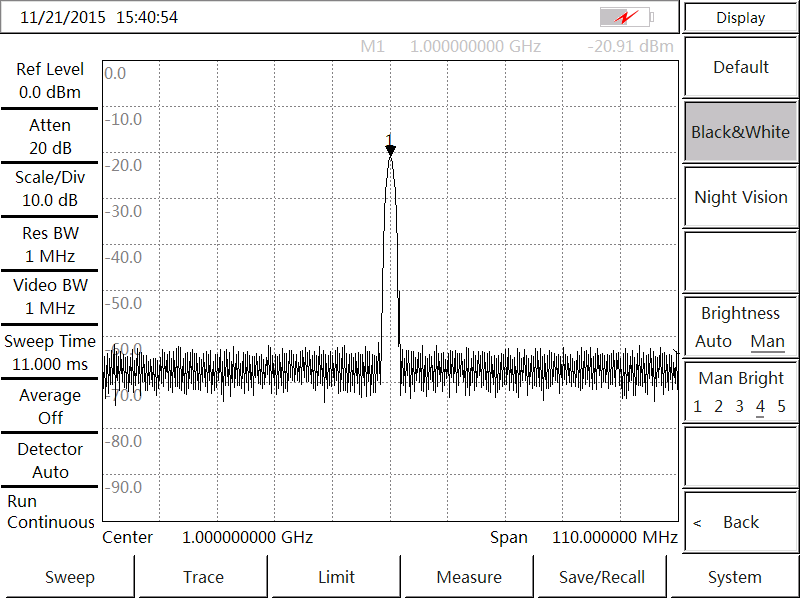

屋外モード

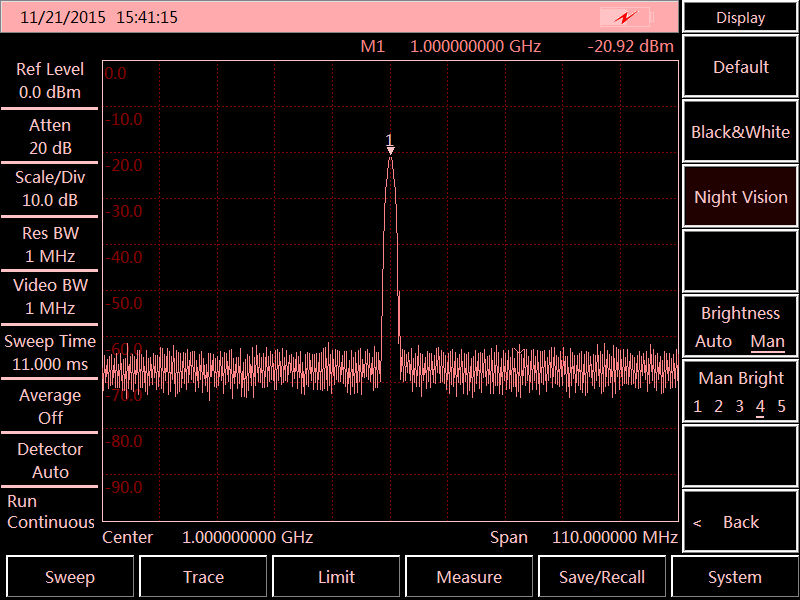

暗視モード
代表的なアプリケーション
電子兵器機器の総合的な性能評価
4024シリーズは、広い周波数範囲、高性能仕様、高速掃引速度、複数のテスト機能、および簡単な操作の利点を備えています。ハンドヘルド、コンパクト、軽量で、内蔵バッテリーで電源を入れることができます。このシリーズは、レーダー、通信、電子対策と偵察、精密誘導などの分野での電子兵器機器の現場設置と校正、修理と保守に使用できます。
送信機と受信機のフィールドテストと診断
4024シリーズスペクトラムアナライザ、干渉アナライザ、AM / FM / PMアナライザ、パワーメータ、チャネルスキャナなどの豊富な測定機能モード、およびチャネル電力、占有帯域幅、隣接チャネル電力比などのさまざまなインテリジェント測定機能搬送波対雑音比、電界強度測定、放射マスクなど。これらは、送信機と受信機のフィールドテストのための包括的なスペクトル分析と診断サービスを提供できます。
ブロードバンドスペクトルモニタリング、干渉認識
4024シリーズは、外部指向性アンテナと接続して、電磁環境検出、無線干渉分析、電磁環境バックグラウンド評価、スペクトルモニタリング、および不正チャネル干渉信号認識に使用できます。
