ソーラトロンのAXシリーズは、マイナス40℃からプラス200℃の環境で使用可能です。Gシリーズは、コンディショナーが一体型でケーシングされているため、防塵防水等級IP68で屋外での使用も可能です。
AXシリーズ、Gシリーズは、LVDTアナログゲージです。 工業用としてだけでなく、屋外での橋梁や建物の構造モニタリングや、植物の成長モニタリングなど研究用途の実績もございます。
アメテック株式会社 ソーラトロン事業部 耐環境性LVDT (AXシリーズ Gシリーズ（コンディショナー一体型）)
耐環境性LVDT の特長
ソーラトロンのアナログゲージプローブ
AXシリーズ
接触ゲージ プローブは多くの場合、広範囲な測定および位置決めアプリケーションにおいて、最もコス ト効果の高いソリューションを提供します。 従来型のペン型プローブでは、ティップは内蔵スプリングによって押し出されます。冶具に取り付けられ ると、測定物にプローブが接触するように機構を設計する必要が多々あります。 エアー式プローブ（空圧式プッシュまたは真空リトラクトのいずれか）により、冶具に取り付けられるパ ーツ数を減らすことが出来るので、信頼性が高まり、冶具のコストが削減できます。また、パーツをゲー ジに高速に自動セットするために、プローブのティップを完全に「リトラクト」位置にしておくことが出来 ます。AX/5/1 などのプローブは、±1 mmの校正範囲で10 mmの機械的動作範囲を保持しています。
主な仕様
▶測定範囲 ±0.25、±0.5、±1、±1.5、±2.5、±5 & ±10 mm
▶正確度1 µm以上
▶繰り返し精度0.05 µm以上
▶接触圧 0.7N (オプションあり)
▶IP65準拠のシーリング 、IP68オプション
応用例

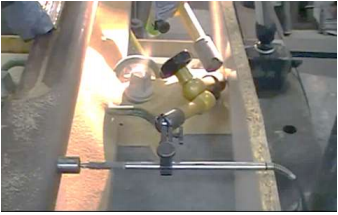

実験室での高温高湿下での鉄道レールのモニタリングに、AXプローブを設置してレール間変位の測定
資料提供：カンタブリア大学材料工学科

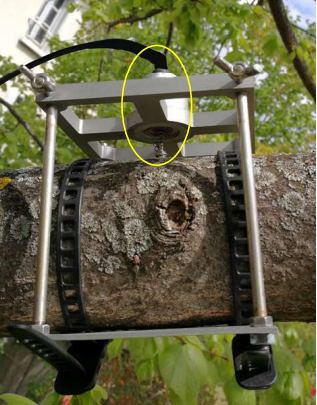

樹木の成長をAXプローブでモニタリング
Gシリーズ
Gタイプのアナログ DC/DC 変位プローブは、LVDT感知原理に基づいており、高精度、長寿命のリニア 玉軸受を採用しています。すべてのモデルで線形可変差動変圧器（LVDT）を測定要素と して搭載しており、出力に変更なしで広範囲の入力供給範囲に対応可能な、低ノイズと優れた線形性 を提供する高性能コンディショニング回路も内蔵しています。
主な仕様
▶測定範囲 ±1、±2.5、±5、±10 mm
▶プローブ本体の直径8mm、 エレクトロニクスケースの直径19 mm
▶電圧及び電流での出力 線形性 0.2% FSO
応用例

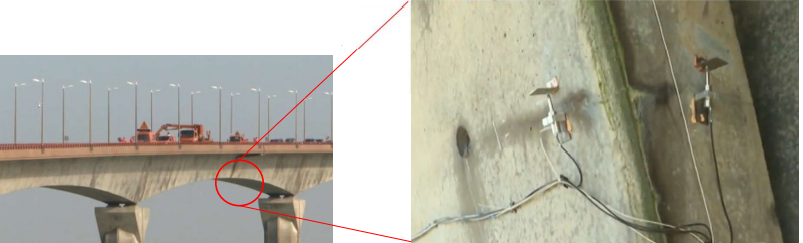

橋梁にGタイププローブを設置してクラックのモニタリング

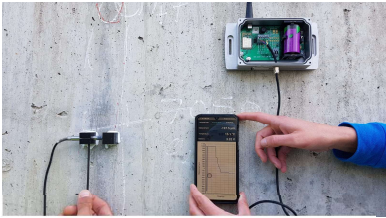

WTechnology社の開発したワイヤレスシステムにGタイププローブが使用されています
詳細は、アメテック株式会社までお問い合わせください。
