リニア、高確度、そしてお手頃価格
R&S NGA100直流電源は優れたリニア特性を持ち、コンパクトで使いやすい製品です。高確度なリードバック機能を持ち、要求の厳しい低電流レンジにおける評価に最適です。
ローデ･シュワルツ･ジャパン株式会社 R&S®NGA 直流電源 (NGA)
R&S®NGA 直流電源の特長
主な仕様
- チャネル毎の最大電力：40 W
- チャネル数：1 or 2
- 出力電圧レンジ：0 ～ 35 V / 0 ～100 V
- チャネル毎の最大電流： 6 A / 2 A
- 過渡応答時間：＜ 100 μ s / ＜ 50 μ s
FlexPowerで広範囲なアプリケーションをカバー

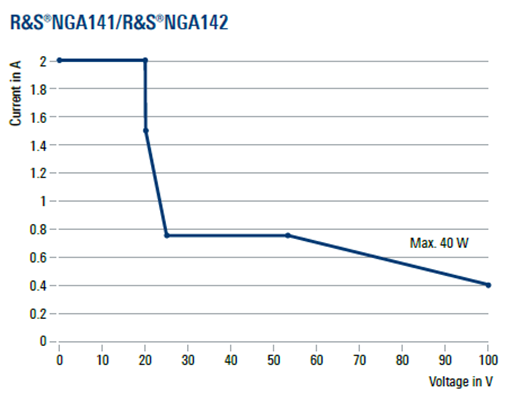

R&S NGA100シリーズは、さまざまな動作点で最大電力で動作し、シングルレンジ電源よりもはるかに多くのアプリケーションをカバーします。考えられるすべての電圧と電流の組み合わせ範囲は、以下の図に示すFlexPower曲線内に示されています。
R&S NGU401は半導体デバイス評価に最適
保護機能のステータスを含め、すべての動作状態が3.5インチディスプレイに表示されます。電圧と電流の値は離れた場所からでも簡単に読み取ることができ、色はさまざまな動作状態を示します。
定電圧モードのアクティブ出力は緑色で表示されす。
定電流モードのアクティブ出力は赤色で表示されます。
非アクティブな出力は白色で表示されます。また、チャンネルが設定モードのときは、青い背景の数字が設定されている値となります。
EasyRampおよびEasyArb機能
突入電流を制御するために、一部のテストセットアップでは供給電圧を急激な上昇ではなく、継続的に上昇させる必要があります。 EasyRamp機能を使用すれば、10ミリ秒から10秒の時間枠で出力電圧を連続的に増加させることができます。
さまざまなデバイス状態をスティミュラスするには、テストシーケンス中に電圧と電流を変化させる必要があります。EasyArb機能により、任意波形シーケンスを手動、ユーザインタフェース、または外部インタフェースを介してプログラムできます。
チャネル結合による出力範囲の拡大 (R&S NGA102/142のみ）
2つの出力チャネルを組み合わせることで、より高い電圧または電流に対応できます。シリアルまたはパラレル・チャネル結合をアクティブにすると、デバイスは2倍の電圧または電流機能を備えた1チャネル電源のように動作できます。シリアルモードでは、出力は内部で接続されますが、パラレルモードでは外部配線が必要です。
シリアルモードによる電圧範囲の拡大例
パラレルモードによる電流範囲の拡大例
主な仕様
- チャネル毎の最大電力：40 W
- チャネル数：1 or 2
- 出力電圧レンジ：0 ～ 35 V / 0 ～100 V
- チャネル毎の最大電流： 6 A / 2 A
- 過渡応答時間：＜ 100 μ s / ＜ 50 μ s
FlexPowerで広範囲なアプリケーションをカバー
R&S NGA100シリーズは、さまざまな動作点で最大電力で動作し、シングルレンジ電源よりもはるかに多くのアプリケーションをカバーします。考えられるすべての電圧と電流の組み合わせ範囲は、以下の図に示すFlexPower曲線内に示されています。
R&S NGU401は半導体デバイス評価に最適
保護機能のステータスを含め、すべての動作状態が3.5インチディスプレイに表示されます。電圧と電流の値は離れた場所からでも簡単に読み取ることができ、色はさまざまな動作状態を示します。
定電圧モードのアクティブ出力は緑色で表示されす。
定電流モードのアクティブ出力は赤色で表示されます。
非アクティブな出力は白色で表示されます。また、チャンネルが設定モードのときは、青い背景の数字が設定されている値となります。
EasyRampおよびEasyArb機能
突入電流を制御するために、一部のテストセットアップでは供給電圧を急激な上昇ではなく、継続的に上昇させる必要があります。 EasyRamp機能を使用すれば、10ミリ秒から10秒の時間枠で出力電圧を連続的に増加させることができます。
さまざまなデバイス状態をスティミュラスするには、テストシーケンス中に電圧と電流を変化させる必要があります。EasyArb機能により、任意波形シーケンスを手動、ユーザインタフェース、または外部インタフェースを介してプログラムできます。
チャネル結合による出力範囲の拡大 (R&S NGA102/142のみ）
2つの出力チャネルを組み合わせることで、より高い電圧または電流に対応できます。シリアルまたはパラレル・チャネル結合をアクティブにすると、デバイスは2倍の電圧または電流機能を備えた1チャネル電源のように動作できます。シリアルモードでは、出力は内部で接続されますが、パラレルモードでは外部配線が必要です。
シリアルモードによる電圧範囲の拡大例
パラレルモードによる電流範囲の拡大例
