ブリネル専用読み取り装置 (BIOS)

INNOVATEST｜最終更新日：2021/09/27

基本情報

目視に頼っていたブリネルの判定を個人差無く測定出来るようになりました。

材質によって表面状態が異なるため、ブリネルの場合は高速調光が必須となります。自動調光システムは処理速度が遅く、適切な結果が得られないことがあります。親指で届くスクロールホイールは適切な照明設定が出来ます。設定は使用しているアプリケーション用に保存されます。

型番: BIOS

価格: お問合せ下さい

発売日: 発売中

ブリネル専用読み取り装置の特長

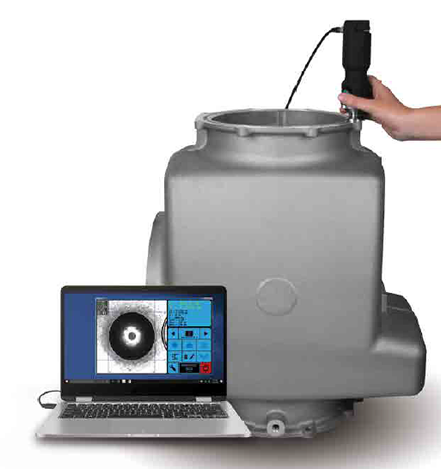

ほとんどのブリネル顕微鏡や画像システムは、標準的なレンズと光学系を使用しています。これはシャープネス、視野、およびISO\|ASTM規格を満たす為には、十分でない場合があります。 BIOSTMは、凹みの周囲の影の領域を照らす調整可能なLEDライトモジュールを備えたテレセントリック対物レンズの周囲にカメラ等を構築している為、このような欠点をすべて解消しました。高解像度の画像が鮮明に表示されます。繰り返し可能な高精度測定を迅速に実行する能力は、ブリネル測定の性能と効率を最大化するために重要です。テレセントリックレンズは最大限の高い精度が得られます。

最高クラスの光学システム

従来のレンズは、レンズと物体との間の距離が増加するにつれて倍率が減少するような角度視野を有する。これが人間の視覚の振る舞いであり奥行き知覚に寄与している。この視野角は視差となり、これは遠近誤差としても知られており、拡大率の変化によって物体が移動すると(被写界深度内にある場合であっても)、観察される視覚系の測定値が変化するため、精度が低下する。テレセントリックレンズは、一定の非角度視野を有することによって標準レンズの視差誤差特性を除去します。レンズからどのような距離であっても、テレセントリックレンズは常に同じ視野となります。

10 mm、5 mm、2、5 mm、1 mmボールのブリネルインデントに適しています。ドイツDakksが(ILACメンバー) ISO、JIS、ASTM規格に準拠していることを認定。

人間工学に基づいた設計、高品質のケーブルコネクタ、アルミニウム製の耐衝撃ハウジング、調整可能なLEDリングライト。BIOSは、衝撃や過酷な環境に耐えられるように設計されています。

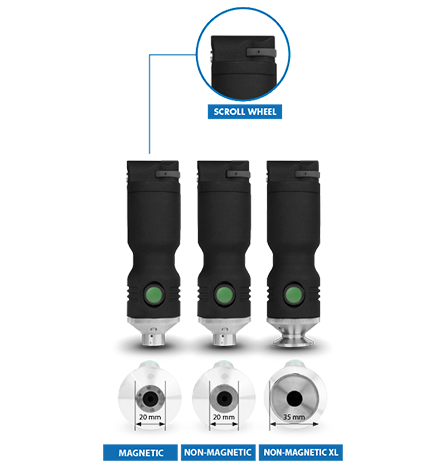

ベースにはアダプタが付いており、以下のような異なるタイプのサポートリングの取り付けをサポートしています。

・Small diameter magnetic
・Small diameter non-magnetic
・Large diameter

使いやすいソフトウェア

ソフトウェアの設定は、ボールの直径と使用する試験荷重等いくつかの設定だけですが、より上級の
ユーザーのための最小/最大の制限、閾値、色の設定、測定グリッドビデオオーバーレイ設定などの多
くの機能があります。
装置の操作やシステム全体の効率を活かすために特別なスキルは必要ありません。
Brinellインデントの毎日の試験を高速、正確、信頼性の高いものにするように設計されています。
結果をCSVファイルに直接保存できるため、品質管理プロセスが向上します。
したがって、テスト結果をWordやExcelなどのMSアプリケーションに簡単にインポートして、さらに静的な処理やレポートを行うことができます。

スペック

光学系　：Brinell Impression Optical Scanner

カメラ：5メガピクセル

レンズ：テレセントリック0.6×

視野：最大9.50×7.12㎜

外形寸法：160㎜×φ45㎜

重量：527ｇ

電源：USB2供給

データ出力：CSV, Excel, Word, 等

接続：USB2

制御：High performance embedded controller, i7, MS Windows® 10 operated

ディスプレイ：ランドスケープ表示

ディスプレイ分解能：0.1HBW

硬さ変換：HRC

ソフトウェア：総合データベース、レンズ1枚で1 mm～10 mm球の測定、測定分解能1μm/ステップ、精密デジタルズーム機能1～8倍、高速測定、保存後の測定編集が可能
