高速かつ高確度
精度が高く、過渡応答時間の短いR&S®NGM200 直流電源は、2象限アーキテクチャーの採用により、バッテリーと負荷をシミュレートする際、ソースとシンクの両方として機能できます。応答時間が短いので、例えば移動体通信機器がスリープモードから送信モードに切り替わるときに発生する高速負荷変動に対処可能です。高速なデータ捕捉と便利なバッテリーシミュレーション機能により、アプリケーション範囲が拡張します。
ローデ･シュワルツ･ジャパン株式会社 R&S®NGM200 直流電源シリーズ (NGM201/202)
R&S®NGM200 直流電源シリーズの特長
高速の負荷レギュレーション
- 携帯電話やIoTデバイスなどの民生用エレクトロニクスは、スリ ープモードではほとんどパワーを必要としませんが、デバイス が送信モードに切り替わるとすぐに、電流が急激に増加します。 こうしたDUTへの電源供給に用いる電源には、数µAからアン ペア範囲までの負荷変動を、電圧降下やオーバーシュートを発 生させずに処理できる能力が必要です。
通常、負荷が突然変動すると、オーバーシュートが発生し、回復時間が長くなります。R&S®NGM200シリーズには特別に最適化された制御回路があるため、30 μs未満の回復時間を達成できます。
バッテリシミュレーション
- R&S®NGM200のバッテリーシミュレーション 機能により、実際のバッテリー出力性能をシミュレートできま す。テストは、選択されたバッテリーモデルをベースにでき、バッ テリー容量、SoC、Vocを任意の状態に設定して被試験デバイ スを特定の条件でテストできます。
さらに、バッテリーの充電動作もシミュレートできます。これは特に、 バッテリー充電器を設計する時に重要です。このアプリケーシ ョンでは、R&S®NGM200 直流電源はシンクモードで使用され ます。 充放電両方のケースでダイナミックなシミュレーションが 可能で、実際のバッテリーのように、充放電条件に応じて Voc、ESR、SoCが変化します。充電状態はグラフとして、その他 の値は数値として表示されます。

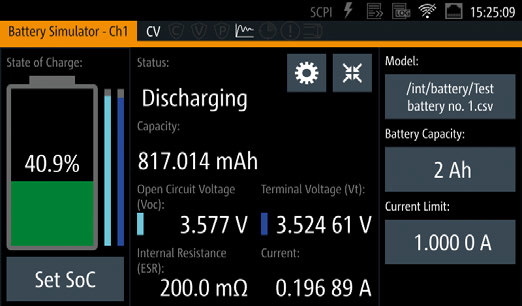

バッテリーシミュレーション：バッテリーの状態を評価する主なパラメータがディスプレイにサマリー表示されます。

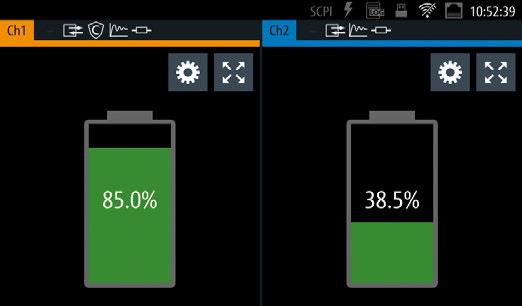

２チャネルのR&S®NGM202を使用すれば、バッテリーシミュレーションを両チャネルで同時に使用できます。
簡単な操作
- 高解像度タッチスクリーン
- 動作モードのカラーコード化
- QuickArb機能
- EasyRamp機能
- 機器設定のセーブ／リコール
ラボやテストシステムでの使用に最適
- 高度な測定器デザイン：コンパクトな形状、静かな動作音
- バス上およびベンチ上での高速測定
- フルリモート機能
- フロントコネクタとリアコネクタ
- リード線抵抗補正用のセンス機能
- ラボやシステムラックで使用するためにカスタマイズ可能

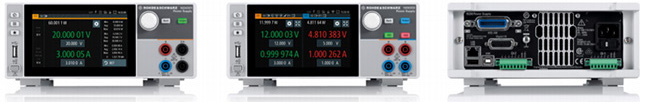

R&S®NGM201の正面図 R&S®NGM202の正面図 R&S®NGM202の背面図
高速の負荷レギュレーション
- 携帯電話やIoTデバイスなどの民生用エレクトロニクスは、スリ ープモードではほとんどパワーを必要としませんが、デバイス が送信モードに切り替わるとすぐに、電流が急激に増加します。 こうしたDUTへの電源供給に用いる電源には、数µAからアン ペア範囲までの負荷変動を、電圧降下やオーバーシュートを発 生させずに処理できる能力が必要です。
通常、負荷が突然変動すると、オーバーシュートが発生し、回復時間が長くなります。R&S®NGM200シリーズには特別に最適化された制御回路があるため、30 μs未満の回復時間を達成できます。
バッテリシミュレーション
- R&S®NGM200のバッテリーシミュレーション 機能により、実際のバッテリー出力性能をシミュレートできま す。テストは、選択されたバッテリーモデルをベースにでき、バッ テリー容量、SoC、Vocを任意の状態に設定して被試験デバイ スを特定の条件でテストできます。
さらに、バッテリーの充電動作もシミュレートできます。これは特に、 バッテリー充電器を設計する時に重要です。このアプリケーシ ョンでは、R&S®NGM200 直流電源はシンクモードで使用され ます。 充放電両方のケースでダイナミックなシミュレーションが 可能で、実際のバッテリーのように、充放電条件に応じて Voc、ESR、SoCが変化します。充電状態はグラフとして、その他 の値は数値として表示されます。
バッテリーシミュレーション：バッテリーの状態を評価する主なパラメータがディスプレイにサマリー表示されます。
２チャネルのR&S®NGM202を使用すれば、バッテリーシミュレーションを両チャネルで同時に使用できます。
簡単な操作
- 高解像度タッチスクリーン
- 動作モードのカラーコード化
- QuickArb機能
- EasyRamp機能
- 機器設定のセーブ／リコール
ラボやテストシステムでの使用に最適
- 高度な測定器デザイン：コンパクトな形状、静かな動作音
- バス上およびベンチ上での高速測定
- フルリモート機能
- フロントコネクタとリアコネクタ
- リード線抵抗補正用のセンス機能
- ラボやシステムラックで使用するためにカスタマイズ可能
R&S®NGM201の正面図 R&S®NGM202の正面図 R&S®NGM202の背面図
