高速道路で使われているETCを民間に活用したシステム
ME9300はETC車載器固有のWCNを読み取り、いろいろなアプリケーションに利用できます。
マイクロニクス株式会社 DSRC路側システム (ME9300)
DSRC路側システムの特長

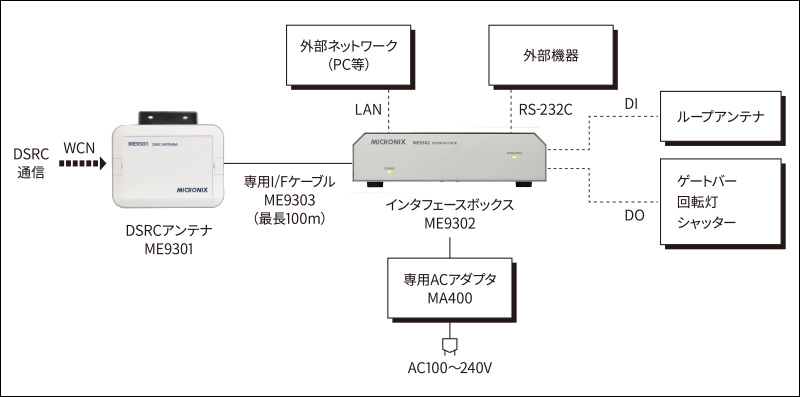

システム構成
ME9300システムは、DSRCアンテナME9301、インタフェースボックスME9302、専用I/FケーブルME9303とから構成されてます。
特長
車両に搭載されたETC車載器と通信してWCNを読み取り、事前登録されているWCNとの一致を照合します。
デジタル入力DIとWCNの一致/不一致から、デジタル出力DOを決定します。
DIの入力形式はフォトカプラ、DOの出力形式はフォトMOSリレーで各6本を備えてます。
DSRCアンテナME9301と接続する専用IFケーブルME9303は最長100mです。
インタフェースボックスME9302に登録できるWCNの最大登録件数は、16万件です。
PC上のME9300制御ソフトウェアMAS930を使って、処理のシナリオに沿った「シーケンス設定」をします。
またDSRC通信ユニットME9115A/A+Cを使って車両のWCNを読み取り、 ME9302に事前登録します。
インタフェースボックスME9302は、外部機器と通信するためのインタフェースとして、LANとRS-232Cを備えています。
ETC車載器と通信してWCNを読み取り、そのデータを外部機器に転送することもできます。この場合、WCNの事前登録は不要です。
- WCN登録された車両に各種サービスを行います
- デジタル入力DIとデジタル出力DOを装備
- 最長100mの専用IFケーブル
- WCNの最大登録数16万件
- 各種サービスを行うための前準備機能を有します
- 外部機器と通信を行うことができます
- 読み取ったWCNをそのまま外部機器に転送することもできます
アプリケーション
- 事前登録されたWCNと照合するアプリケーション
ETC車載器のWCNを読み取り、事前登録されているWCNと照合して以下の処理を行うアプリケーションに利用できます。

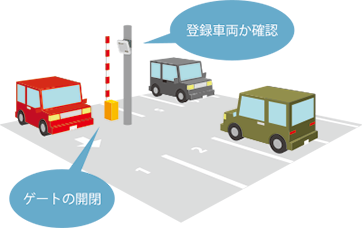

駐車場管理
駐車場の入出場口に設置し、登録車両であれば自動でゲートが開きます。許可車両のみを通過させるので、セキュリティ対策になります。

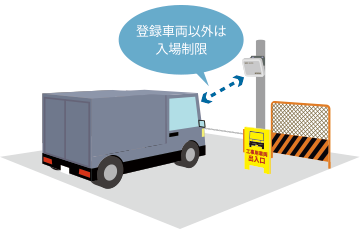

エリア入場車両管理
災害地や工事現場で、登録していない車両の入場を制限します。不要不急な車両の入場を防ぎ、現場で渋滞・混乱等が起こらないようにします。
- 読み取ったWCNを外部機器に転送するアプリケーション
ETC車載器と通信して読み取ったWCNを外部機器に送信し、PC等で以下の処理を行うアプリケーションに利用できます。

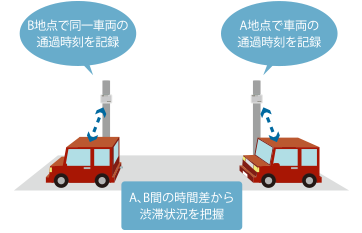

道路渋滞調査
高速道路や国道を走行する車両を２地点で捉え、同一車両の通過時刻から、所要時間や渋滞状況を把握します。

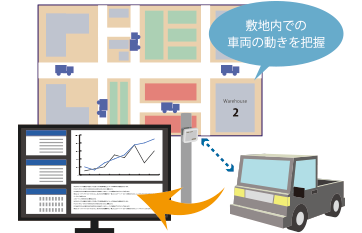

車両動態管理
広大な工場や施設内の主要箇所に設置し、通過車両を自動記録します。これにより敷地内での車両の動きを把握できます。
システム構成
ME9300システムは、DSRCアンテナME9301、インタフェースボックスME9302、専用I/FケーブルME9303とから構成されてます。
特長
車両に搭載されたETC車載器と通信してWCNを読み取り、事前登録されているWCNとの一致を照合します。
デジタル入力DIとWCNの一致/不一致から、デジタル出力DOを決定します。
DIの入力形式はフォトカプラ、DOの出力形式はフォトMOSリレーで各6本を備えてます。
DSRCアンテナME9301と接続する専用IFケーブルME9303は最長100mです。
インタフェースボックスME9302に登録できるWCNの最大登録件数は、16万件です。
PC上のME9300制御ソフトウェアMAS930を使って、処理のシナリオに沿った「シーケンス設定」をします。
またDSRC通信ユニットME9115A/A+Cを使って車両のWCNを読み取り、 ME9302に事前登録します。
インタフェースボックスME9302は、外部機器と通信するためのインタフェースとして、LANとRS-232Cを備えています。
ETC車載器と通信してWCNを読み取り、そのデータを外部機器に転送することもできます。この場合、WCNの事前登録は不要です。
- WCN登録された車両に各種サービスを行います
- デジタル入力DIとデジタル出力DOを装備
- 最長100mの専用IFケーブル
- WCNの最大登録数16万件
- 各種サービスを行うための前準備機能を有します
- 外部機器と通信を行うことができます
- 読み取ったWCNをそのまま外部機器に転送することもできます
アプリケーション
- 事前登録されたWCNと照合するアプリケーション
ETC車載器のWCNを読み取り、事前登録されているWCNと照合して以下の処理を行うアプリケーションに利用できます。
駐車場管理
駐車場の入出場口に設置し、登録車両であれば自動でゲートが開きます。許可車両のみを通過させるので、セキュリティ対策になります。
エリア入場車両管理
災害地や工事現場で、登録していない車両の入場を制限します。不要不急な車両の入場を防ぎ、現場で渋滞・混乱等が起こらないようにします。
- 読み取ったWCNを外部機器に転送するアプリケーション
ETC車載器と通信して読み取ったWCNを外部機器に送信し、PC等で以下の処理を行うアプリケーションに利用できます。
道路渋滞調査
高速道路や国道を走行する車両を２地点で捉え、同一車両の通過時刻から、所要時間や渋滞状況を把握します。
車両動態管理
広大な工場や施設内の主要箇所に設置し、通過車両を自動記録します。これにより敷地内での車両の動きを把握できます。
