電波サービスエリアの調査や再送信システムの保守に最適なシステム
AMラジオ・FMラジオ・業務無線・VICS等の電界強度を高速測定が可能。
電波サービスエリアの調査や再送信システムの保守に最適なシステムです
マイクロニクス株式会社 多波電界強度自動測定システム (ME9500)
多波電界強度自動測定システムの特長
- AMラジオ・FMラジオ・業務無線・VICS等の電界強度を高速測定が可能。
- 電波サービスエリアの調査や再送信システムの保守に最適なシステムです
特長
- 高速走行しながら電界強度を自動測定
電測車にのせ高速走行しながら、AMラジオ・FMラジオ・業務無線（警察・消防・防災等）・VICS等の電界強度を自動測定できます。
（AMラジオ14ch、FMラジオ14ch、業務無線またはVICSから選択した1chを一度に測定可能。80km/h走行時20mおき）
- グラフをリアルタイムで表示
測定中、PC画面に電界強度折れ線グラフをリアルタイムで表示できます。
- Googleマップと連動
測定後にGoogleマップと連動させることにより、測定した電界強度を地図上に表示できます（GPSオプション搭載時）。
- 電測以外の業務にも活用可能
電界強度測定にハンディ型スペクトラムアナライザMSA500シリーズを使用しているので、電測以外の業務にも活用できます。
（最大測定周波数：3.3GHz＠MSA538、8.5GHz＠MSA558）
ソフトウェア

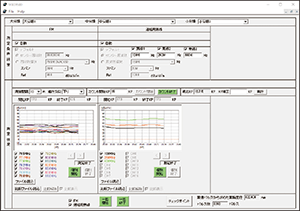

設定・測定画面

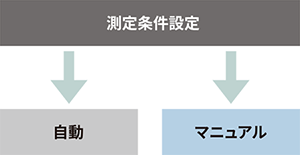

- 測定条件設定を自動orマニュアルから選択
- 自動
AMラジオ14ch・FMラジオ14ch・業務無線またはVICSから選択した1chの測定に最適な設定値が自動的にセットされます。 - マニュアル
センター周波数・周波数スパン・基準レベルの設定をユーザが自由に設定できます。

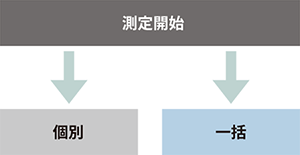

- 個別または一括開始ボタンにより測定開始
- 個別
選択した1chまたは複数chを個別に測定します。 - 一括
選択したすべてのチャネルを一括で測定します。
- 測定結果
電界強度の折れ線グラフがリアルタイムで表示されます。

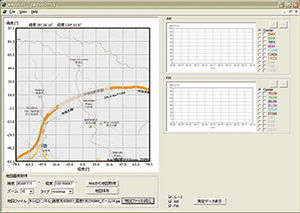

マップ表示機能（GPSオプション搭載時
測定データをGoogleマップと連動させることにより、電界強度を地図上に表示できます。また、移動距離は車速パルスにより補間されるので正確です。 どのルートの、どの電波が強い・弱いかがひと目で判るように、電界強度毎に色分けされたポイント●がマップ上に表示されます。

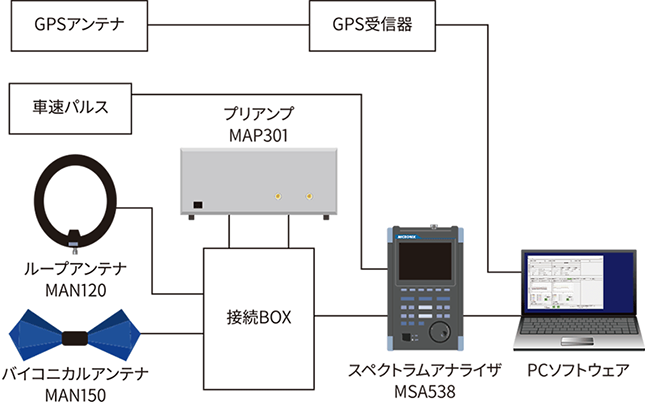

システム構成例
AMラジオ・FMラジオ・業務無線・VICS測定＋マップ表示機能
品名 型式 価格 備考 合計 2,955,600円～ 参考価格 スペクトラムアナライザ MSA538 748,000円 最大3.3GHz リチウムイオン電池 MB400 21,600円 ループアンテナ MAN120 198,000円 AMラジオ用 バイコニカルアンテナ MAN150 見積依頼 接続BOX・ケーブル類 300,000円～ 別途、要打ち合わせ プリアンプ MAP301 388,000円 AM,FMラジオ用 自動測定・表示 ソフトウェア 800,000円 マップ表示機能 500,000円 GPSアンテナ・受信器等
※別途PC本体が必要です。
※設置・導入・保守などのシステムインテグレーション費用は別途お見積りとなります。

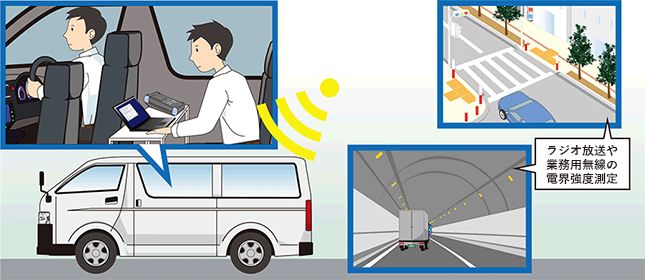

システム概念
- AMラジオ・FMラジオ・業務無線・VICS等の電界強度を高速測定が可能。
- 電波サービスエリアの調査や再送信システムの保守に最適なシステムです
特長
- 高速走行しながら電界強度を自動測定
電測車にのせ高速走行しながら、AMラジオ・FMラジオ・業務無線（警察・消防・防災等）・VICS等の電界強度を自動測定できます。
（AMラジオ14ch、FMラジオ14ch、業務無線またはVICSから選択した1chを一度に測定可能。80km/h走行時20mおき） - グラフをリアルタイムで表示
測定中、PC画面に電界強度折れ線グラフをリアルタイムで表示できます。
- Googleマップと連動
測定後にGoogleマップと連動させることにより、測定した電界強度を地図上に表示できます（GPSオプション搭載時）。
- 電測以外の業務にも活用可能
電界強度測定にハンディ型スペクトラムアナライザMSA500シリーズを使用しているので、電測以外の業務にも活用できます。
（最大測定周波数：3.3GHz＠MSA538、8.5GHz＠MSA558）
ソフトウェア
設定・測定画面
- 測定条件設定を自動orマニュアルから選択
- 自動
AMラジオ14ch・FMラジオ14ch・業務無線またはVICSから選択した1chの測定に最適な設定値が自動的にセットされます。 - マニュアル
センター周波数・周波数スパン・基準レベルの設定をユーザが自由に設定できます。
- 自動
- 個別または一括開始ボタンにより測定開始
- 個別
選択した1chまたは複数chを個別に測定します。 - 一括
選択したすべてのチャネルを一括で測定します。
- 個別
- 測定結果
電界強度の折れ線グラフがリアルタイムで表示されます。
マップ表示機能（GPSオプション搭載時
測定データをGoogleマップと連動させることにより、電界強度を地図上に表示できます。また、移動距離は車速パルスにより補間されるので正確です。 どのルートの、どの電波が強い・弱いかがひと目で判るように、電界強度毎に色分けされたポイント●がマップ上に表示されます。
システム構成例
AMラジオ・FMラジオ・業務無線・VICS測定＋マップ表示機能
| 品名 | 型式 | 価格 | 備考 |
|---|---|---|---|
| 合計 | 2,955,600円～ | 参考価格 | |
| スペクトラムアナライザ | MSA538 | 748,000円 | 最大3.3GHz |
| リチウムイオン電池 | MB400 | 21,600円 | |
| ループアンテナ | MAN120 | 198,000円 | AMラジオ用 |
| バイコニカルアンテナ | MAN150 | 見積依頼 | |
| 接続BOX・ケーブル類 | 300,000円～ | 別途、要打ち合わせ | |
| プリアンプ | MAP301 | 388,000円 | AM,FMラジオ用 |
| 自動測定・表示 ソフトウェア | 800,000円 | ||
| マップ表示機能 | 500,000円 | GPSアンテナ・受信器等 |
※別途PC本体が必要です。
※設置・導入・保守などのシステムインテグレーション費用は別途お見積りとなります。
システム概念
多波電界強度自動測定システムの資料ダウンロード
Contact
多波電界強度自動測定システムに関するお問い合わせ
出展企業情報
- 企業名
-
マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
