ワンタッチロック機構によりタクトタイムを短縮。治具装置を組み込み可能。
無線機、端末、モジュール等の生産ライン向け小型電波暗箱
・シールド性能：70dB typ＠2.4GHz・吸収性能：20dB以上(MYA-75：2.4GHz以上)
マイクロニクス株式会社 電波暗箱・シールドボックス 生産ラインシリーズ (MY2510)
・吸収性能：20dB以上(MYA-75：2.4GHz以上)
電波暗箱・シールドボックス 生産ラインシリーズの特長
- 無線機、端末、モジュール等の生産ライン向け小型電波暗箱
- ワンタッチロック機構により、タクトタイムを短縮
- 各通信試験の再現性を向上
- 幅広いアプリケーションに対応し、設備コストを削減
仕様
型式 MY2510 外形寸法（約） 315(W)㎜×315(D)㎜×355(H)㎜ （突起物を除く） 内部寸法（約） 250(W)㎜×250(D)㎜×250(H)㎜ 重さ 約8.5kg 構造 電波吸収体とアルミ板の二重構造 シールド性能 70dB typ＠2.4GHz 電波吸収体 MYA-75(厚さ約3㎝) 吸収性能 20dB以上(MYA-75：2.4GHz以上) コネクタ - SMA(J) ×2（背面）
- IFモジュール装着部 ×最大1（背面）
標準価格 348,000円
特長
- ワンタッチロック機構
簡単な開閉動作にもかかわらずシールド効果が保たれ、作業者の負担も軽減されます。 - 転倒防止対策
台座と一体になっており、作業机や棚への固定が出来ます。 - カスタマイズ対応
実際の運用条件に基づき、様々なカスタマイズに対応します。(別途費用)
オプション
- IFモジュール
AC、DC、LAN、USB、SMA、BNC、N、D-sub コネクタおよび貫通管を取り付けたモジュール。使用目的に応じたI/F モジュールを選択することができます。
- 無線機、端末、モジュール等の生産ライン向け小型電波暗箱
- ワンタッチロック機構により、タクトタイムを短縮
- 各通信試験の再現性を向上
- 幅広いアプリケーションに対応し、設備コストを削減
仕様
| 型式 | MY2510 |
|---|---|
| 外形寸法（約） | 315(W)㎜×315(D)㎜×355(H)㎜ （突起物を除く） |
| 内部寸法（約） | 250(W)㎜×250(D)㎜×250(H)㎜ |
| 重さ | 約8.5kg |
| 構造 | 電波吸収体とアルミ板の二重構造 |
| シールド性能 | 70dB typ＠2.4GHz |
| 電波吸収体 | MYA-75(厚さ約3㎝) |
| 吸収性能 | 20dB以上(MYA-75：2.4GHz以上) |
| コネクタ |
|
| 標準価格 | 348,000円 |
特長
- ワンタッチロック機構
簡単な開閉動作にもかかわらずシールド効果が保たれ、作業者の負担も軽減されます。 - 転倒防止対策
台座と一体になっており、作業机や棚への固定が出来ます。 - カスタマイズ対応
実際の運用条件に基づき、様々なカスタマイズに対応します。(別途費用)
オプション
- IFモジュール
AC、DC、LAN、USB、SMA、BNC、N、D-sub コネクタおよび貫通管を取り付けたモジュール。使用目的に応じたI/F モジュールを選択することができます。

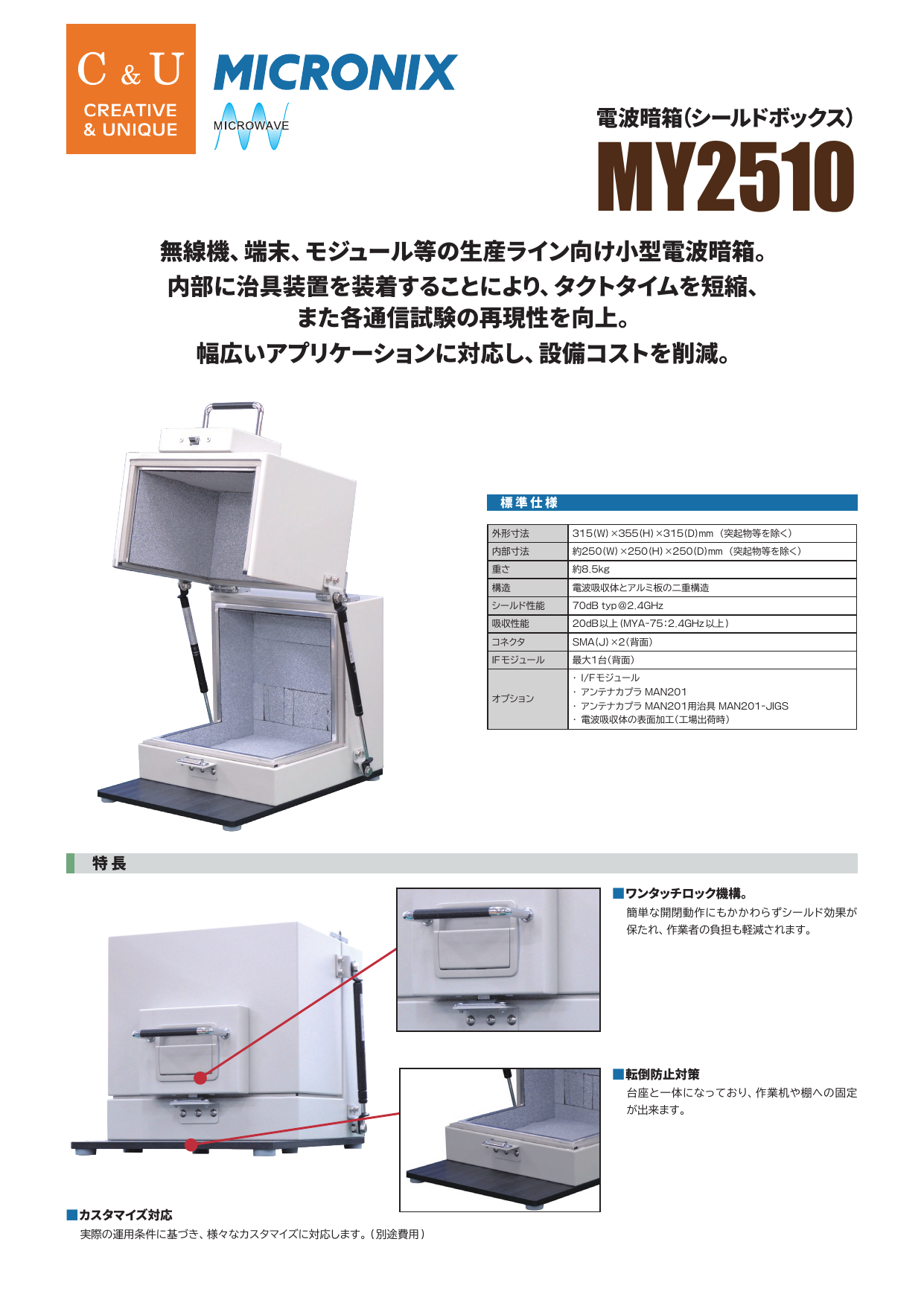

電波暗箱・シールドボックス 生産ラインシリーズの資料ダウンロード
