![]() | 原子間力顕微鏡 ハンディAFM |
⾮破壊でナノメートル以下迄の3次元測定を可能にする超⼩型AFM

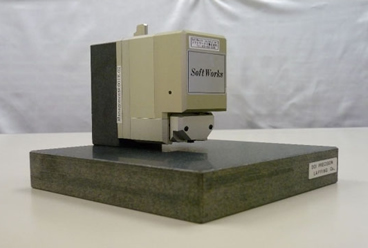

奥行き幅、共に15cmの超小型AFMで、何処にでも連れて行けます。操作もノートPCから全て行えます。高倍率の光学顕微鏡の変わりに使用できます。プローブの交換も数秒です、交換後の調整は全く必要有りません。また、カーボンナノチューブプローブもオートアプローチが可能です。一般にAFMで使用されているピエゾの持つ、非線形クリープ、経年変化は有りません。オプションで、小型の自動ステージとの組み合わせも可能です。
☆ 走査ヘッド | 高分解能型 | 広域走査型 |
☆ 最大走査レンジ | 10μm | 110μm |
☆ 最大Zレンジ | 1.8μm | 22μm |
☆ Z方向分解能 | 0.027nm ※1 | 0.34nm ※1 |
☆ XY方向分解能 | 0.15nm ※1 | 1.7nm ※1 |
☆ 非線形性 | <0.6% | <0.6% |
☆ Z ノイズレベル | 0.04nm | 0.3nm |
※1 :分解能は16ビット分割による計算値
オプション装着時は測定レンジが400μm、Zレンジが100μmプラスされます。
・ 微細線幅測定 | ・ 高精度金型の表面解析 |
・ マスクパターンの測定 | ・ 光学部品の評価 |
・ 研磨、ラッピングの評価 | ・ ハードディスクの磁気フィールドの観察 |
・ 薄膜の段差測定 | ・ DVDピットやスタンパー検査 |
・ 成膜時の連続、不連続判定 | ・ 量子ドットの測定 |
・ フィルムの表面検査 |

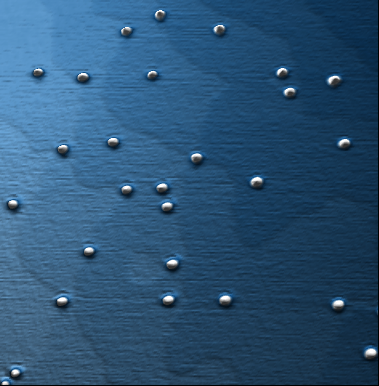

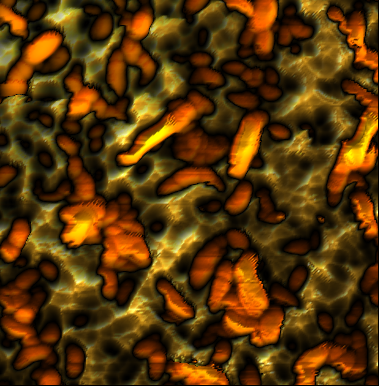

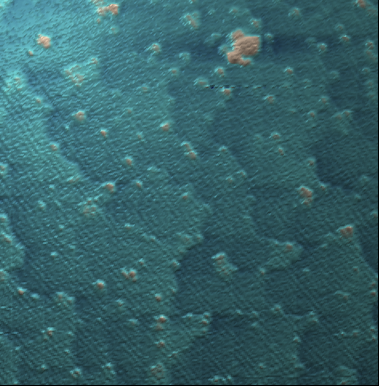

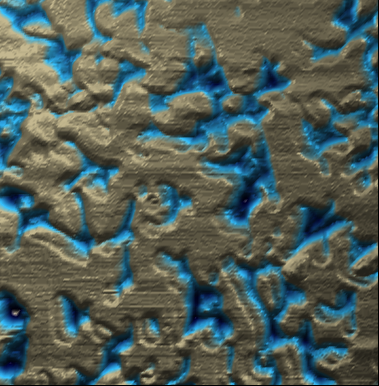

ソーラーセル | 炭化珪素薄膜 | 量子ドット |
![]() | ![]() | ![]() |

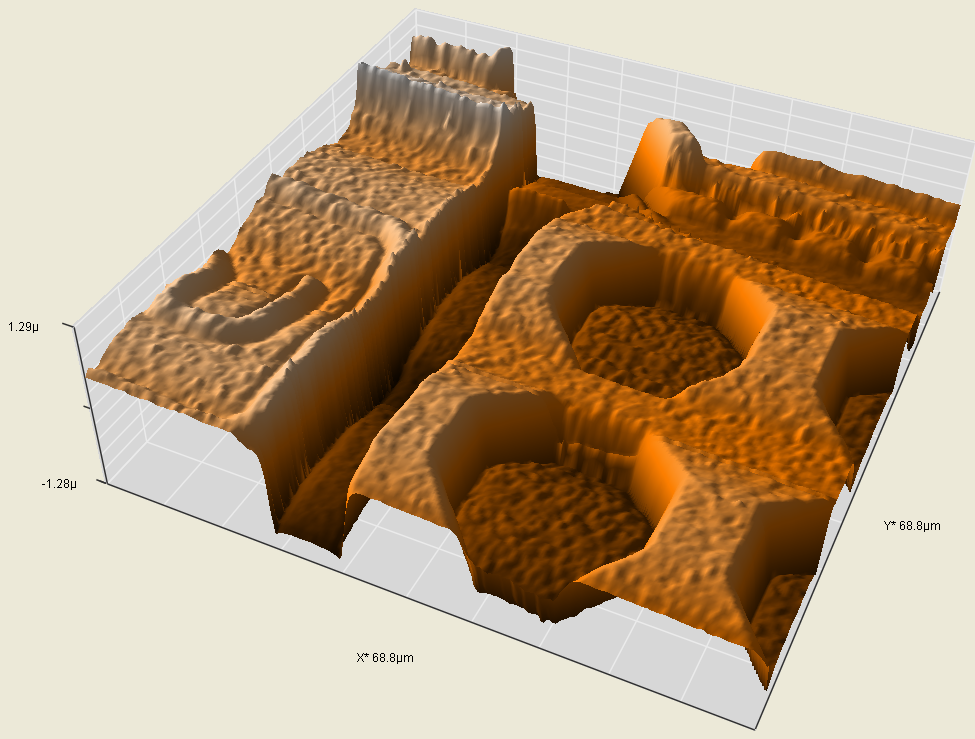

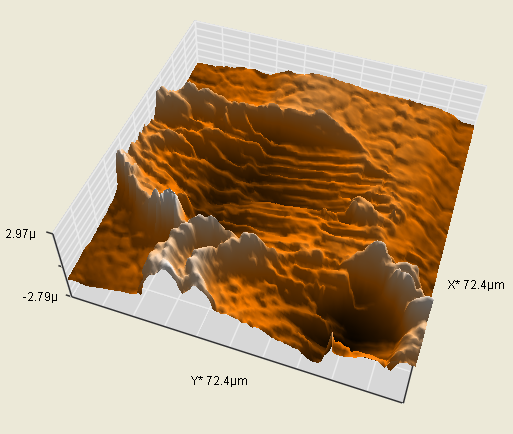

シリコンウエハ | プローブ痕 | ICパターン |
![]() | ![]() | ![]() |
お見積り・ご質問等、お気軽にお問合せ下さい。 |
