5G FR2 OTA試験に最適
● 周波数範囲: DC ～ 40GHz (最大110 GHzまで拡張可能)
● ペイロード容量: 約23kg-約907kg
● DUTテストサイズ: 10cm～3m
● 方位角 : 360°連続
● ロール：360°
ウェーブクレスト株式会社 OTA試験 5G FR2 ミリ波 測定ポジショナ 遠方界 (.)
OTA試験 5G FR2 ミリ波 測定ポジショナ 遠方界の特長
主な仕様
● 周波数範囲: DC ～ 40GHz (最大110 GHzまで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
DMC 360 ソフトウェアの機能
●パッシブ測定（振幅と位相）
●アクティブ測定（TRP、EIRP、TIS、EIS、EVM）
●OTA 2G、3G、4G、5G テスト
●OTA Bluetooth および BLE TRP & TIS テスト
●OTA GNSS テスト
●すべてのバンドおよび一般的な無線システム
●(GSM、UMTS、LTE、LTE-M、NB-IoT) などに対応
＊DMC社は、RED 適合テストを含む 3GPP および ETSI 標準に準拠したテストを提供します。

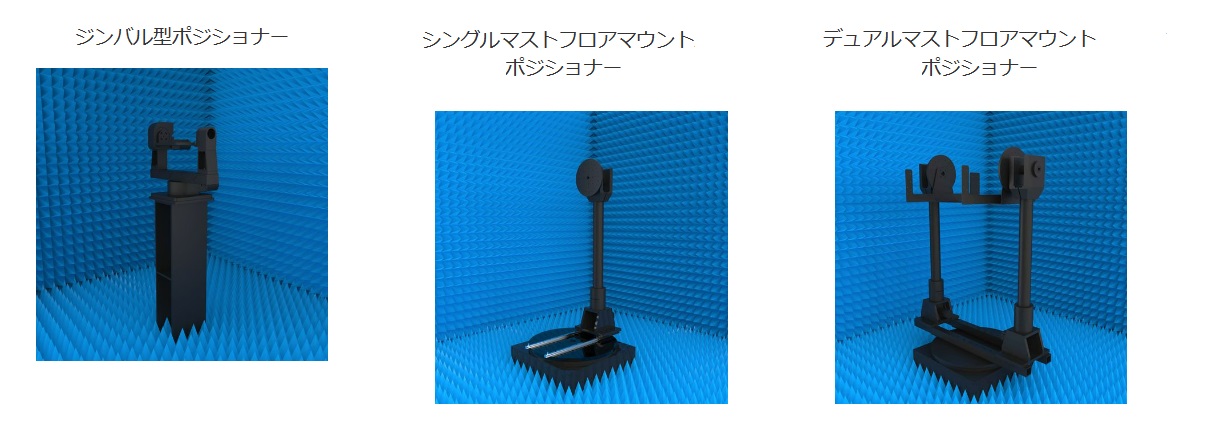

ポジショナーモデル
.jpg)
DMC-XX-YYシリーズ - 「XX」- AUT の耐荷重、「YY」- 最大動作周波数

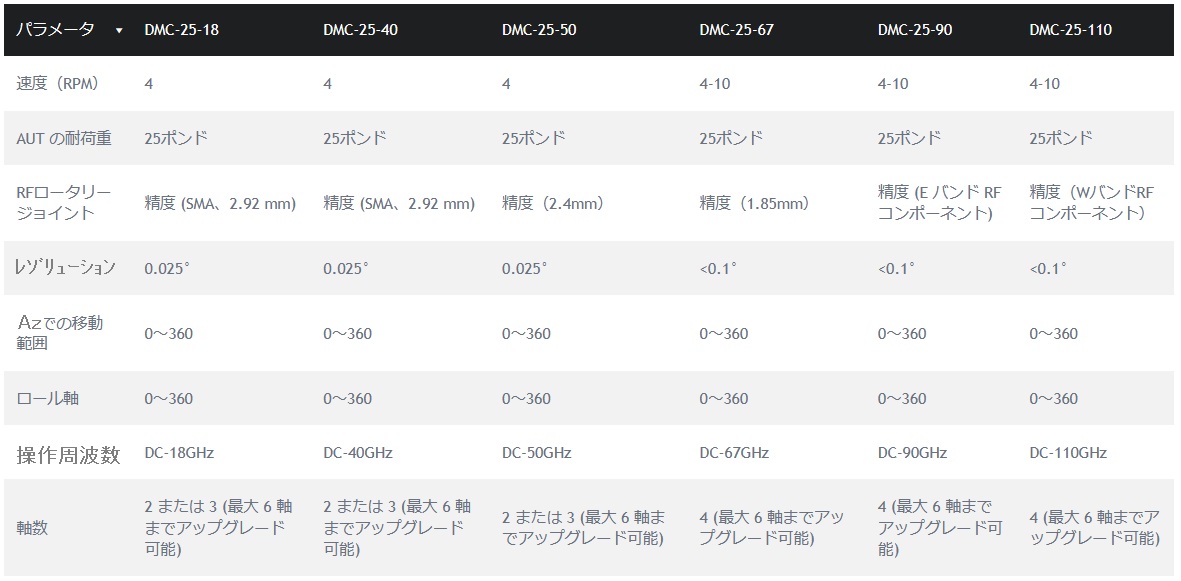

軽量 多軸アンテナテストポジショナー
.jpg)
＊AUT耐荷重 25ポンド=約11kg

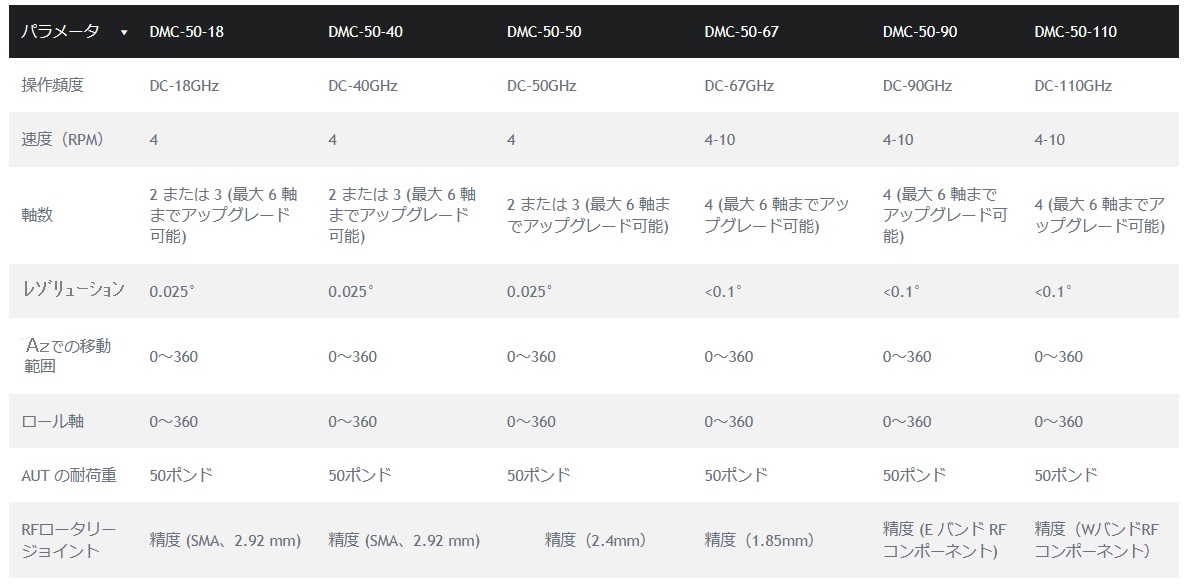

中耐久性 多軸アンテナテストポジショナー
.jpg)
＊AUT耐荷重 50ポンド=約23kg

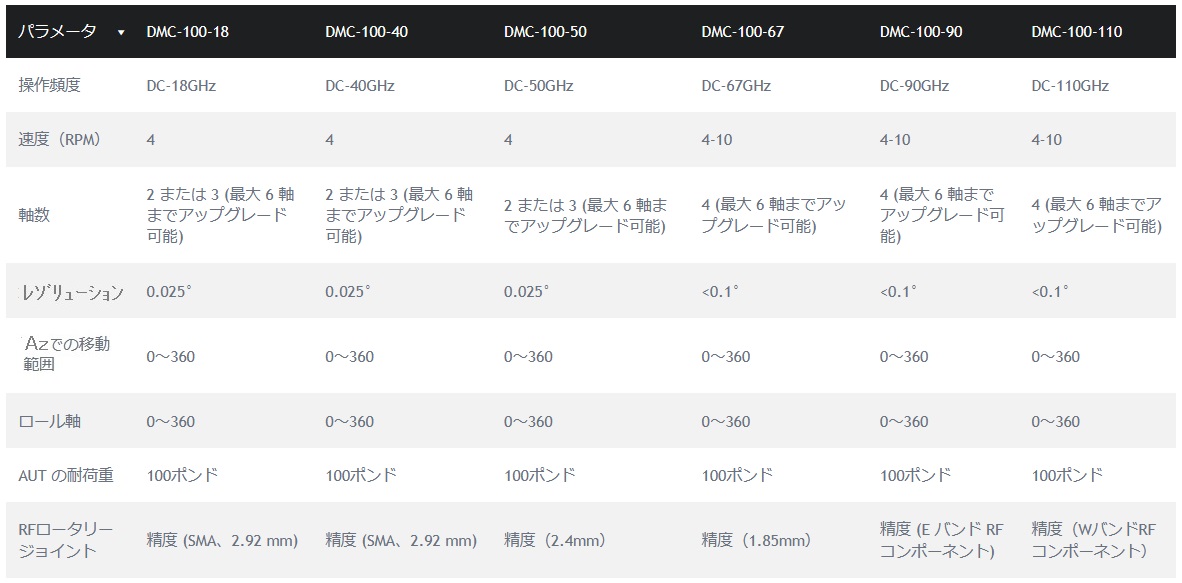

強耐久性 多軸アンテナテストポジショナー
.jpg)
＊AUT耐荷重 100ポンド=約45kg

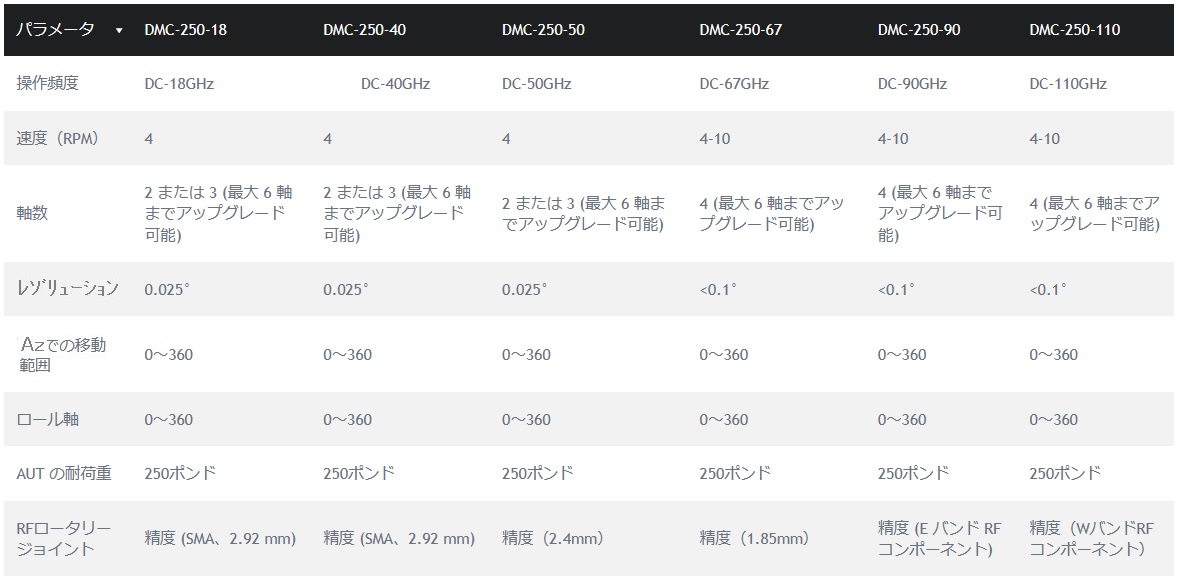

超･強耐久性 多軸アンテナテストポジショナー
.jpg)
＊AUT耐荷重 250ポンド=約113kg
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★OTA試験 測定ポジショナ以外にも取り扱っております。お問い合わせください。
主な仕様
● 周波数範囲: DC ～ 40GHz (最大110 GHzまで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
DMC 360 ソフトウェアの機能
●パッシブ測定（振幅と位相）
●アクティブ測定（TRP、EIRP、TIS、EIS、EVM）
●OTA 2G、3G、4G、5G テスト
●OTA Bluetooth および BLE TRP & TIS テスト
●OTA GNSS テスト
●すべてのバンドおよび一般的な無線システム
●(GSM、UMTS、LTE、LTE-M、NB-IoT) などに対応
＊DMC社は、RED 適合テストを含む 3GPP および ETSI 標準に準拠したテストを提供します。
ポジショナーモデル
DMC-XX-YYシリーズ - 「XX」- AUT の耐荷重、「YY」- 最大動作周波数
軽量 多軸アンテナテストポジショナー
＊AUT耐荷重 25ポンド=約11kg
中耐久性 多軸アンテナテストポジショナー
＊AUT耐荷重 50ポンド=約23kg
強耐久性 多軸アンテナテストポジショナー
＊AUT耐荷重 100ポンド=約45kg
超･強耐久性 多軸アンテナテストポジショナー
＊AUT耐荷重 250ポンド=約113kg
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★OTA試験 測定ポジショナ以外にも取り扱っております。お問い合わせください。
