AFG-2000シリーズは、USBインターフェースを標準搭載し、PCからコントロールが可能な低価格のファンクションジェネレータです。正弦波、方形波（パルス波）、ランプ波（三角波）、ノイズ波の基本波形と任意波形機能を出力できます。 任意波形はPCソフトウェアで簡単に波形を作成し」USB経由でデータをAFGに転送可能です。 PCから周波数、電圧などフルコントロール可能で自動機に対応できます。
| 任意波形機能 | ||
|---|---|---|
| サンプルレート | 20 MS/s | |
| 繰り返しレート | 10MHz | |
| 波形メモリ長 | 4Kポイント | |
| 振幅分解能 | 10ビット | |
| 波形メモリ（不揮発性） | 10波形 | |
| 周波数範囲 | ||
| 正弦波、方形波 | 0.1Hz～5MHz* | |
| 三角波、ランプ波 | 0.1Hz～1MHz | |
| 分解能 | 0.1Hz | |
| 確度 | 安定度 | ±20ppm |
| エージング | ±1ppm/year | |
| 許容差 | ≦ 1 mHz | |
| 出力特性 | ||
| 振幅(*1) | 出力範囲 | 1 mVpp ～ 10 Vpp(50Ω負荷) ≦20MHｚ 2 mVpp to 20 Vpp(オープン回路) ≦20MH |
| 確度 | ±設定×2％±1 mVpp(1 kHz、>10 mVppにて) | |
| 分解能 | 1 mVまたは3 digits | |
| 平坦性 | ±1％(0.1dB)<100kHz ±3％(0.3dB) ≦5MHz (正弦波、1 kHz基準) | |
| 単位 | Vpp、Vrms、dBm | |
| 出力表示 | 50Ω / HIGH切替可能 | |
| オフセット | ||
| 範囲 | ±5 Vpk ac +dc (50Ω負荷)、±10Vpk ac +dc (オープン回路) ±2.5 Vpk ac +dc (50Ω負荷) ±5Vpk ac +dc (オープン回路) | |
| 確度 | 設定×2％ + 10 mV+ 振幅 X 0.5％ | |
| メイン出力 | ||
| 出力インピーダンス | 約50Ω (固定)、> 300kΩ (出力オフ時) | |
| 出力保護機能 | 短絡保護、過負荷時に自動的にメイン出力を遮断 | |
| 同期出力 | TTLコンパチブル、負荷>1kΩ | |
| インピーダンス | 約 50Ω | |
| 正弦波特性 | ||
| 高調波ひずみ | -55dBc DC～200kHz 振幅 > 0.1Vpp -50dBc 200kHz～1MHz 振幅 > 0.1Vpp -35dBc 1MHz～5MHz 振幅 > 0.1Vpp | |
| 方形波特性 | ||
| 立ち上がり/立下り特性 | <25ns（最大出力、50Ω負荷時） | |
| オーバーシュート | <5％ | |
| 対象性 | 周期の1％ +1 ns | |
| デューティー可変 | 1.0％～99.0％≦100kHz 20.0％～80.0％≦5MHz | |
| ランプ波特性 | ||
| 直線性 | < ピーク出力の0.1％ | |
| シンメトリ可変範囲 | 0.0％～100.0％、0.1％ステップ | |
| インターフェース | ||
| USBデバイスポート | 波形転送とPCコントロール | |
| 表示 | ||
| 3.5インチカラー液晶ディスプレイ | ||
| メモリ | ||
| パネル設定の保存/呼出し | 10個（メモリ番号；0～9） | |
| 任意波形の保存/呼出し | 10個（メモリ番号；10～19） | |
| 一般仕様 | |
|---|---|
| 電源電圧 | AC100～240V、50～60Hz |
| 動作環境 | 仕様保証温度範囲；18℃～28℃ |
| 動作温度範囲；0℃～40℃、相対湿度；≦80％、0℃～40℃、≦70％、35℃～40℃ | |
| 消費電力 | 約25 VA |
| 寸法・質量 | 266(W) x 107 (H) x 293(D)、約2.5kg |
| 付属品 | CD-ROM(取扱説明書） BNC-BNCケーブル GTL-101×1本 |
注意*1:100mV以下の設定はできますがS/Nは悪くなります。

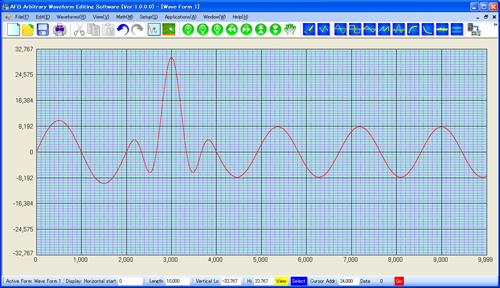

波形編集PCソフトウェア
