LED測定用高分解能マルチ分光装置

LEDディスプレイを中心としたディスプレイ類やLED発光素子の開発に重要な多種多様の測定項目・用途に応じた対応をテーマにした最適な装置が登場しました。

UV（300nm～）対応シリーズも続々登場！！

製品名: LED測定用高分解能マルチ分光装置

型番: Solid Lambda CCD LED monitor PLUS

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

LED測定用高分解能マルチ分光装置の特長


XZステージ	標準光源・積分球	拡散透過積分球


集光プローブ	積分球・コリメートレンズ	分光器

LED測定用高分解能マルチ分光装置の概要

測定テーマに応じ測定項目を決定し、豊富な測定能力の中から自由に必要な測定だけを実行。

LEDモジュールの配光特性・温度コントロール・光度・輝度・色度・光束・ピーク波長・主波長・半値全幅・VF特性や、測定対象サンプルの反射,透過,拡散反射,拡散透過など、各装置構成を変更しながら測定。

CIE基準に沿った測定距離を保つプローブや、光束測定用積分球プローブなどは勿論のこと、ジャンクション温度測定に対応した温度調節器や、配色特性を測定する専用回転ステージ、対LEDディスプレイ用のCCDカメラモニター付輝度マッピング測定ステージなど、多彩なオプションをご用意。

専用パルスジェネレータを使用したLI測定機能は、DUTY可変範囲0-100％で、最大電流値：<350mA、最小パルス幅：10usを実現。

ハイパワーLEDに対しての温度調整には、電子冷却方式と恒温槽方式を準備。

光度や輝度測定には、不可欠なNIST検定済標準光源もご用意。

ページトップへ

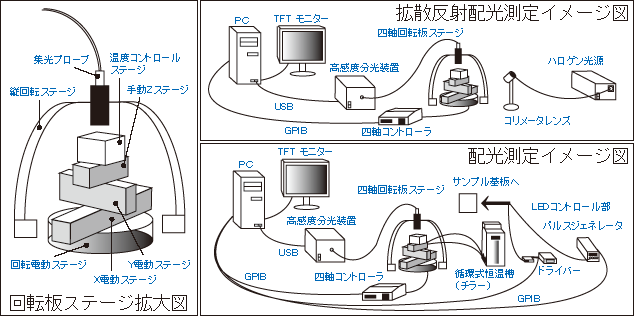

LED測定用高分解能マルチ分光装置　イメージ図

ページトップへ

Solid Lambda CCD LED monitor PLUS　仕様

モデル	Solid Lambda CCD LED monitor PLUS
特徴	高精度、多機能、各種開発に対しての拡張性
対象波長範囲	220-980nm
実測定波長範囲	380-950nm（標準）　　350-780nm（UV）
主波長精度	<±0.2nm
測定露光時間	7m秒-6.5秒
光度感度	0.05mcd-200cd
輝度感度	1cd/m2-10000cd/m2
全光束感度	1mlm-500lm（6inch球）
色度（X,Y）	±0.0002
再現性精度	<0.2%
内蔵検出素子	0.8nm（1素子）
LEDコントロール対象範囲	0-±110V、0-±2A（電圧域重視タイプ） 0-±20V、0-±10A（電流域重視タイプ）
パルスジェネレータDUTY可変範囲	0-100％
高速大電流LEDドライバー	1A（最大電流値）　　　10u秒（最小パルス幅）
LED輝度マッピングストローク長	50mm（X軸）、50mm（Y軸）　（御希望によりサイズ変更可能）
2軸配光回転ステージ	β=-10°から190°まで　　　θ=0°から180°まで
ステージ回転部1パルス移動量	0.005°/0.0025°　（フルステップ/ハーフステップ）
反射/透過率測定用ハロゲン光源	100W安定化電源付
照度･輝度標準光源(NIST検定済)	NIST検定書付ハロゲン光源　（UV仕様はキセノン光源）
温調高低温サーキュレータ使用温度範囲 / 温度表示単位	-20℃から80℃まで / 0.1%
ディスプレイ輝度マッピング測定ストローク長	1200mm（X軸）、800mm（Y軸）　（御希望によりサイズ変更可能）
光束測定用積分球プローブ	6インチ経　スペクトラフレクトコート塗布済（御希望によりサイズ変更可能）
