エンジンの点火信号を検出！高感度タイプ
IP-3100エンジン回転検出器は、高感度タイプのガソリンエンジン用回転速度検出器です。 点火コイル（イグニッションコイル）の低圧一次側・高圧二次側導線、及び、電子式ディストリビュータの電流線にクランプするだけで、容易に回転速度を測定することができます。IP-3100エンジン回転検出器は弊社回転表示器と組み合わせて使用します。
株式会社小野測器 エンジン回転検出器 (IP-3100)
エンジン回転検出器の特長
特長
感度アップにより今まで計測しづらいガソリンエンジンにも対応
開口部の改良により、高圧二次側導線にも取付可能（取付可能導線径は Max. 10 ｍｍ）
ケーブル材質の変更により、今まで以上に使い勝手が容易
ワンタッチ装着で、取り扱いが簡易
耐熱設計（+120℃）が施された高い信頼性

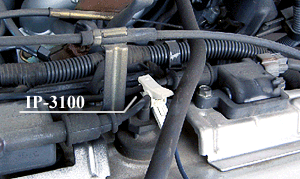

取り付け例 （※実物は黒色です）
概略仕様
検出方式 アモルファス金属繊維素子による検出 適用エンジン 2サイクル、4サイクルガソリンエンジン 検出器取り付け場所 イグニッションコイルの一次側導線・二次導線、及び電子式ディストリビュータの電流線 取り付け可能コード径 max Φ10 mm 出力信号 パルス信号 信号ケーブル 耐熱信号ケーブル：約 4.9 m（ケーブル直出し）、出力端コネクタ（BNC）付き 使用温度範囲 -40 ～ +120 ℃ 保存温度範囲 -50 ～ +120 ℃ 外形寸法 13.0 (W) × 33.0 (H) × 60.0 (D) mm 質量 約 130ｇ（信号ケーブルを含む） 価格 ¥ 24,000（税込み ¥ 25,200）
※エンジンによっては検出できない場合があります。
適合表示器
ディジタルエンジン回転計
CT-6520B
アナログエンジン回転計
AR-7240B
ガソリンエンジン回転計
SE-1620
- IP-3000を含む、多くの検出器信号を入力可能
- 入力パルス数は0.5～199.5P/R迄任意に選択可能
- ディジタル/アナログ/パルス出力を標準装備
- 警報・制御用接点出力付き（上/下限２段）
- AC/DC両電源対応
- 低速・高速の２レンジ自動切り替え方式
- 警報・制御用接点出力付き（上/下限２段）
- 400～10000 r/minの測定範囲
- 読みやすい100mm広角度指示計を採用
- アナログ出力/パルス出力を標準装備
- 2サイクル（1，2，3, 4気筒）、4サイクル（1, 2，3，4，5，6，8, 10, 12気筒）ガソリンエンジン対応
- 500～20000 r/minの測定範囲
- 12V/24VDC電源動作
¥ 275,000
（税込み ¥ 288,750） ¥ 250,000
（税込み ¥ 262,500） ¥ 120,000
（税込み ¥ 126,000） ディジタルハンドタコメータ
HT-6100 アドバンストタコメータ
FT-2500
メモリー機能によりMax 20 データを保存
積算回転数のカウントが可能
アナログ出力・パルス出力を標準装備
バックライト機能により、暗所でも表示値の確認ができます
- 1024点FFT演算方式
- 入力周波数3.75～10kHz(3レンジ切換)
- 音や振動からでも回転計測可能
- 回転速度変化、加減速に対応可能
- アナログ出力/パルス出力/RS232Cを標準装備
¥ 68,000
（税込み ¥ 71,400） ¥ 240,000
（税込 ¥ 252,000）
● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。
特長
感度アップにより今まで計測しづらいガソリンエンジンにも対応
開口部の改良により、高圧二次側導線にも取付可能（取付可能導線径は Max. 10 ｍｍ）
ケーブル材質の変更により、今まで以上に使い勝手が容易
ワンタッチ装着で、取り扱いが簡易
耐熱設計（+120℃）が施された高い信頼性
取り付け例 （※実物は黒色です）
概略仕様
| 検出方式 | アモルファス金属繊維素子による検出 |
| 適用エンジン | 2サイクル、4サイクルガソリンエンジン |
| 検出器取り付け場所 | イグニッションコイルの一次側導線・二次導線、及び電子式ディストリビュータの電流線 |
| 取り付け可能コード径 | max Φ10 mm |
| 出力信号 | パルス信号 |
| 信号ケーブル | 耐熱信号ケーブル：約 4.9 m（ケーブル直出し）、出力端コネクタ（BNC）付き |
| 使用温度範囲 | -40 ～ +120 ℃ |
| 保存温度範囲 | -50 ～ +120 ℃ |
| 外形寸法 | 13.0 (W) × 33.0 (H) × 60.0 (D) mm |
| 質量 | 約 130ｇ（信号ケーブルを含む） |
| 価格 | ¥ 24,000（税込み ¥ 25,200） |
※エンジンによっては検出できない場合があります。 |
適合表示器
ディジタルエンジン回転計 | アナログエンジン回転計 | ガソリンエンジン回転計 |
|
| |
|
|
|
| ¥ 275,000 （税込み ¥ 288,750） | ¥ 250,000 （税込み ¥ 262,500） | ¥ 120,000 （税込み ¥ 126,000） |
| ディジタルハンドタコメータ HT-6100 | アドバンストタコメータ FT-2500 | |
| | |
|
| |
| ¥ 68,000 （税込み ¥ 71,400） | ¥ 240,000 （税込 ¥ 252,000） |
● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。
