オプションの汎用16チャンネル+電流２チャンネルのスキャナカードを使用し被測定物の複数ポイントを自動切替えで測定が可能。短時間にテストポイントを測定でき製品評価や生産に便利です。インターフェースは、USBやRS-232Cを標準で装備、オプションでGP-IB、LANにも対応でき計測システムに適しています。また、デジタル I/Oは判定出力があり生産治具などに対応できます。
| カウント数 | 6 1/2桁 1,199999カウント表示 |
|---|---|
| 測定 | ACV、DCV、ACI、DCI、4/2wire R、周波数、周期 ダイオードテスト、導通テスト、温度、REL |
| 機能 | MAX/MIN、ホールド、リラティブ、コンペア、dBm、dB、 演算（MX+B、1/X、％、統計）、ストアー、リコール アナログフィルタ（DCV/DCIのみ）、デジタルフィルタ（移動平均、平均） |
| 真の実効値表示 | AC、AC+DC |
| フィルタ機能 | アナログフィルタ（DCV/DCIのみ）、デジタルフィルタ（移動平均、平均） |
| デュアル表示 | DCV、DCI、ACV、ACI、周波数、周期 |
| 表示 | VFD（Vacuum Fluorescent Display）採用 |
| リーディングレート (DCV、シングル表示、 ADC設定；FAST時) | S：30reading/s M：600reading/s F：2400reading/s |
| True RMS | ACV、ACI |
| 標準インターフェース | USBデバイス、RS-232C、デジタルI/O |
| オプションインターフェース | GP-IBボード￥18,200（税別）、LANボード￥35,000（税別） |
| 外形寸法 | 220(W)×88(H)×325.1(D)mm |
| 質量 | 約3.1kg |
| 付属品 | 電源コード、テストリード GTL-117×1本、 キャリブレーションキー GDM-01×1 |
 |

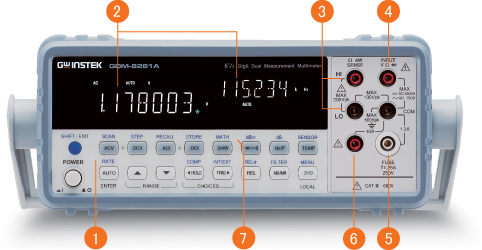

| ① 測定機能選択キー |
| ② デュアル表示（デュアル測定時、第1、2表示とも測定値を表示） |
| ③ 4W用測定ターミナルと低電流（1.2A)測定ターミナル |
| ④ 電圧、2W、抵抗、ダイオード測定ターミナル |
| ⑤ 電流ターミナル：最大10A |
| ⑥ 画面表示のオン/オフ：通信スピード優先時に表示オフ可能 |
| ⑦ 演算機能：MX+B、1/X、％と統計（最大/最小/平均/標準偏差） |
 |

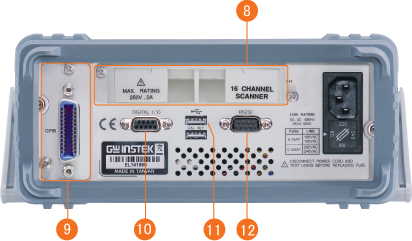

| ⑧ スキャナーカード GDM-SC1（オプション） |
| ⑨ オプションポート：GPIBボード(OPT02-GP-D8261A)またはLANボード(OPT03-LAN-DM8261A) |
| ⑩ デジタル I/Oポート：コンペア測定結果出力 |
| ⑪ USBデバイスポート |
| ⑫ RS-232Cポート |
|

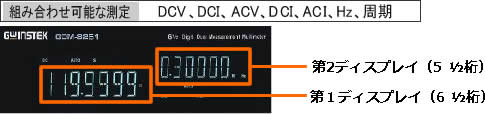

デュアル測定機能は、第1ディスプレイ（6 ½桁）と第2ディスプレイ（5 ½桁）に測定値を表示することができます。 |
リーディングレートは、ADC設定がFASTの時、6 ½桁で30readings/s、4 ½桁で2,400readings/sと高速です。
DC電圧、DC電流および2W/4W抵抗測定モード時
| モード | 分解能 | 測定スピード（readings/s） | |
| 高速 | 高精度 | ||
| Fast | 4 ½桁 | 2400 | 240 |
| Medium | 5 ½桁 | 600 | 60 |
| Slow | 6 ½桁 | 30 | 5 |
DC電圧、DC電流など11種類の基本測定に加え、dBm、dB、Max/Min、リラティブ、ホールド、コンペア、
演算測定（MX+B、1/X、％、統計)と10種類のアドバンス測定機能があります。
基本測定とアドバンス機能の組み合わせ * ダイオード測定、導通テストは除く
| ACV/DCV | ACI/ACI | 2W/4W | Hz/周期 | Temp | |
| ｄBm | 〇 | － | － | － | － |
| ｄB | 〇 | － | － | － | － |
| Max/Min | 〇 | 〇 | 〇 | 〇 | 〇 |
| リラティブ | 〇 | 〇 | 〇 | 〇 | 〇 |
| ホールド | 〇 | 〇 | 〇 | 〇 | 〇 |
| コンペア | 〇 | 〇 | 〇 | 〇 | 〇 |
| 演算 | 〇 | 〇 | 〇 | 〇 | 〇 |
| ｄBm | 電圧測定でdBm表示（0dBm=1ｍW) |
| ｄB | dBm基準値に対する差をdB表示 |
| Max/Min | 測定中の最大値と最少値を表示 |
| リラティブ | 基準値（測定または設定）との差を表示 |
| ホールド | しきい値（設定値）を測定値が超えたときのみ表示を更新 |
| コンペア | 上下ﾘﾐｯﾄ値（設定）の範囲内/外をHigh、Pass、Lowで表示デジタル I/Oへ結果 （Pass、Fail、High、Low）を出力 |
| 演算 | 測定値に対して4種類の演算結果を表示 MX+B ：測定値（X)に係数Mを掛け、オフセットBを加算（減算）します。 1/X ：測定値（X）の逆数 ％ ：｛(測定値-リファレンス）/リファレンス｝×100[％] 統計演算：測定値の標準偏差 |
電流測定レンジは、DC電流が100μA～10A（6レンジ）、AC電流が1mA～10A(5レンジ）と広範囲です。
電流分解能は、DC電流；100μAレンジで100ｐAと微弱な電流の測定が可能です。
| 測定項目 | 最少レンジ | 分解能 | 最大レンジ | 分解能 |
| ＤＣ電圧 | 100.0000mV | 0.1μV | 1000.000V | 1ｍV |
| ＡＣ電圧 | 100.0000mV | 0.1μV | 750.000V | 1ｍV |
| ＤＣ電流 | 100.0000μA | 100pA | 10.00000A | 10μA |
| ＡＣ電流 | 1.000000mA | 1μA | 10.00000A | 10μA |
測定結果（データ）を、2から最高9999までの保存ができます。 保存したデータは、分析のために個々に
呼出すことができます。 内容は、個別データのほかに標準偏差、最大、最小、平均値が記憶/呼出しができます。
GDM-8261Aは、最大5個まで設定を保存で電源オン時に指定した設定で起動できます。
保存内容は、各種設定状態、測定項目、I/O、およびレンジを保存できます。
