かんたん操作で高速・安全・確実！！
TOS7300シリーズは、出力電圧は25V〜1000Vdcを1V分解能で任意に設定可能（JIS C 1302の出力特性に準拠）で、各種電気･電子部品から電気・電子機器まで広範囲に使用できる絶縁抵抗試験器です。4.3インチカラーディスプレイを採用し、各試験設定値や概要、図面の表示などの視認性の向上と分かりやすい操作性を実現しました。

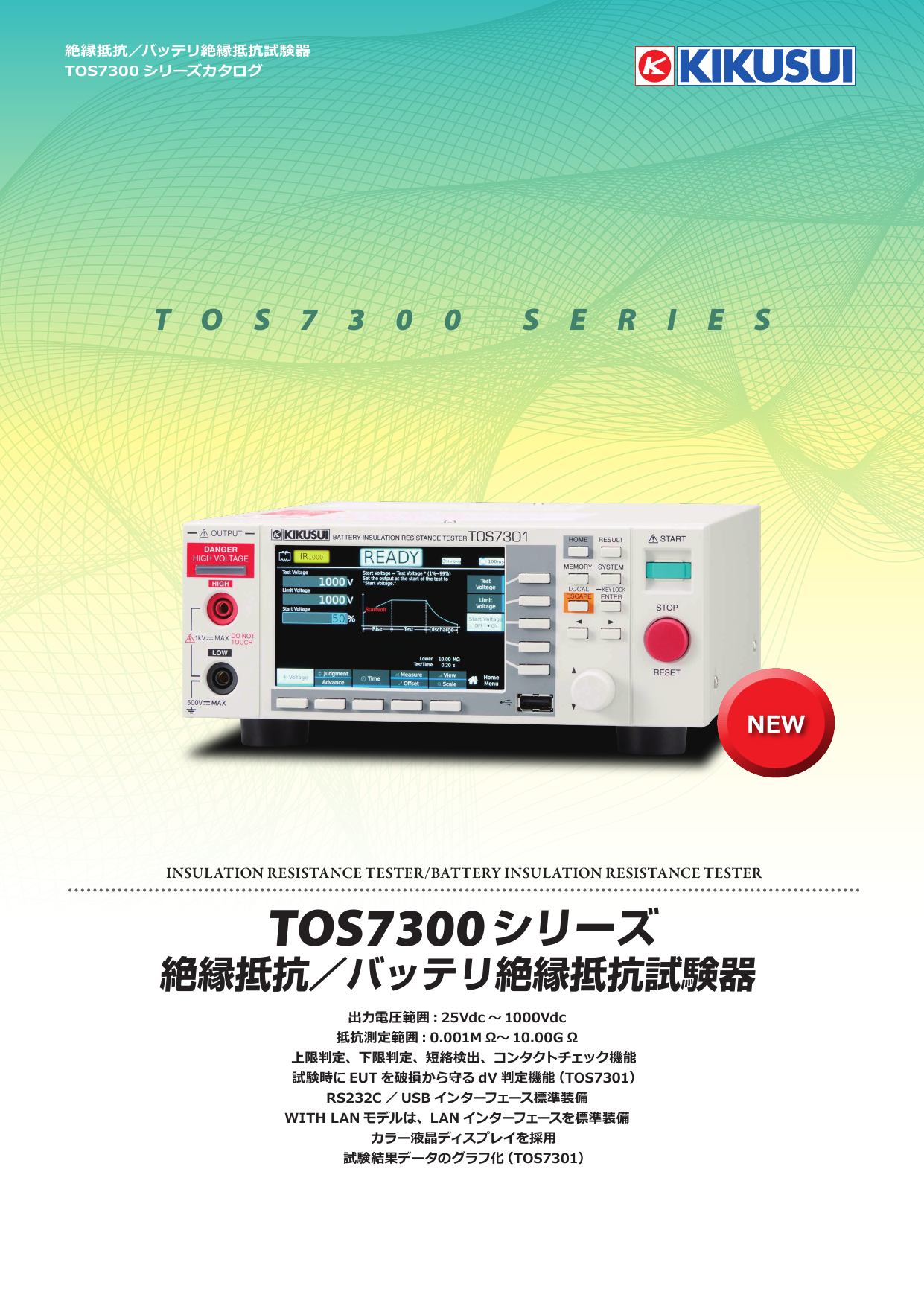

菊水電子工業株式会社 絶縁抵抗／バッテリ絶縁抵抗試験器 (TOS7300シリーズ)
絶縁抵抗／バッテリ絶縁抵抗試験器の特長
研究開発設備、品質保証試験や規格認証機関の試験設備、生産ラインの設備などに…
TOS7300シリーズは、出力電圧は25V〜1000Vdcを1V分解能で任意に設定可能（JIS C 1302の出力特性に準拠）で、各種電気・電子部品から電気・電子機器まで広範囲に使用できる絶縁抵抗試験器です。
4.3インチカラーディスプレイを採用し、各試験設定値や概要、図面の表示などの視認性の向上と分かりやすい操作性を実現しました。
さらにUSB2.0、USB-TMC準拠のUSB、およびRS232Cを標準装備。WITH LANモデルではLANインターフェースを使用できます。シグナルI/Oによる外部コントロールと組み合わせて使用することで、自由度の高い自動試験が実現できます。
また、TOS7301、TOS7301 WITH LANは、試験時にEUTを破損から守るdV判定を使用できるほか、より高速な測定時間（Aperture Time）の選択、試験時における測定データのグラフ表示にも対応しています。
厳しいタクトタイムが求められる二次電池用絶縁抵抗試験器としてのみならず、様々な素材の研究開発用途でもご利用いただけます。
対応機能 / モデル
TOS7300
TOS7300
WITH LAN
TOS7301
TOS7301
WITH LAN
絶縁抵抗試験（IR）
DC 25V ～ 1000V
○
○
○
○
通信インターフェース
USB2.0、RS232C
○
○
○
○
通信インターフェース
LAN
-
○
-
○
データ保存 /CSV 出力
○
○
○
○
試験結果データのグラフ化
-
-
○
○
EUT を破損から守る
dV 判定機能
-
-
○
○
測定時間：最速 10ms の設定
-
-
○
○
コンタクトチェック機能
○
○
○
○
出力電圧範囲：25Vdc 〜 1000Vdc
抵抗測定範囲：0.001M Ω〜 10.00G Ω
上限判定、下限判定、短絡検出、コンタクトチェック機能
試験時に EUT を破損から守る dV 判定機能（TOS7301）
RS232C ／ USB インターフェース標準装備
WITH LAN モデルは、LAN インターフェースを標準装備
カラー液晶ディスプレイを採用
試験結果データのグラフ化（TOS7301）
かんたん操作で高速・安全・確実！！
高速な測定時間
【最速10msで生産性向上！】\n測定時間を10ms*／16.66ms／20ｍs／100ｍsの中から選択することが可能です。測定時間を短くすることでタクトタイムの短縮に貢献します。\n*TOS7301、TOS7301 WITH LANのみ
安全で確実
【コンタクトチェック機能、短絡検出機能を搭載！】\nEUTとの接続不良やテストリードの断線を検出するコンタクトチェック機能や高電圧が印加される前ショート状態のEUTを検出しEUTの破損を防ぐ短絡検出機能を搭載しています。
カラー液晶ディスプレイ採用
【4.3インチカラーディスプレイ採用！】\n4.3インチディスプレイに各試験設定値や概要、図面を表示することで、視認性だけでなくわかりやすい操作を実現しています。
dV 判定機能搭載*
【EUTを破損から守る！】\nデルタ電圧を上回る電圧差分が、連続検出回数（Continuous Count）で指定した回数だけ連続して検出すると、Upper-FAIL（dV）判定され試験を停止するため、EUTを破損から守ることができます。\n*TOS7301、TOS7301 WITH LANのみ
多彩なインターフェース
【自由度の高い自動試験を実現！】\nUSB2.0、USB-TMC準拠のUSB、およびRS232Cを標準装備。WITH LANモデルではLANインターフェースも選択可能です。
試験結果データのグラフ化*
【見たい部分を拡大表示！】\n試料の特性を正確にグラフ化できるので不良等の検出が容易です。\n*TOS7301、TOS7301 WITH LANのみ
研究開発設備、品質保証試験や規格認証機関の試験設備、生産ラインの設備などに…
TOS7300シリーズは、出力電圧は25V〜1000Vdcを1V分解能で任意に設定可能（JIS C 1302の出力特性に準拠）で、各種電気・電子部品から電気・電子機器まで広範囲に使用できる絶縁抵抗試験器です。
4.3インチカラーディスプレイを採用し、各試験設定値や概要、図面の表示などの視認性の向上と分かりやすい操作性を実現しました。
さらにUSB2.0、USB-TMC準拠のUSB、およびRS232Cを標準装備。WITH LANモデルではLANインターフェースを使用できます。シグナルI/Oによる外部コントロールと組み合わせて使用することで、自由度の高い自動試験が実現できます。
また、TOS7301、TOS7301 WITH LANは、試験時にEUTを破損から守るdV判定を使用できるほか、より高速な測定時間（Aperture Time）の選択、試験時における測定データのグラフ表示にも対応しています。
厳しいタクトタイムが求められる二次電池用絶縁抵抗試験器としてのみならず、様々な素材の研究開発用途でもご利用いただけます。
対応機能 / モデル | TOS7300 | TOS7300 WITH LAN | TOS7301 | TOS7301 WITH LAN |
|---|---|---|---|---|
絶縁抵抗試験（IR） DC 25V ～ 1000V | ○ | ○ | ○ | ○ |
通信インターフェース USB2.0、RS232C | ○ | ○ | ○ | ○ |
通信インターフェース LAN | - | ○ | - | ○ |
データ保存 /CSV 出力 | ○ | ○ | ○ | ○ |
試験結果データのグラフ化 | - | - | ○ | ○ |
EUT を破損から守る dV 判定機能 | - | - | ○ | ○ |
測定時間：最速 10ms の設定 | - | - | ○ | ○ |
コンタクトチェック機能 | ○ | ○ | ○ | ○ |
出力電圧範囲：25Vdc 〜 1000Vdc
抵抗測定範囲：0.001M Ω〜 10.00G Ω
上限判定、下限判定、短絡検出、コンタクトチェック機能
試験時に EUT を破損から守る dV 判定機能（TOS7301）
RS232C ／ USB インターフェース標準装備
WITH LAN モデルは、LAN インターフェースを標準装備
カラー液晶ディスプレイを採用
試験結果データのグラフ化（TOS7301）
かんたん操作で高速・安全・確実！！
高速な測定時間
【最速10msで生産性向上！】\n測定時間を10ms*／16.66ms／20ｍs／100ｍsの中から選択することが可能です。測定時間を短くすることでタクトタイムの短縮に貢献します。\n*TOS7301、TOS7301 WITH LANのみ
安全で確実
【コンタクトチェック機能、短絡検出機能を搭載！】\nEUTとの接続不良やテストリードの断線を検出するコンタクトチェック機能や高電圧が印加される前ショート状態のEUTを検出しEUTの破損を防ぐ短絡検出機能を搭載しています。
カラー液晶ディスプレイ採用
【4.3インチカラーディスプレイ採用！】\n4.3インチディスプレイに各試験設定値や概要、図面を表示することで、視認性だけでなくわかりやすい操作を実現しています。
dV 判定機能搭載*
【EUTを破損から守る！】\nデルタ電圧を上回る電圧差分が、連続検出回数（Continuous Count）で指定した回数だけ連続して検出すると、Upper-FAIL（dV）判定され試験を停止するため、EUTを破損から守ることができます。\n*TOS7301、TOS7301 WITH LANのみ
多彩なインターフェース
【自由度の高い自動試験を実現！】\nUSB2.0、USB-TMC準拠のUSB、およびRS232Cを標準装備。WITH LANモデルではLANインターフェースも選択可能です。
試験結果データのグラフ化*
【見たい部分を拡大表示！】\n試料の特性を正確にグラフ化できるので不良等の検出が容易です。\n*TOS7301、TOS7301 WITH LANのみ
