高周波・高電圧を正確に捉える、コンパクトな絶縁型高電圧プローブ
高電圧測定向けに設計された高周波対応プローブ。高い絶縁性能と広帯域特性により、電源装置・インバータ・高周波回路の安全かつ精密な電圧測定を可能にします。
ウェーブクレスト株式会社 高電圧プローブ （40KV, 100MHz） (P6040A)
高電圧プローブ （40KV, 100MHz）の特長

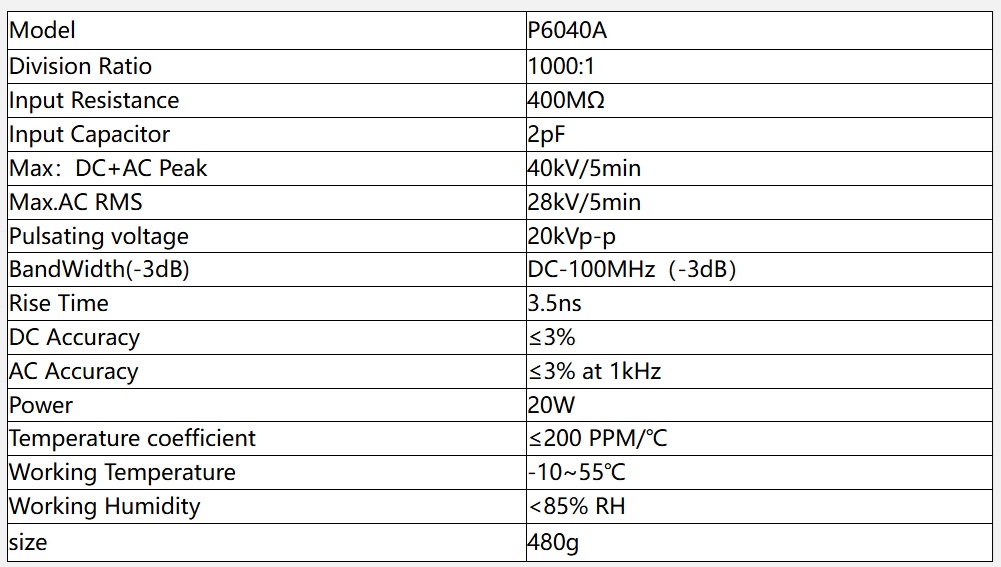

主な仕様
40kV・100MHz対応の高電圧プローブ。 高速過渡応答（3.5ns）と低容量（2pF）で、インバータ・高電圧パルス測定に適したモデル。
● 最大測定電圧：40 kV（DC＋ACピーク、5分）
● AC RMS：28 kV（5分）
● 分圧比：1000：1
● 入力抵抗：400 MΩ
● 入力容量：2 pF
● 帯域幅：DC ～ 100 MHz（−3 dB）
● 立ち上がり時間：3.5 ns
● パルス電圧：20 kVp-p
● DC精度：≤3%
● AC精度：≤3% @ 1 kHz
● 温度係数：≤200 ppm/℃
● 動作温度：−10 ～ 55 ℃
● 動作湿度：＜85% RH
● 重量：約 480 g
● インターフェース：BNC（各社オシロスコープに対応）
＊仕様は予告なく変更される場合がございます
主な仕様
40kV・100MHz対応の高電圧プローブ。 高速過渡応答（3.5ns）と低容量（2pF）で、インバータ・高電圧パルス測定に適したモデル。
● 最大測定電圧：40 kV（DC＋ACピーク、5分）
● AC RMS：28 kV（5分）
● 分圧比：1000：1
● 入力抵抗：400 MΩ
● 入力容量：2 pF
● 帯域幅：DC ～ 100 MHz（−3 dB）
● 立ち上がり時間：3.5 ns
● パルス電圧：20 kVp-p
● DC精度：≤3%
● AC精度：≤3% @ 1 kHz
● 温度係数：≤200 ppm/℃
● 動作温度：−10 ～ 55 ℃
● 動作湿度：＜85% RH
● 重量：約 480 g
● インターフェース：BNC（各社オシロスコープに対応）
＊仕様は予告なく変更される場合がございます

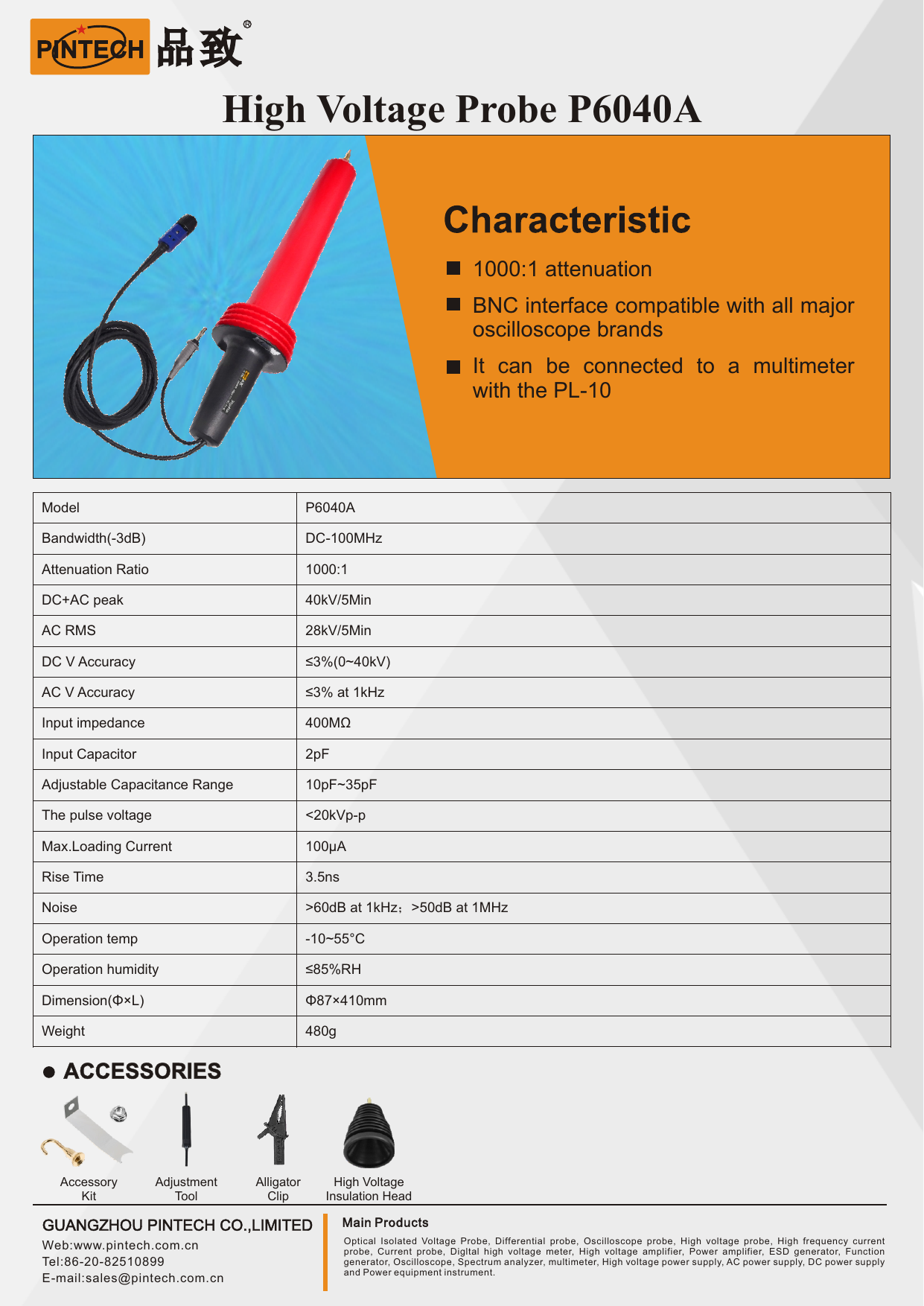

高電圧プローブ （40KV, 100MHz）の資料ダウンロード
