グラフテック岩通計測株式会社 高電圧高速データロガー (midi LOGGER HV GL2000)

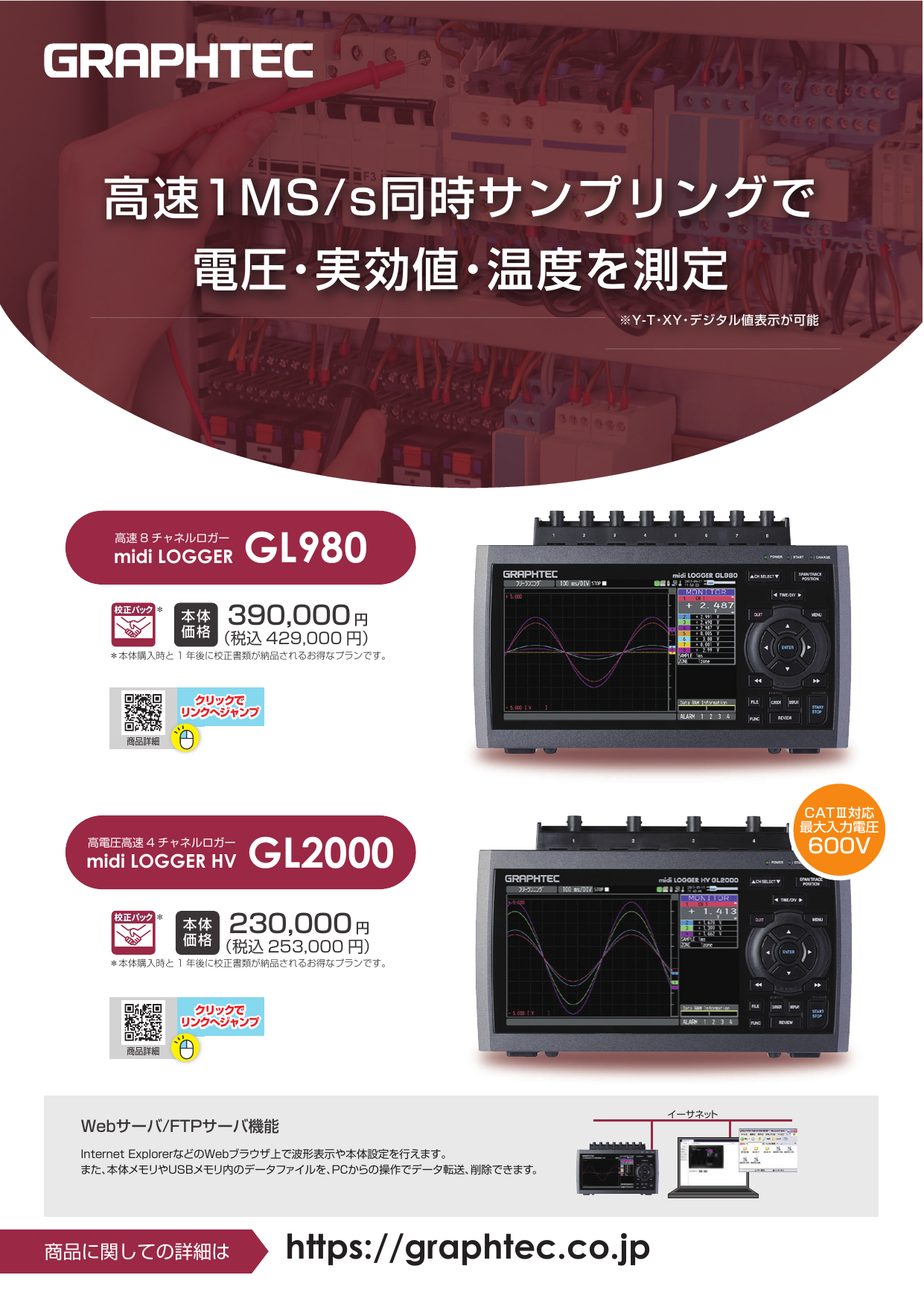

高電圧高速データロガーの特長
高電圧高速データロガーの特長

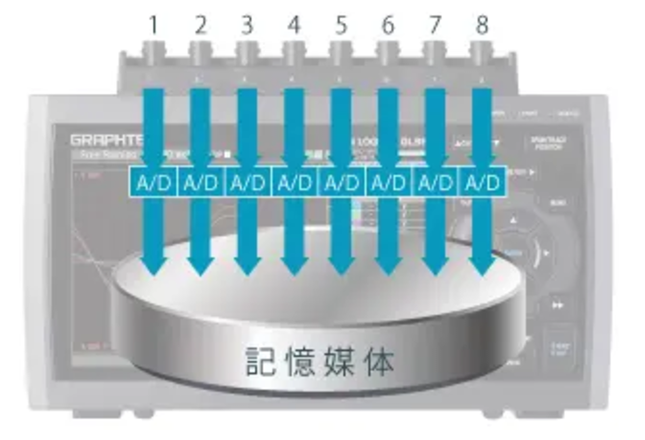

全チャネル絶縁同時1MS/s の高速サンプリング
他のチャネルの影響を受けにくい、チャネル間絶縁を採用するとともに、A/Dも16bitを採用し、高速で高分解能な測定ができます。
サンプリングは、全チャネル同時サンプリングにより、チャネル間の時間差がなく測定が可能です。
また、外部機器からの信号のタイミングに合わせてサンプリングを行う外部サンプリング機能も搭載しています。

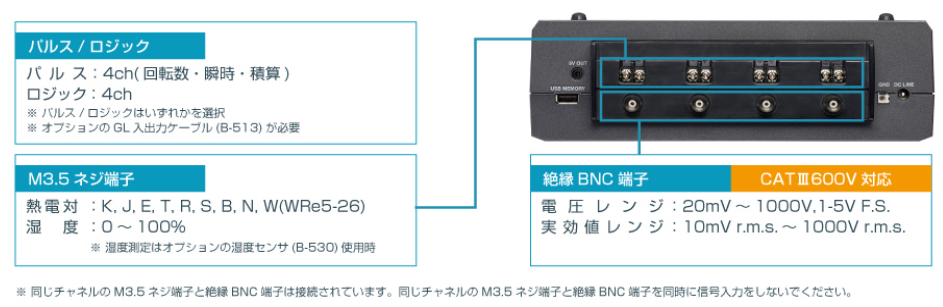

CATⅢ対応＆マルチファンクション入力
マルチファンクション入力で、電圧や温度などの各現象を高速で同時に測定ができます。
■CATⅢ600V対応により分電盤から電源を直接取り込む電源回路を測定可能
■実効値測定対応により繰り返し波形での異常値計測が容易に可能
■物理量センサからの電圧出力を測定し、元の物理量でデータを保存可能なスケーリング機能を搭載
■特定のチャネル同士の四則演算（+,-,×,÷）ができます。※保存ファイル形式がGBD形式の場合のみ
豊富なトリガ機能

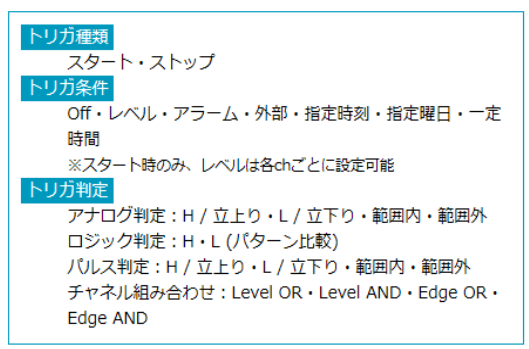

本器のトリガ機能は、各チャネルごとの入力信号値によるレベルトリガの他に、さまざまな種類のトリガ機能を搭載しています。
アラーム機能＆出力

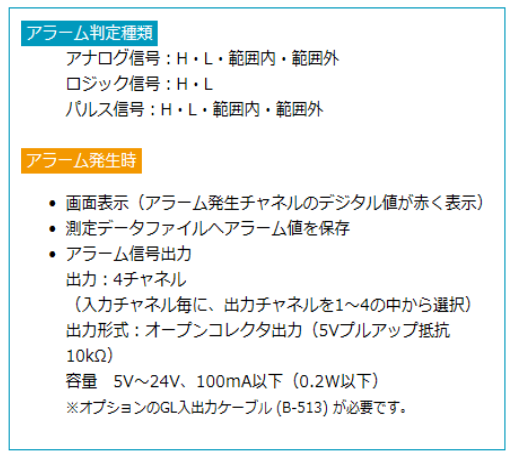

各チャネルごとに、アラーム発生点を設定できます。アラーム発生時には、下記で異常をお知らせします。
7インチの大型液晶で見やすい波形表示
下記4画面の他にもデジタル値表示・全波形表示画面を搭載しています。

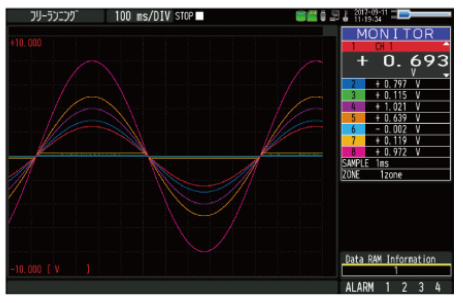

■波形＋デジタル値
アナログ波形とデジタル値を表示。波形表示は、1・2・4・8ゾーンに分割表示ができ、入力チャネルごとに表示位置を選択できます。

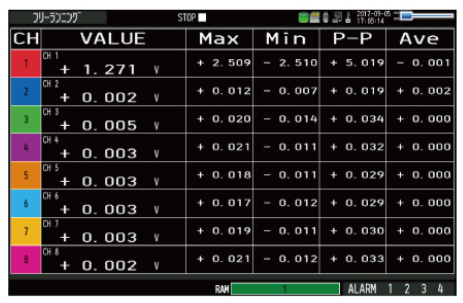

■ロギング＋リアルタイム統計演算表示
ロギング表示では、デジタル値のみの表示とデジタル値＋リアルタイム統計演算値の表示が選択できます。デジタル値のみの表示では、2分割(2チャネル分表示)、4分割(4チャネル分表示)、8分割（8チャネル分表示)が選択できます。デジタル値＋リアルタイム統計演算値の表示では、デジタル値(現在の測定値）とリアルタイム統計演算値の最大・最小・P-P・平均値を表示します。

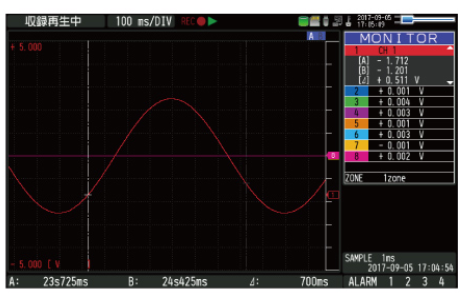

■測定中データの再生表示
収録中に測定を止めずに過去のデータを表示。カーソルを使用し、スクロールもできます。

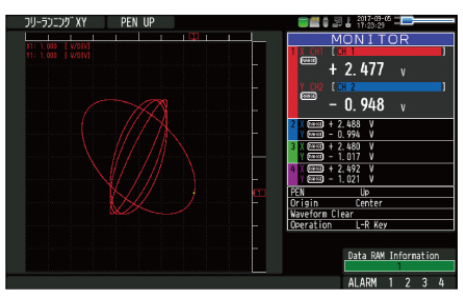

■X-Y表示
X-Yレコーダの操作性を再現。ペンアップ/ダウンやポジション移動の機能も搭載しています。
大容量の4MW/ch 内蔵RAMと、8GB 内蔵フラッシュメモリを搭載

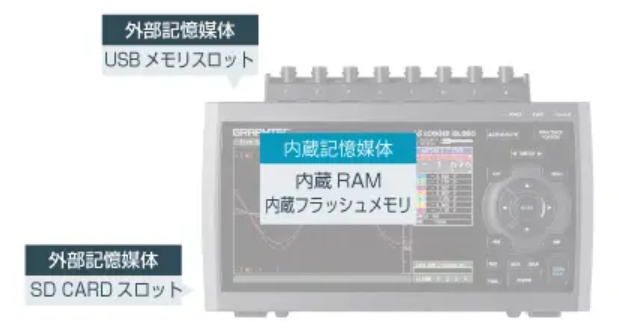

▼内部記憶媒体
・4MW/chの内蔵RAM
・8GBの内蔵フラッシュメモリ
▼外部記憶媒体
・SDメモリカード
・USBメモリ
■便利なデータ収録機能
・内蔵RAM ブロック分割機能
・リング収録機能
・バックアップ機能&外部記憶媒体交換機能
・自動保存機能

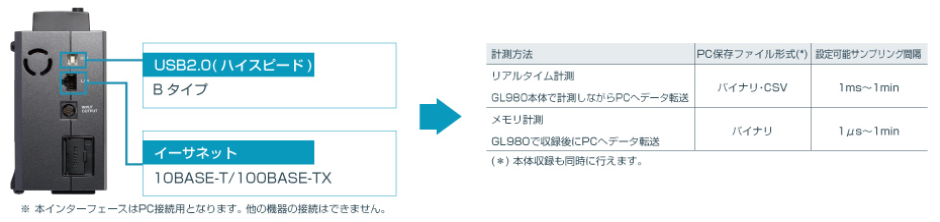

イーサネット(LAN)とUSBインタフェースを搭載し、PCと通信が可能
■イーサネット(LAN)インタフェースを使用した便利な機能
イーサネット(LAN)インタフェースを使用した場合、標準付属ソフトウェア（GL980_2000-APS）を使用しなくてもGL980を制御・ 現在値確認・ファイル転送等を行うことができます
・WEBサーバ機能、FTPサーバ機能、NTPクライアント機能、メール送信機能
■USBインタフェースを使用した場合の便利な機能
USBドライブモードを使用すると、本体内蔵フラッシュメモリをPCの外付け記録媒体として認識させ、内蔵フラッシュメモリ、SDメモリカード内のデータファイルをPCへ転送や削除ができます。
※ USBメモリは対応しておりません。
リアルタイム計測にも対応する専用ソフトウェア

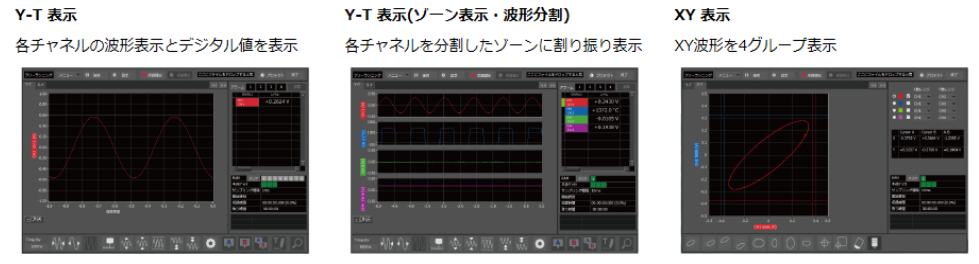

測定画面にY-T・XY表示を搭載
■GL980_2000-APSの便利な機能
PCソフトウェア独自の機能として、ファイルの重ね書き・連結機能、ダイレクトエクセル機能、印刷機能を搭載
高電圧高速データロガーの特長
全チャネル絶縁同時1MS/s の高速サンプリング
他のチャネルの影響を受けにくい、チャネル間絶縁を採用するとともに、A/Dも16bitを採用し、高速で高分解能な測定ができます。
サンプリングは、全チャネル同時サンプリングにより、チャネル間の時間差がなく測定が可能です。
また、外部機器からの信号のタイミングに合わせてサンプリングを行う外部サンプリング機能も搭載しています。
CATⅢ対応＆マルチファンクション入力
マルチファンクション入力で、電圧や温度などの各現象を高速で同時に測定ができます。
■CATⅢ600V対応により分電盤から電源を直接取り込む電源回路を測定可能
■実効値測定対応により繰り返し波形での異常値計測が容易に可能
■物理量センサからの電圧出力を測定し、元の物理量でデータを保存可能なスケーリング機能を搭載
■特定のチャネル同士の四則演算（+,-,×,÷）ができます。※保存ファイル形式がGBD形式の場合のみ
豊富なトリガ機能
本器のトリガ機能は、各チャネルごとの入力信号値によるレベルトリガの他に、さまざまな種類のトリガ機能を搭載しています。
アラーム機能＆出力
各チャネルごとに、アラーム発生点を設定できます。アラーム発生時には、下記で異常をお知らせします。
7インチの大型液晶で見やすい波形表示
下記4画面の他にもデジタル値表示・全波形表示画面を搭載しています。
■波形＋デジタル値
アナログ波形とデジタル値を表示。波形表示は、1・2・4・8ゾーンに分割表示ができ、入力チャネルごとに表示位置を選択できます。
■ロギング＋リアルタイム統計演算表示
ロギング表示では、デジタル値のみの表示とデジタル値＋リアルタイム統計演算値の表示が選択できます。デジタル値のみの表示では、2分割(2チャネル分表示)、4分割(4チャネル分表示)、8分割（8チャネル分表示)が選択できます。デジタル値＋リアルタイム統計演算値の表示では、デジタル値(現在の測定値）とリアルタイム統計演算値の最大・最小・P-P・平均値を表示します。
■測定中データの再生表示
収録中に測定を止めずに過去のデータを表示。カーソルを使用し、スクロールもできます。
■X-Y表示
X-Yレコーダの操作性を再現。ペンアップ/ダウンやポジション移動の機能も搭載しています。
大容量の4MW/ch 内蔵RAMと、8GB 内蔵フラッシュメモリを搭載
▼内部記憶媒体
・4MW/chの内蔵RAM
・8GBの内蔵フラッシュメモリ
▼外部記憶媒体
・SDメモリカード
・USBメモリ
■便利なデータ収録機能
・内蔵RAM ブロック分割機能
・リング収録機能
・バックアップ機能&外部記憶媒体交換機能
・自動保存機能
イーサネット(LAN)とUSBインタフェースを搭載し、PCと通信が可能
■イーサネット(LAN)インタフェースを使用した便利な機能
イーサネット(LAN)インタフェースを使用した場合、標準付属ソフトウェア（GL980_2000-APS）を使用しなくてもGL980を制御・ 現在値確認・ファイル転送等を行うことができます
・WEBサーバ機能、FTPサーバ機能、NTPクライアント機能、メール送信機能
■USBインタフェースを使用した場合の便利な機能
USBドライブモードを使用すると、本体内蔵フラッシュメモリをPCの外付け記録媒体として認識させ、内蔵フラッシュメモリ、SDメモリカード内のデータファイルをPCへ転送や削除ができます。
※ USBメモリは対応しておりません。
リアルタイム計測にも対応する専用ソフトウェア
測定画面にY-T・XY表示を搭載
■GL980_2000-APSの便利な機能
PCソフトウェア独自の機能として、ファイルの重ね書き・連結機能、ダイレクトエクセル機能、印刷機能を搭載
