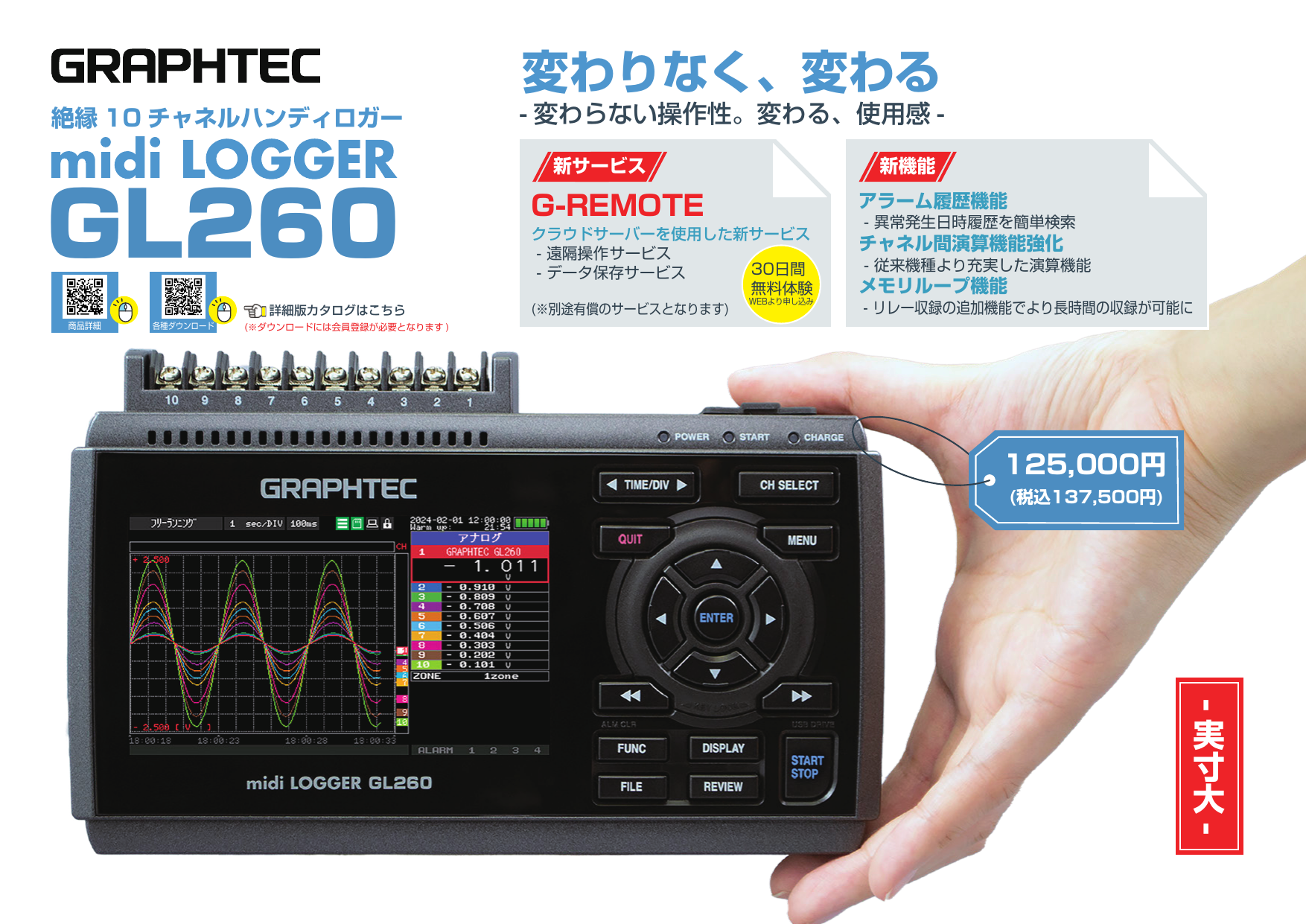

変わりなく、変わる。 無線LAN対応の高性能データロガー
■3つの新機能(アラーム履歴・CH演算強化・メモリループ機能) ■GL240の操作性はそのままに、使用感が大幅に向上 ■全チャネル絶縁マルチファンクション入力に対応 ■チャネル数を絞ることで最高10msでのデータ収録が可能 ■オプションの無線LANユニット使用でPCとワイヤレス計測が可能
グラフテック岩通計測株式会社 絶縁多チャネルロガー (midi LOGGER GL260)
絶縁多チャネルロガーの特長
絶縁多チャネルロガーの特長

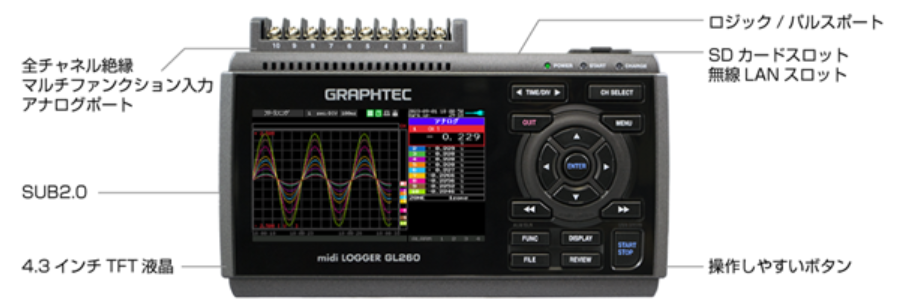

絶縁マルチファンクション入力
アナログ入力チャネルは、全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。
また、マルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
さらに、ロジック入力または、パルス入力用に4chも装備しています。
電圧 20mV～100V、1-5V/f.s. 温度 熱電対：R,S,B,K,E,T,J,N,W(WRe5-26) 湿度 0～100%(オプションのB-530必要) パルス 4ch、積算・瞬時・回転数 ロジック 4ch

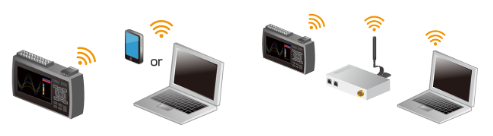

無線LANユニットでPCとワイヤレス計測
無線LANユニットを装着、用途に合わせて「アクセスポイント」「ステーション」の切り替えが可能。
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能。
最高10msのサンプリング速度に対応
アナログ入力チャネルのチャネル数を絞る事により最高10msでのデータ収録が可能です。
サンプリング速度 10ms 20ms 50ms 100ms 使用可能ch 1 2 5 10 測定対象 電圧 〇 〇 〇 〇 温度 － － － 〇
8GBメモリで長時間収録でも安心計測
収録時間例 (アナログ10chのみ使用時、2GB収録時)
サンプリング速度 10ms 50ms 100ms 200ms 500ms 1s 10s GBD形式時 41日 88日 103日 207日 365日以上 365日以上 365日以上 CSV形式時 3日 11日 16日 36日 91日 182日 365日以上
※収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。10ms：1ch、20ms：2ch、50ms：5ch、100ms：10ch
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
GL260の1回のデータ収録容量は2GBとなります。
本機能を使用することにより、データを取りこぼし無く2GB単位でファイルを区切って連続収録できます。
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDメモリカード交換機能
データの収録中にSDメモリカードの入れ替えが可能な機能です。
※無線LANユニット(B-568)を装着した場合、SDメモリカードを装着することはできません。
便利な機能・操作性向上
■便利な機能
・アラーム出力機能・アラーム履歴機能・チャネル演算強化・オートスパン・USBドライブモード・3WAY電源に対応
■操作性向上
・WEBサーバー機能高速化・波形設定簡略化・不要メニューの非表示設定・HELP QRコード表示・
視認性向上(ディスプレイ彩度UP/MENUツリー改造/フォント変更）
絶縁多チャネルロガーの特長
絶縁マルチファンクション入力
アナログ入力チャネルは、全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。
また、マルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
さらに、ロジック入力または、パルス入力用に4chも装備しています。
| 電圧 | 20mV～100V、1-5V/f.s. |
| 温度 | 熱電対：R,S,B,K,E,T,J,N,W(WRe5-26) |
| 湿度 | 0～100%(オプションのB-530必要) |
| パルス | 4ch、積算・瞬時・回転数 |
| ロジック | 4ch |
無線LANユニットでPCとワイヤレス計測
無線LANユニットを装着、用途に合わせて「アクセスポイント」「ステーション」の切り替えが可能。
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能。
最高10msのサンプリング速度に対応
アナログ入力チャネルのチャネル数を絞る事により最高10msでのデータ収録が可能です。
| サンプリング速度 | 10ms | 20ms | 50ms | 100ms | |
| 使用可能ch | 1 | 2 | 5 | 10 | |
| 測定対象 | 電圧 | 〇 | 〇 | 〇 | 〇 |
| 温度 | － | － | － | 〇 | |
8GBメモリで長時間収録でも安心計測
収録時間例 (アナログ10chのみ使用時、2GB収録時)
| サンプリング速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
| GBD形式時 | 41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
| CSV形式時 | 3日 | 11日 | 16日 | 36日 | 91日 | 182日 | 365日以上 |
※収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。10ms：1ch、20ms：2ch、50ms：5ch、100ms：10ch
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
GL260の1回のデータ収録容量は2GBとなります。
本機能を使用することにより、データを取りこぼし無く2GB単位でファイルを区切って連続収録できます。
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDメモリカード交換機能
データの収録中にSDメモリカードの入れ替えが可能な機能です。
※無線LANユニット(B-568)を装着した場合、SDメモリカードを装着することはできません。
便利な機能・操作性向上
■便利な機能
・アラーム出力機能・アラーム履歴機能・チャネル演算強化・オートスパン・USBドライブモード・3WAY電源に対応
■操作性向上
・WEBサーバー機能高速化・波形設定簡略化・不要メニューの非表示設定・HELP QRコード表示・
視認性向上(ディスプレイ彩度UP/MENUツリー改造/フォント変更）
