多チャネル測定をもっと手軽に、もっと速く
■新たに30ch端子を加え、選べる４つの端子でフレキシブルな選択肢 20ch～最大200chまで拡張可能 ■アナログ端子は、全チャネル絶縁入力 ■電圧・温度・湿度・ロジック・パルスのマルチファンクション入力 ■6つの新機能 (サンプリング高速化・メモリループ機能・チャネルコピー機能・アラーム履歴・CH演算強化・Modbus対応) ■遠隔計測G-REMOTE対応（オプション）
グラフテック岩通計測株式会社 絶縁多チャネルハンディロガー ( midi LOGGER GL860)
絶縁多チャネルハンディロガーの特長
絶縁多チャネルハンディロガーの特長
絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用。さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
■電圧を測定したい
20ｍV～100Vまで豊富なレンジ搭載
■温度を測定したい
熱電対 : K, J, E, T, R, S, B, N, C（旧W:WRe5-26)
測温抵抗体※（三線式のみ）：Pt100・JPt100・Pt1000(IEC751)
※B-565のみ
■電流（4-20mA）を測定したい
オプションでシャント抵抗250Ω（B-551※）を用意し、測定レンジに専用の1-5Vレンジを搭載
※スクリューレス端子では使用不可
■湿度を測定したい
オプションで専用湿度センサ（B-530）を用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
■デジタルI/Oも装備
オプションの入出力ケーブル（B-513）を接続することによりデジタルI/Oを使用できます。
＜入力：ロジック/パルス入力 (いずれか4点)＞
ロジック : 無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力でのH.L判定
パルス : 3つのモード（回転数・積算・瞬時）から各チャネルごとに選択可能
＜出力：アラーム出力４点＞
入力チャネルごとにアラーム条件設定可能。アラーム発生時に出力1~4から信号出力可能
用途に応じて選べる4種類の端子ラインアップ
＜＜端子仕様比較＞＞
B-565 B-563SL-30 B-563 B-563SL 入力ch数 20ch 30ch 20ch 20ch 入力端子形状 M3ネジ スクリューレス M3ネジ スクリューレス 入力方式 フォトモスリレーによるスキャン方式、全ch絶縁、平衡入力 測定
レンジ
電圧 20・50・100・200・500mV・1・2・5・10・20・50・100V、1-5V F.S 温度 熱電対 K・J・E・T・R・S・B・N・C(旧W(WRe5-26)) 測温抵抗体
(三線式) Pt100・JPt100・
Pt1000(IEC751)
使用不可 湿度 0～100%(別途専用湿度センサB-530必要) 最大
入力
電圧
入力端子 20mV～2Vレンジ：60Vp-p(入力端子+/-間) ＋／－間 5V～100Vレンジ：110Vp-p(入力端子+/-間) 入力端子／入力端子間 600Vp-p 60Vp-p 入力端子／GND間 300Vp-p 60Vp-p 耐電圧 入力端子／入力端子間 600Vp-p 350Vp-p 1分間 入力端子／GND間 2300VACrms 1分間 350Vp-p 1分間 使用温度環境 0～45℃
アナログ信号入力ポートのチャネル拡張
端子台のチャネル数は20chから最大200chまで、20chまたは30chごとに拡張が可能です。
拡張端子接続ケーブル (50cm / 2mの2種類) を使用して本体－端子間または、端子－端子間を離すことが可能です。
※ノイズの影響がある場合は、サンプリング速度を遅くしてください。
＜＜多チャネル時に便利な設定コピー機能＞＞
特定チャネルの入力やレンジ、フィルタ、EUなどの各設定を他のチャネルに一括でコピーできる機能です。
チャネルを選ぶだけで設定でき、測定前の準備時間を大幅に削減できます。その他にトリガやアラームの設定もコピー可能です。
最高5msのサンプリング速度に対応
チャネル数を絞ることにより最高5msでのデータ収録が可能です。
サンプリング速度 5ms 10ms 20ms 50ms 100ms 200ms 500ms 1s 使用可能ch数 1 2 4 10 20 50 100 1s 測定対象 電圧/湿度 〇 〇 〇 〇 〇 〇 〇 〇 温度 － － － － 〇 〇 〇 〇
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDカード交換機能
データ収録中にSDカードの入れ替えが可能な機能です。
※無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。
■バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔 : 1・2・6・12・24時間
バックアップ先 : 本体メモリ・SDメモリカード・FTP
ファイル形式 : GBD・CSV（サンプリング速度100msよりも遅い場合のみ、その他制限あり）
測定環境に応じて選べるPCインタフェース
インタフェースを介してPC等から本体の設定やデータ収録・データ転送等が可能です。
■オプションの無線LANユニット(B-568)でPCとワイヤレス計測
■標準でイーサネット(10BASE-T/100BASE-TX)を装備しPCと有線接続
■標準でUSBポートを装備しPCと簡単接続
■Modbus/TCPを搭載
遠隔操作・データデータ収録サービス G-REMOTE
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単に GL の遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
PCアプリケーションソフトウェア
2種類のPCソフトウェアを用意
■GL28-APS
GL860/840/260/240とPCを接続して、波形の確認や収録、データの再生や保存・管理、設定などを行うPC用アプリケーション
■GL-Connection
GLシリーズとPCをLAN / USB接続で収録データ管理可能
ソフトウェア開発キット（SDK）をご提供可能
お客様独自のPCアプリケーションソフトウェアでGL860の制御やデータ収録をご希望のお客様を対象に、ソフトウェア開発キット （SDK）を無償提供しております。
絶縁多チャネルハンディロガーの特長
絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用。さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
■電圧を測定したい
20ｍV～100Vまで豊富なレンジ搭載
■温度を測定したい
熱電対 : K, J, E, T, R, S, B, N, C（旧W:WRe5-26)
測温抵抗体※（三線式のみ）：Pt100・JPt100・Pt1000(IEC751)
※B-565のみ
■電流（4-20mA）を測定したい
オプションでシャント抵抗250Ω（B-551※）を用意し、測定レンジに専用の1-5Vレンジを搭載
※スクリューレス端子では使用不可
■湿度を測定したい
オプションで専用湿度センサ（B-530）を用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
■デジタルI/Oも装備
オプションの入出力ケーブル（B-513）を接続することによりデジタルI/Oを使用できます。
＜入力：ロジック/パルス入力 (いずれか4点)＞
ロジック : 無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力でのH.L判定
パルス : 3つのモード（回転数・積算・瞬時）から各チャネルごとに選択可能
＜出力：アラーム出力４点＞
入力チャネルごとにアラーム条件設定可能。アラーム発生時に出力1~4から信号出力可能

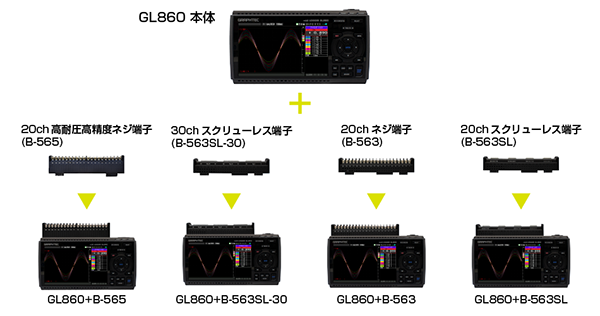

用途に応じて選べる4種類の端子ラインアップ
＜＜端子仕様比較＞＞
| B-565 | B-563SL-30 | B-563 | B-563SL | |||
|---|---|---|---|---|---|---|
| 入力ch数 | 20ch | 30ch | 20ch | 20ch | ||
| 入力端子形状 | M3ネジ | スクリューレス | M3ネジ | スクリューレス | ||
| 入力方式 | フォトモスリレーによるスキャン方式、全ch絶縁、平衡入力 | |||||
測定 レンジ | 電圧 | 20・50・100・200・500mV・1・2・5・10・20・50・100V、1-5V F.S | ||||
| 温度 | 熱電対 | K・J・E・T・R・S・B・N・C(旧W(WRe5-26)) | ||||
| 測温抵抗体 (三線式) | Pt100・JPt100・ Pt1000(IEC751) | 使用不可 | ||||
| 湿度 | 0～100%(別途専用湿度センサB-530必要) | |||||
最大 入力 | 入力端子 | 20mV～2Vレンジ：60Vp-p(入力端子+/-間) | ||||
| ＋／－間 | 5V～100Vレンジ：110Vp-p(入力端子+/-間) | |||||
| 入力端子／入力端子間 | 600Vp-p | 60Vp-p | ||||
| 入力端子／GND間 | 300Vp-p | 60Vp-p | ||||
| 耐電圧 | 入力端子／入力端子間 | 600Vp-p | 350Vp-p 1分間 | |||
| 入力端子／GND間 | 2300VACrms 1分間 | 350Vp-p 1分間 | ||||
| 使用温度環境 | 0～45℃ | |||||

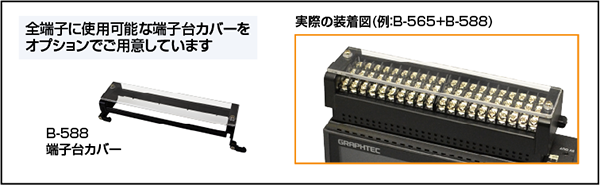

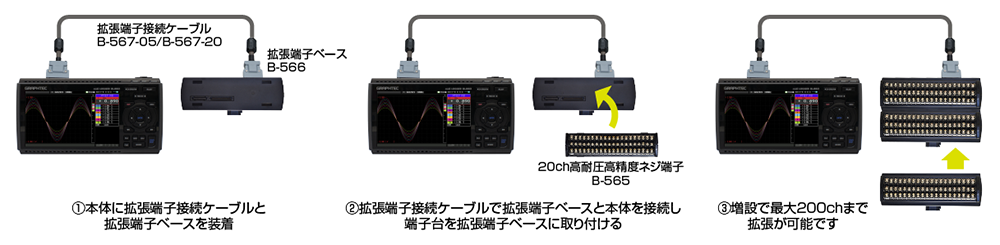

アナログ信号入力ポートのチャネル拡張
端子台のチャネル数は20chから最大200chまで、20chまたは30chごとに拡張が可能です。
拡張端子接続ケーブル (50cm / 2mの2種類) を使用して本体－端子間または、端子－端子間を離すことが可能です。
※ノイズの影響がある場合は、サンプリング速度を遅くしてください。

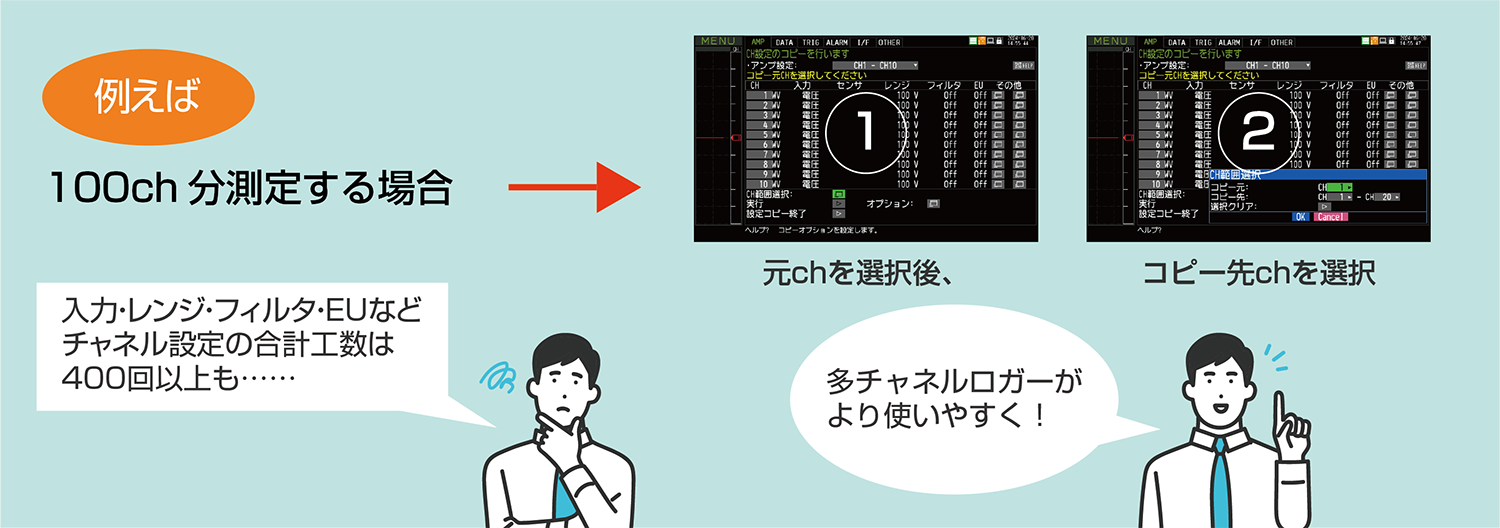

＜＜多チャネル時に便利な設定コピー機能＞＞
特定チャネルの入力やレンジ、フィルタ、EUなどの各設定を他のチャネルに一括でコピーできる機能です。
チャネルを選ぶだけで設定でき、測定前の準備時間を大幅に削減できます。その他にトリガやアラームの設定もコピー可能です。
最高5msのサンプリング速度に対応
チャネル数を絞ることにより最高5msでのデータ収録が可能です。
| サンプリング速度 | 5ms | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | |
|---|---|---|---|---|---|---|---|---|---|
| 使用可能ch数 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 1s | |
| 測定対象 | 電圧/湿度 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 温度 | － | － | － | － | 〇 | 〇 | 〇 | 〇 | |
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDカード交換機能
データ収録中にSDカードの入れ替えが可能な機能です。
※無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。
■バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔 : 1・2・6・12・24時間
バックアップ先 : 本体メモリ・SDメモリカード・FTP
ファイル形式 : GBD・CSV（サンプリング速度100msよりも遅い場合のみ、その他制限あり）
測定環境に応じて選べるPCインタフェース
インタフェースを介してPC等から本体の設定やデータ収録・データ転送等が可能です。
■オプションの無線LANユニット(B-568)でPCとワイヤレス計測
■標準でイーサネット(10BASE-T/100BASE-TX)を装備しPCと有線接続
■標準でUSBポートを装備しPCと簡単接続
■Modbus/TCPを搭載
遠隔操作・データデータ収録サービス G-REMOTE
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単に GL の遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
PCアプリケーションソフトウェア
2種類のPCソフトウェアを用意
■GL28-APS
GL860/840/260/240とPCを接続して、波形の確認や収録、データの再生や保存・管理、設定などを行うPC用アプリケーション
■GL-Connection
GLシリーズとPCをLAN / USB接続で収録データ管理可能
ソフトウェア開発キット（SDK）をご提供可能
お客様独自のPCアプリケーションソフトウェアでGL860の制御やデータ収録をご希望のお客様を対象に、ソフトウェア開発キット （SDK）を無償提供しております。

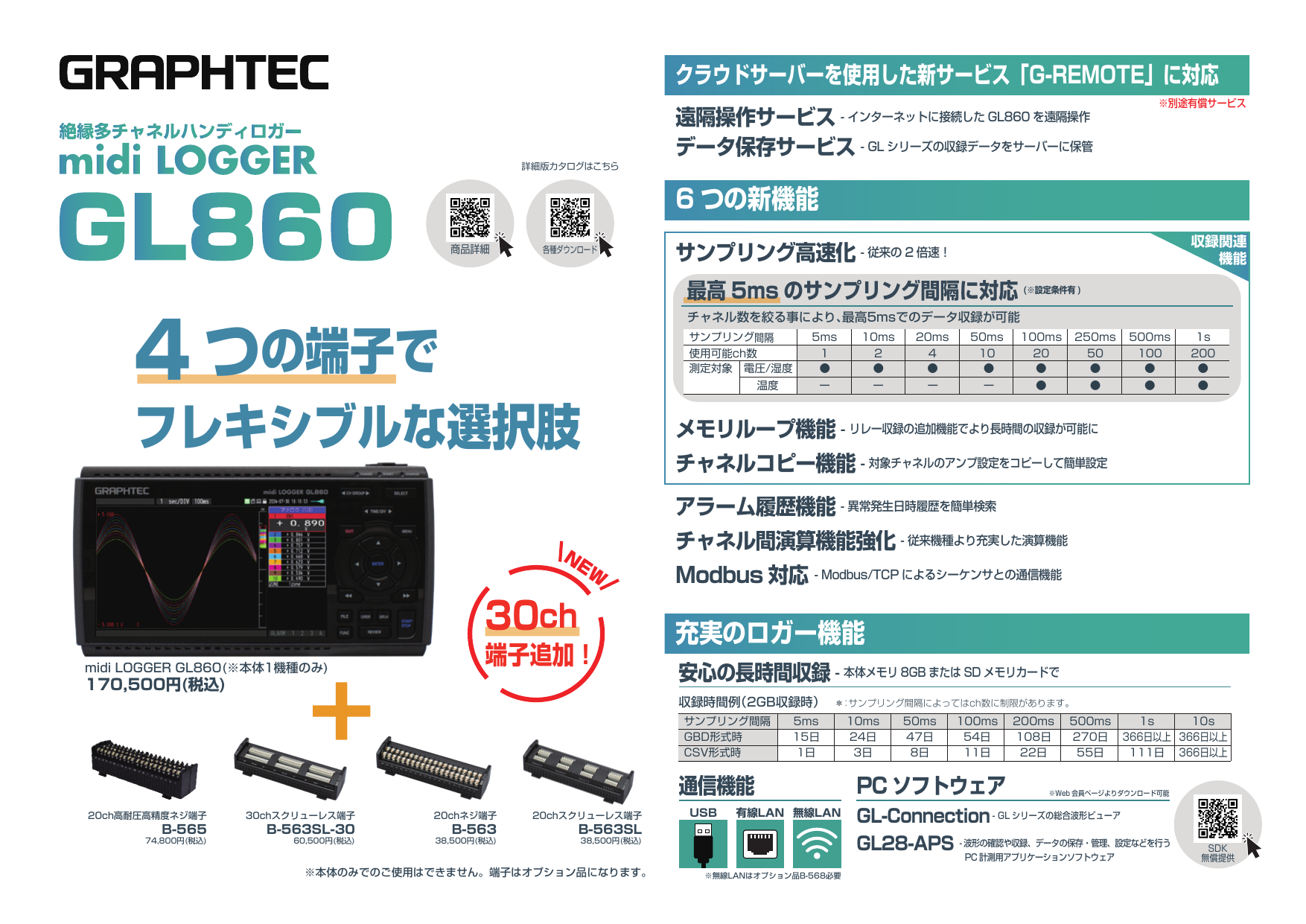

絶縁多チャネルハンディロガーの資料ダウンロード
