世界最高分解能のナノインデンター
i04 Femto-Indenter は、マイクロおよびナノスケールで材料の機械的およびトライボロジー的特性を正確に定量できる高解像度なナノメカニカルテストシステムです。
オックスフォード・インストゥルメンツ株式会社 i04 (i04)
i04の特長
主要な機能
比類なきダイナミックレンジ

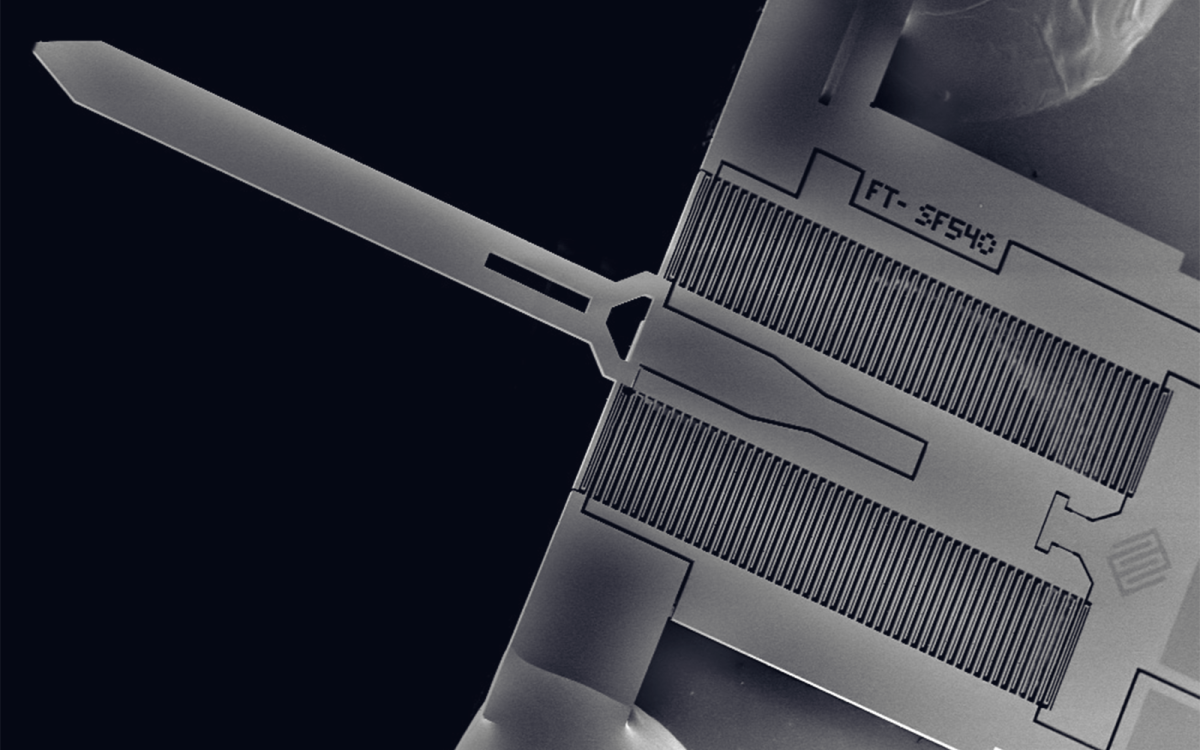

マイクロエレクトロメカニカルシステム（MEMS）をベースとした力センサーは、極めて小さい可動質量と高い剛性により、最大 100 kHz という比類ないダイナミックレンジを実現します。さらに、MEMS の精密な製造公差によりノイズフロアを 500 pN まで低減することが可能です。
共鳴周波数：最大 100 kHz
強制ノイズフロア：500pN まで低減
最高解像度
ナノインデンターの重要な品質指標の一つは、押込み深さをどれだけ正確に測定できるかです。この性能は、変位センサーのノイズフロア（実質的な分解能）によって限界が決まります。

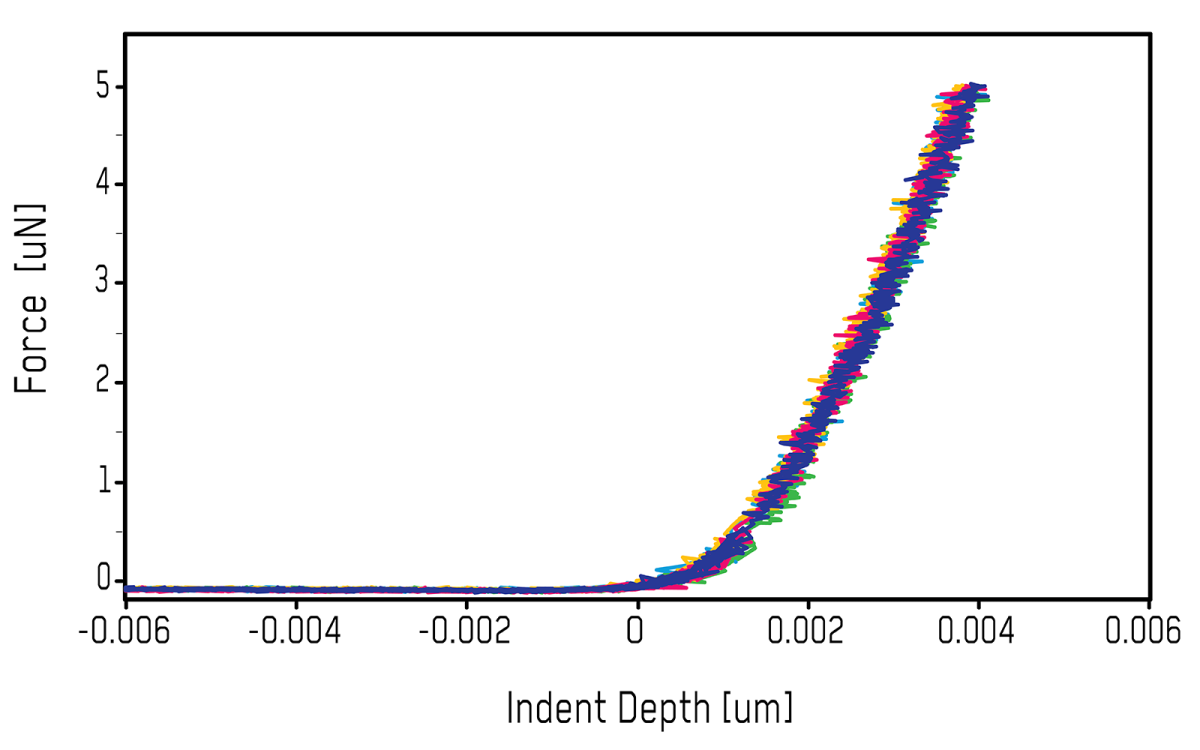

当社の FT-I04 フェムト・インデンターは、50 pm未満という比類ないノイズフロアを実現しており、非常に浅い深さの測定でも優れた結果を出します。本例ではわずか5 nmの深さで石英ガラスに圧痕をつけましたが、高い再現性を持つ圧痕曲線を得ることができました。
位相シフトノイズフロア：50 pm 未満

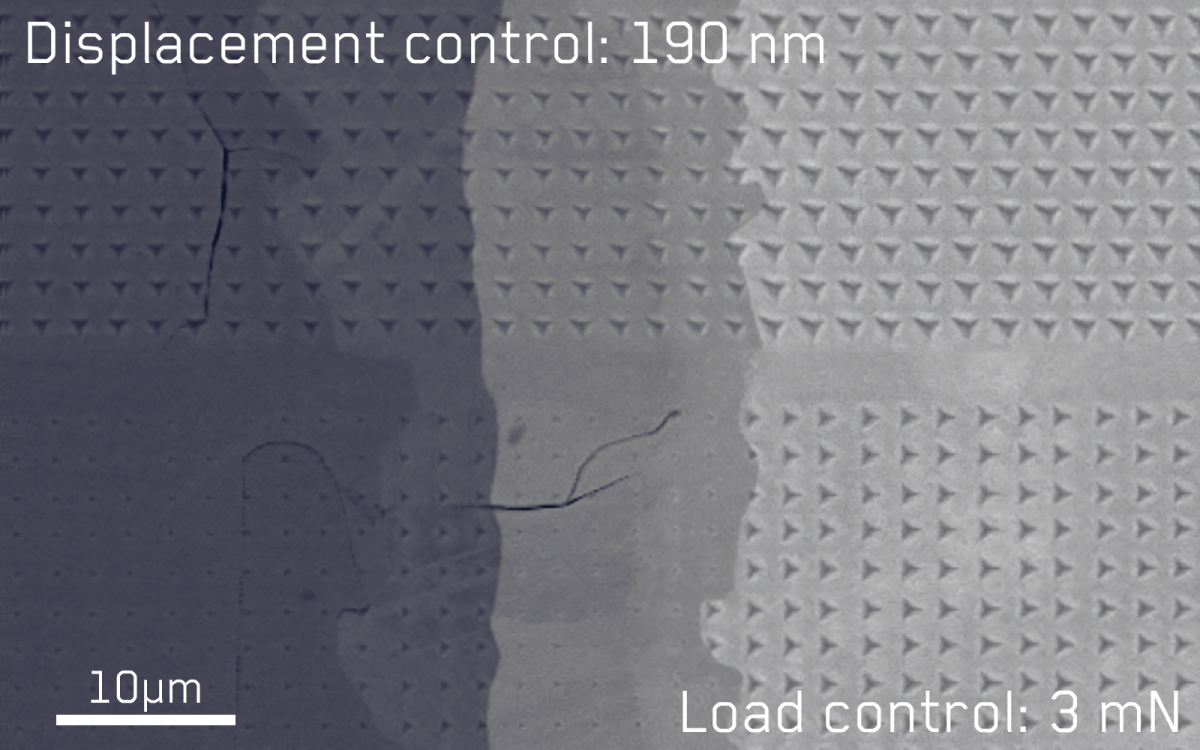

真の変位制御
一貫した深さで機械的特性を測定・比較するには、変位を制御しながらナノインデンテーションを行うことが不可欠です。その結果、常に同じ体積の材料を測定することができます。
制御モード：自然変位制御
主要な機能
比類なきダイナミックレンジ
マイクロエレクトロメカニカルシステム（MEMS）をベースとした力センサーは、極めて小さい可動質量と高い剛性により、最大 100 kHz という比類ないダイナミックレンジを実現します。さらに、MEMS の精密な製造公差によりノイズフロアを 500 pN まで低減することが可能です。
共鳴周波数：最大 100 kHz
強制ノイズフロア：500pN まで低減
最高解像度
ナノインデンターの重要な品質指標の一つは、押込み深さをどれだけ正確に測定できるかです。この性能は、変位センサーのノイズフロア（実質的な分解能）によって限界が決まります。
当社の FT-I04 フェムト・インデンターは、50 pm未満という比類ないノイズフロアを実現しており、非常に浅い深さの測定でも優れた結果を出します。本例ではわずか5 nmの深さで石英ガラスに圧痕をつけましたが、高い再現性を持つ圧痕曲線を得ることができました。
位相シフトノイズフロア：50 pm 未満
真の変位制御
一貫した深さで機械的特性を測定・比較するには、変位を制御しながらナノインデンテーションを行うことが不可欠です。その結果、常に同じ体積の材料を測定することができます。
制御モード：自然変位制御

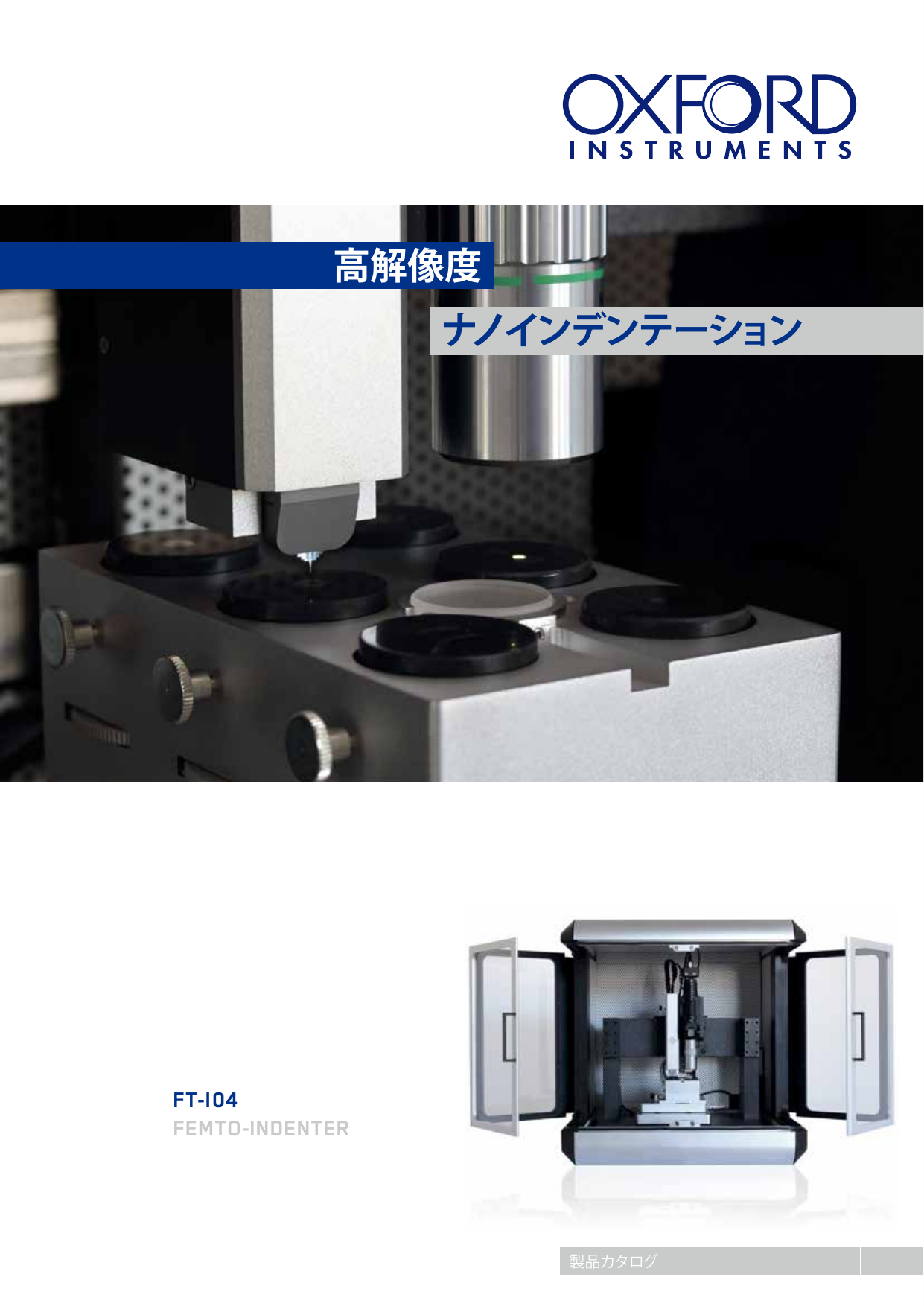

i04の資料ダウンロード
