低電圧信号を、高精度・多チャンネルで確実に捉える18ビットPXI DAQ
NI PXIe-6381/6383は、18ビット分解能・±10V入力・最大625kS/sの高精度DAQです。16～32チャンネル対応で、マルチプレクスにより多チャンネル計測を低ノイズかつ費用対効果高く実現します。

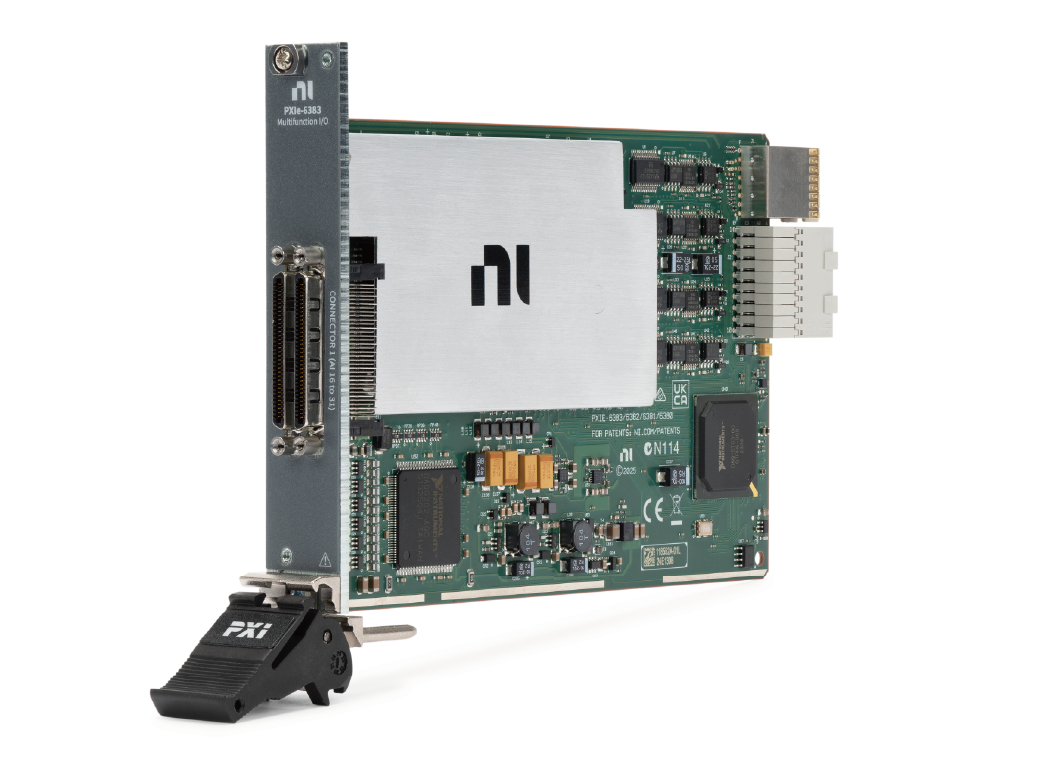

日本ナショナルインスツルメンツ NI（日本電計） NI PXI Express高分解能DAQデバイス (NI PXIe-6381/6383)
NI PXI Express高分解能DAQデバイス の特長
2台の新しいマルチファンクションI/O DAQデバイス
PXIe DAQデバイス用18ビット電圧入力
非常に高精度な電圧測定を可能にする入力チャネルのことです。18ビット分解能により、理論上 2^18 = 262,144 段階の微細な電圧変化を検出でき、±10 Vレンジであれば最小ステップは約76 µVになります。これにより、微小な電圧変化も低ノイズかつ高確度で取得可能です。
PXIe DAQボードは、高速ADC（最大625 kS/sなど）を備え、単一チャネルだけでなく複数チャネルの同時計測にも対応します。また、マルチプレクスアーキテクチャにより、チャンネル数を増やしても費用対効果を維持できる設計になっています。さらに、上級タイミング機能や再トリガ可能なタスク、100 MHzのタイムベースなどを備え、複雑な自動テストやデータ収集システムに柔軟に組み込むことができます。
主な特徴
±100 mV～±10 Vの広範な入力レンジに対応し、微小から大電圧まで精密に計測可能
デジタルI/Oタスク用の専用サンプリングクロックを備え、高精度タイミング制御が可能
4個の上級カウンタにより、カウント、周波数測定、パルス幅測定など多用途に対応
すべてのタスクで再トリガ可能で、柔軟な測定シーケンスの制御が可能
100 MHzタイムベースを全タスクで使用可能、正確な同期測定を実現
±10 V出力による静的更新や波形生成が可能
**内蔵40 kHzフィルタ（選択可能）**により、高周波ノイズを低減して精度を向上
技術使用
パラメータ
PXIe-6381
PXIe-6383
製品番号
790689-01
790690-01
AI分析能
18
最大チャンネルサンプリングレート
625 kS/s
AI
16
32
AO
2
4
DIO
24
48
カウンタ/タイマ
4
絶対確度
980 μV (フィルタ有効)
1,050 μV (フィルタ無効)
対応バス
PXI Express
入力電圧レンジ
±0.1 V、±0.2 V、±0.5 V、±1 V、±2 V、±5 V、±10 V
ソフトウェアのサポート
パラメータ
詳細
API
LabVIEW、Python、C/C++
互換性のあるソフトウェア
LabVIEW、FlexLogger Lite (無料ダウンロード)
ドライバ
NI-DAQmx
18ビットPXIe DAQデバイス
ライフサイエンス・デバイス信頼性評価 ― 換気装置や手術器具などの電気機械デバイスから高精度センサーデータを取得し、性能を検証。異常や誤動作の兆候を早期に検出します。
・ポータブルデバイステスト ― 安全性や信頼性が求められる機器の低電圧信号を測定し、精度を確保します。
・PCBテスト ― 患者モニタリングや診断機器向けの低電圧アナログ回路が正確に信号を出力しているか確認します。
産業用・センサエミュレーション ― センサの出力を模擬して制御システムをテストし、障害時の処理が正しく行われるか高精度に確認します。
・電気機械装置のテスト ― 実際のセンサ信号を取得して性能を評価し、摩耗や故障の兆候を検出します。
・コンポーネントレベルのSIL/HILテスト ― アナログ・デジタルI/Oを活用し、SILやHILシミュレーションを実施。組み込み制御のロジックやリアルタイム応答が正しく動作するかを確認します。
航空宇宙・アビオニクスインタフェーステスト ― 飛行制御システムのアナログおよびデジタル信号を測定し、タイミングや電圧レベル、プロトコルが正しく動作しているかを確認します。
・電子サブシステム検証 ― 組み込みシステムの電圧波形を取得し、信号の正確性やノイズ、電力分配を評価します。
・風洞データ収集 ― 空力試験中に高分解能の電圧データを収集し、システム動作や制御応答を評価するとともに、性能モデリングに活用します。
半導体・高精度アナログキャプチャ ― 電力性能や電圧レールの安定性、環境信号の監視のため、高分解能で同時入力の測定を行います。
・センサおよびSoCの妥当性確認 ― センサやシステムオンチップ設計の動作を確認し、アナログ応答、電力特性、タイミング解析をサポートします。
・アナログIC・ミックスドシグナルICの特性評価 ― PXI計測器と連携し、高精度なアナログ信号とタイミング動作を取得して、設計仕様どおりの性能を検証します。
2台の新しいマルチファンクションI/O DAQデバイス
PXIe DAQデバイス用18ビット電圧入力
非常に高精度な電圧測定を可能にする入力チャネルのことです。18ビット分解能により、理論上 2^18 = 262,144 段階の微細な電圧変化を検出でき、±10 Vレンジであれば最小ステップは約76 µVになります。これにより、微小な電圧変化も低ノイズかつ高確度で取得可能です。
PXIe DAQボードは、高速ADC（最大625 kS/sなど）を備え、単一チャネルだけでなく複数チャネルの同時計測にも対応します。また、マルチプレクスアーキテクチャにより、チャンネル数を増やしても費用対効果を維持できる設計になっています。さらに、上級タイミング機能や再トリガ可能なタスク、100 MHzのタイムベースなどを備え、複雑な自動テストやデータ収集システムに柔軟に組み込むことができます。
主な特徴
±100 mV～±10 Vの広範な入力レンジに対応し、微小から大電圧まで精密に計測可能
デジタルI/Oタスク用の専用サンプリングクロックを備え、高精度タイミング制御が可能
4個の上級カウンタにより、カウント、周波数測定、パルス幅測定など多用途に対応
すべてのタスクで再トリガ可能で、柔軟な測定シーケンスの制御が可能
100 MHzタイムベースを全タスクで使用可能、正確な同期測定を実現
±10 V出力による静的更新や波形生成が可能
**内蔵40 kHzフィルタ（選択可能）**により、高周波ノイズを低減して精度を向上
技術使用
パラメータ | PXIe-6381 | PXIe-6383 |
|---|---|---|
製品番号 | 790689-01 | 790690-01 |
AI分析能 | 18 | |
最大チャンネルサンプリングレート | 625 kS/s | |
AI | 16 | 32 |
AO | 2 | 4 |
DIO | 24 | 48 |
カウンタ/タイマ | 4 | |
絶対確度 | 980 μV (フィルタ有効) 1,050 μV (フィルタ無効) | |
対応バス | PXI Express | |
入力電圧レンジ | ±0.1 V、±0.2 V、±0.5 V、±1 V、±2 V、±5 V、±10 V | |
ソフトウェアのサポート
パラメータ | 詳細 |
|---|---|
API | LabVIEW、Python、C/C++ |
互換性のあるソフトウェア | LabVIEW、FlexLogger Lite (無料ダウンロード) |
ドライバ | NI-DAQmx |
18ビットPXIe DAQデバイス
ライフサイエンス
・デバイス信頼性評価 ― 換気装置や手術器具などの電気機械デバイスから高精度センサーデータを取得し、性能を検証。異常や誤動作の兆候を早期に検出します。
・ポータブルデバイステスト ― 安全性や信頼性が求められる機器の低電圧信号を測定し、精度を確保します。
・PCBテスト ― 患者モニタリングや診断機器向けの低電圧アナログ回路が正確に信号を出力しているか確認します。
産業用
・センサエミュレーション ― センサの出力を模擬して制御システムをテストし、障害時の処理が正しく行われるか高精度に確認します。
・電気機械装置のテスト ― 実際のセンサ信号を取得して性能を評価し、摩耗や故障の兆候を検出します。
・コンポーネントレベルのSIL/HILテスト ― アナログ・デジタルI/Oを活用し、SILやHILシミュレーションを実施。組み込み制御のロジックやリアルタイム応答が正しく動作するかを確認します。
航空宇宙
・アビオニクスインタフェーステスト ― 飛行制御システムのアナログおよびデジタル信号を測定し、タイミングや電圧レベル、プロトコルが正しく動作しているかを確認します。
・電子サブシステム検証 ― 組み込みシステムの電圧波形を取得し、信号の正確性やノイズ、電力分配を評価します。
・風洞データ収集 ― 空力試験中に高分解能の電圧データを収集し、システム動作や制御応答を評価するとともに、性能モデリングに活用します。
半導体
・高精度アナログキャプチャ ― 電力性能や電圧レールの安定性、環境信号の監視のため、高分解能で同時入力の測定を行います。
・センサおよびSoCの妥当性確認 ― センサやシステムオンチップ設計の動作を確認し、アナログ応答、電力特性、タイミング解析をサポートします。
・アナログIC・ミックスドシグナルICの特性評価 ― PXI計測器と連携し、高精度なアナログ信号とタイミング動作を取得して、設計仕様どおりの性能を検証します。
