EMクランプの精度を保証する ― TBEMCL1-CALキャリブレーションフィクスチャ
TBEMCL1-CALは、TekBox社製のEMクランプ用キャリブレーションフィクスチャで、IEC/EN 61000-4-6 Annex Aに準拠して設計されています。EMクランプの結合・分離係数や入力インピーダンスの校正に使用され、さらにIEC/EN 61000-4-6に基づくイミュニティ試験レベルの設定にも対応します。
ウェーブクレスト株式会社 電磁クランプ校正フィクスチャ (TBEMCL1-CAL)
電磁クランプ校正フィクスチャの特長
製品概要
TBEMCL1-CALは、IEC/EN 61000-4-6 附属書Aの該当仕様に基づいて設計された電磁クランプ校正フィクスチャです。電磁クランプの結合係数、減結合係数、および入力インピーダンスの校正に使用されます。さらに、IEC/EN 61000-4-6に準拠したイミュニティ試験レベルの設定にも使用されます。
仕様
● 適合規格：IEC/EN 61000-4-6、附属書A
● 公称周波数範囲：150 kHz～80 MHz
● 使用可能周波数範囲：10 kHz～1 GHz
● 公称インピーダンス：248 Ω
● インピーダンス範囲：約230 Ω～260 Ω
● RFコネクタ：N型メス
● 中心導体高さ：調整可能、約47 mm～75 mm
● 中心導体材質：φ4 mm、真鍮、ニッケル金メッキ
● ブラケット間隔：652 mm
● グランドプレーン寸法：1066 x 500 mm
● パネル材質：アルミニウム 6061
● 重量：6.5 kg
製品概要
TBEMCL1-CALは、IEC/EN 61000-4-6 附属書Aの該当仕様に基づいて設計された電磁クランプ校正フィクスチャです。電磁クランプの結合係数、減結合係数、および入力インピーダンスの校正に使用されます。さらに、IEC/EN 61000-4-6に準拠したイミュニティ試験レベルの設定にも使用されます。
仕様
● 適合規格：IEC/EN 61000-4-6、附属書A
● 公称周波数範囲：150 kHz～80 MHz
● 使用可能周波数範囲：10 kHz～1 GHz
● 公称インピーダンス：248 Ω
● インピーダンス範囲：約230 Ω～260 Ω
● RFコネクタ：N型メス
● 中心導体高さ：調整可能、約47 mm～75 mm
● 中心導体材質：φ4 mm、真鍮、ニッケル金メッキ
● ブラケット間隔：652 mm
● グランドプレーン寸法：1066 x 500 mm
● パネル材質：アルミニウム 6061
● 重量：6.5 kg

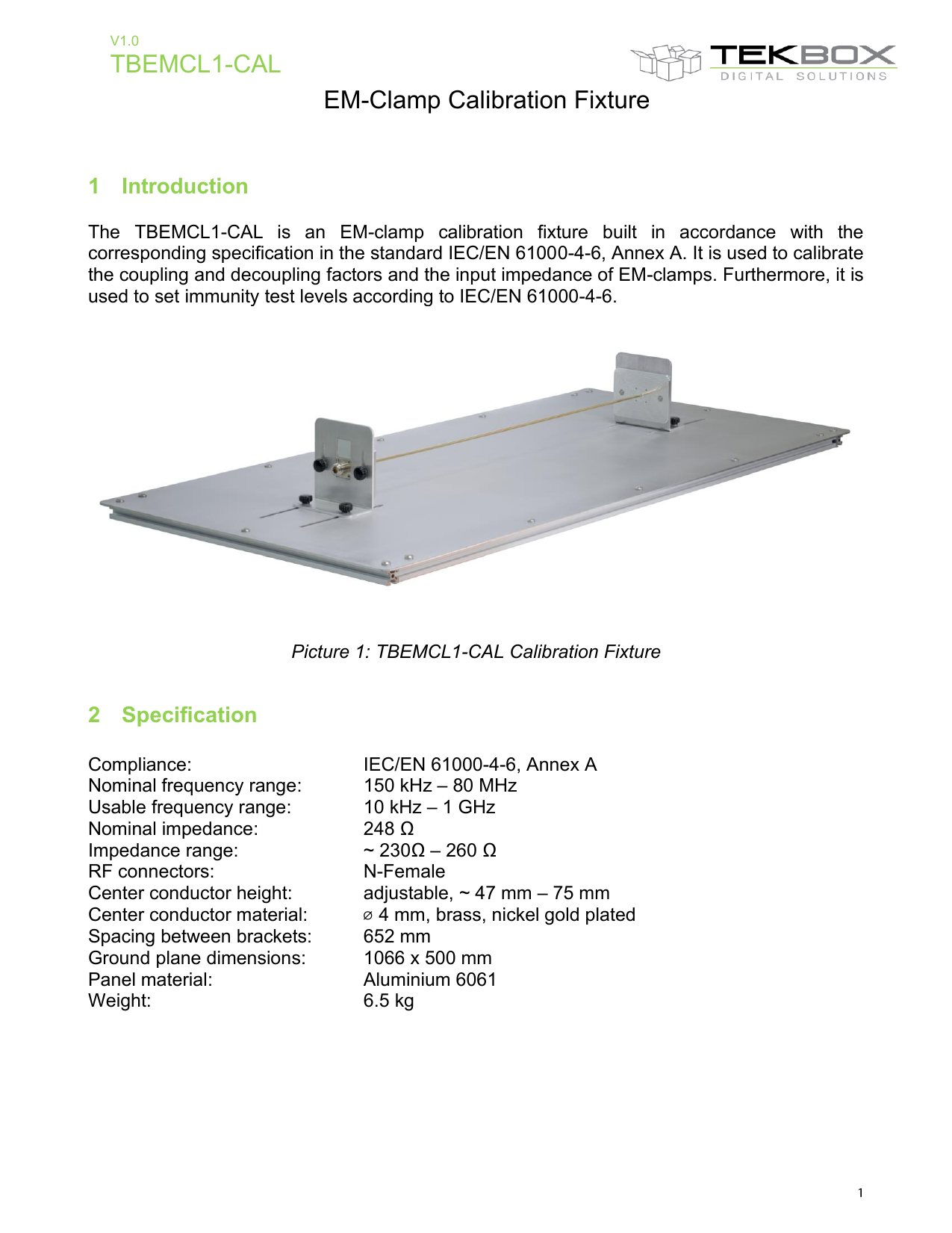

電磁クランプ校正フィクスチャの資料ダウンロード
