無線計測システム

絡まるケーブル・設置場所に悩まない　温度と電圧の同時ワイヤレス計測

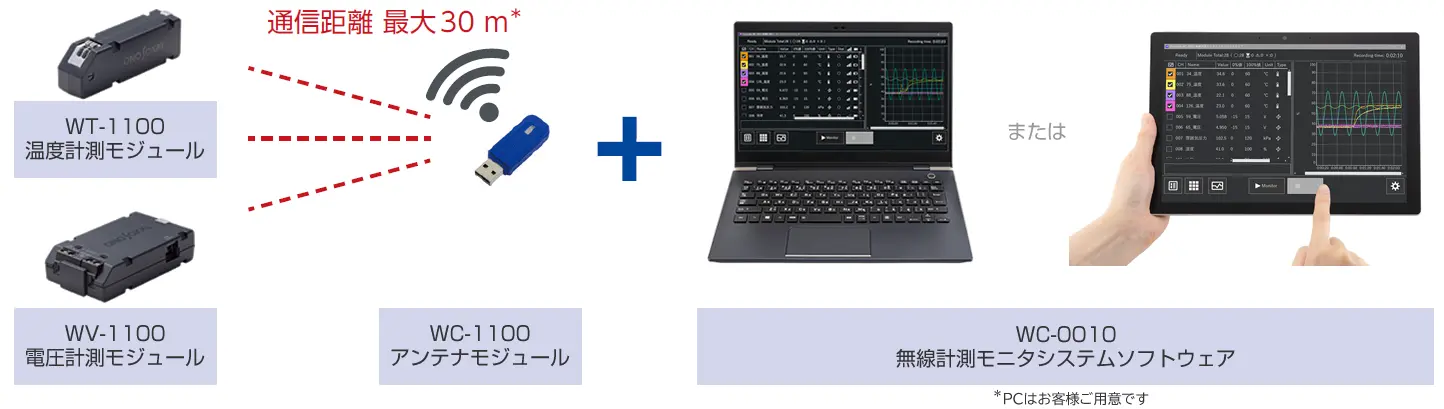

当社の無線計測システムは、コンパクトな計測モジュールを使用しており、設置や配線が困難な場所でも煩雑な作業を行うことなく、短時間でのセッティング、計測環境を阻害しない温度や圧力の計測が可能です。また、最大200チャンネルまで同時計測が可能で、詳細な温度分布の計測などに最適です。無線計測システムは、ワイヤレスで多チャンネルの温度や圧力の変化を把握し、省エネ、エネルギー効率向上をサポートいたします。

製品名: 無線計測システム

型番: WC / WT / WV シリーズ

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

無線計測システムの特長

新しいアプリケーション　登場

温度分布可視化ツール

無線温度計測システムの外部ソフト連携機能を利用した、新しいアプリケーションです。
解析ツール「TV-0200」※ との連携により、温度計測から温度分布の可視化まで、一貫したフローで実現します。

※TV-0200 温度分布可視化ソフトウェアは九州計測器株式会社（本社・福岡県福岡市）の製品です。

特長

1. コンパクトで狭い隙間にも設置可能　計測モジュール

無線化により配線の煩わしさを解消

取付しやすい設計で、煩雑な設置作業を軽減

充電式Li-ion電池搭載で、電源ケーブル不要

通信や充電状態を視認できるLED付き

温度計測モジュール　WT-1100

K, T, J型熱電対に対応した小型・軽量モジュール。熱電対の着脱はプッシュインコネクター式で、取付工具は不要です。

電圧計測モジュール　WV-1100

電圧のほか、電圧出力型センサーを接続すれば、風速や湿度などさまざまな物理量を計測することができます。

2. 最大200チャンネルのリアルタイム計測・同期モニタリング
多チャンネル計測時もナンバリング不要　モジュール識別機能

計測モジュールは、最大200チャンネル接続可能で、チャンネル間を高速同期。温度と電圧が混在する多チャンネルでも、リアルタイム計測、同期モニタリングを実現します。

*最大100チャンネル（サンプリング周期 100 ms 時）
最大200チャンネル（サンプリング周期 200 ms 以上時）
チャンネル間同期精度 100 ms 以内

多チャンネル計測時には、モジュールの設置位置とチャンネル番号を一致させる確認作業に手間がかかります。
計測モジュールの電源ONにより、ソフトウェア側のチャンネル部分が点灯します。該当の計測モジュールのチャンネルが一目で分かるため、設置間違いを防止できます。

*ソフトウェア、計測モジュールのどちらからでも、チャンネルの識別が可能です。

3. 無線通信でも安心計測
ログ＆再送のW機能でデータ欠損防止

通信状況が不安定でデータが送信できなかった場合に複数回データを再送信し、リアルタイムデータの欠損を防止します。また、欠損データがあった場合でも計測モジュール側にすべてのデータを保存しており、計測終了時に欠損データを再送します。

4. 温度・電圧のマルチ計測に対応、視認性に優れた使いやすい UI
WC-0010 無線計測モニタシステムソフトウェア

データモニタ用ソフトウェア（WC-0010）をバージョンアップし、温度と電圧が混在する多チャンネル計測でも、視認性に優れた使いやすいUIになりました。

無線計測システムをすでにお持ちのお客様
当社サイトから最新版ソフトウェアをダウンロードし、アンテナモジュールのファームウェアを更新してご使用ください。
最新版ソフトは、無料でダウンロードいただけます。

リアルタイムグラフ表示
任意の計測モジュールのデータをリアルタイムに表示。計測モジュールは、最大10チャンネルまで選択可能です。

直感的でわかりやすいボタン表示
各種設定やスタート、ストップ、記録などの計測操作がスムーズに行えます。

アンテナ電波状況、バッテリ残量も一目で確認
　電池残量や通信、計測状態がわかる「リスト表示」と、より多くのチャンネルの瞬時値を表示できる「パネル表示」の切替えが可能です。

多チャンネル設定の手間を軽減する便利な機能　単位変換設定
　電圧計測モジュールで計測する電圧値を、任意の物理単位値に変換できます。

　*WV-1100　電圧計測モジュールのみ

5. 長時間計測を可能にする　電池モジュール　WC-0121

最長1500時間（62.5日）^*1の連続計測を可能にする外付け型電池モジュール。
付属のケーブルで温度計測モジュール、電圧計測モジュールに接続^*2することで、充電しながら計測することができます。
乾電池式（単三型2本）で、電池交換もお手軽。

^*1 サンプリング周期 1 min 以上の条件において
^*2 電池モジュール1台につき計測モジュール1台を接続できます
