今まで難しかった “狭空間” での 多点測定や音源近傍への設置・計測を実現します。
MB-2200M10 超小型マイクロホンは、今まで設置が困難だった空間にも、音場への影響を与えず使用ができる「超小型マイクロホン」です。 定電流駆動（CCLD）なので、FFTアナライザーなどに直接接続して使用できます。
株式会社小野測器 超小型マイクロホン (MB-2200M10)
超小型マイクロホンの特長
特長

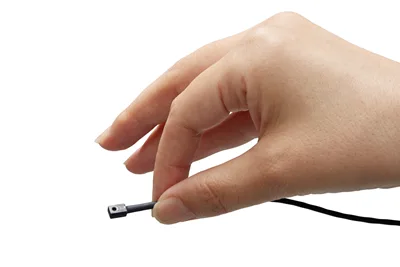

・超小型！狭い空間でも外乱にならず音圧測定が可能
・超軽量！両面テープで固定も可能
・TEDS、CEマーキングに対応
用途例

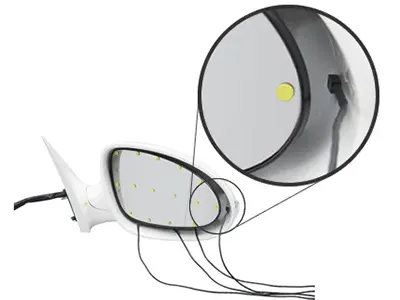

サイドミラーの隙間に取り付けています。
今まで諦めていた場所への設置が可能です。

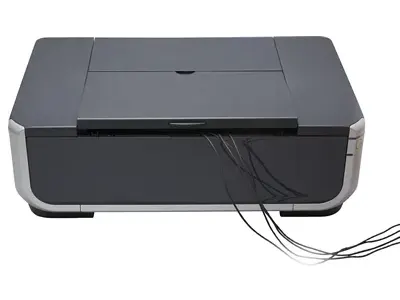

プリンタヘッドに取り付けています。
蓋を閉じて可動部の動作音を収録することが可能です。
仕様
レスポンスタイプ 自由音場型 感度（1 kHz） -37 .0± 3 dB re.1 V/Pa (14 mV/Pa) 周波数範囲（1 kHz 基準） 200 Hz～16 kHz （± 2.5 dB） 最大音圧レベル
114 dB 以上（1 kHz、全高調波歪率：3 %） 自己雑音レベル 36 dB 以下（A特性） 使用温度範囲 -30～+80 ℃ センサー部の先端から 2500 mm 以内
0～+50 ℃ センサー部の先端から 2500 mm 以外（プリアンプ部のコネクターまで） 使用湿度範囲 0～90 ％ RH（結露しないこと） 保存温度範囲 -10 ℃～+60 ℃ （センサー部、プリアンプ部） 保存湿度範囲 0～90 ％ RH（結露しないこと） 電源 駆動方式 CCLD（定電流駆動）
駆動電流 2.2 mA～4.9 mA（定格 4.0 mA）
駆動電圧 DC18 V～26 V（定格 24 V） 適合規格 CEマーキング
EMC 指令 2014/30/EU 規格 EN61326-1
RoHS 指令 2011/65/EU 規格 EN IEC 63000 TEDS IEEE 1451.4:2004 Version: 1.0
Template :27 Microphone with built-in Preamplifier 出力コネクター C02（BNC) 外形寸法 センサー部：4.7 (W) X 7.1 (D) X 3.3 (H) mm
プリアンプ部：Φ13.6 X 46.8 mm（BNCコネクター込み）
ケーブル（ブッシュ込）2850 ｍｍ
質量 約 48 g（製品）/ 約 0.3 g（センサー部のみ） 付属品 データシート：1 部
取扱説明書：（和英）各 1 部
価格 ¥ 63,000 （税込 ¥ 69,300 ）
特長
・超小型！狭い空間でも外乱にならず音圧測定が可能
・超軽量！両面テープで固定も可能
・TEDS、CEマーキングに対応
用途例
サイドミラーの隙間に取り付けています。
今まで諦めていた場所への設置が可能です。
プリンタヘッドに取り付けています。
蓋を閉じて可動部の動作音を収録することが可能です。
仕様
| レスポンスタイプ | 自由音場型 | |
|---|---|---|
| 感度（1 kHz） | -37 .0± 3 dB re.1 V/Pa (14 mV/Pa) | |
| 周波数範囲（1 kHz 基準） | 200 Hz～16 kHz （± 2.5 dB） | |
| 最大音圧レベル | 114 dB 以上（1 kHz、全高調波歪率：3 %） | |
| 自己雑音レベル | 36 dB 以下（A特性） | |
| 使用温度範囲 | -30～+80 ℃ センサー部の先端から 2500 mm 以内 0～+50 ℃ センサー部の先端から 2500 mm 以外（プリアンプ部のコネクターまで） | |
| 使用湿度範囲 | 0～90 ％ RH（結露しないこと） | |
| 保存温度範囲 | -10 ℃～+60 ℃ （センサー部、プリアンプ部） | |
| 保存湿度範囲 | 0～90 ％ RH（結露しないこと） | |
| 電源 | 駆動方式 CCLD（定電流駆動） 駆動電流 2.2 mA～4.9 mA（定格 4.0 mA） 駆動電圧 DC18 V～26 V（定格 24 V） | |
| 適合規格 | CEマーキング | EMC 指令 2014/30/EU 規格 EN61326-1 RoHS 指令 2011/65/EU 規格 EN IEC 63000 |
| TEDS | IEEE 1451.4:2004 Version: 1.0 Template :27 Microphone with built-in Preamplifier | |
| 出力コネクター | C02（BNC) | |
| 外形寸法 | センサー部：4.7 (W) X 7.1 (D) X 3.3 (H) mm プリアンプ部：Φ13.6 X 46.8 mm（BNCコネクター込み） ケーブル（ブッシュ込）2850 ｍｍ | |
| 質量 | 約 48 g（製品）/ 約 0.3 g（センサー部のみ） | |
| 付属品 | データシート：1 部 取扱説明書：（和英）各 1 部 | |
| 価格 | ¥ 63,000 （税込 ¥ 69,300 ） | |
