試験工程をスマートに！高圧受配電盤、その他機器の調整、検査、試験用電源に最適です。
単相（Worldwide）電源から三相の電圧・電流を発生させる試験用三相交流発生装置です。導入実績：全国各地100社以上／シリーズ累計800台以上、1992年からの長きに渡るロングセラー商品です。

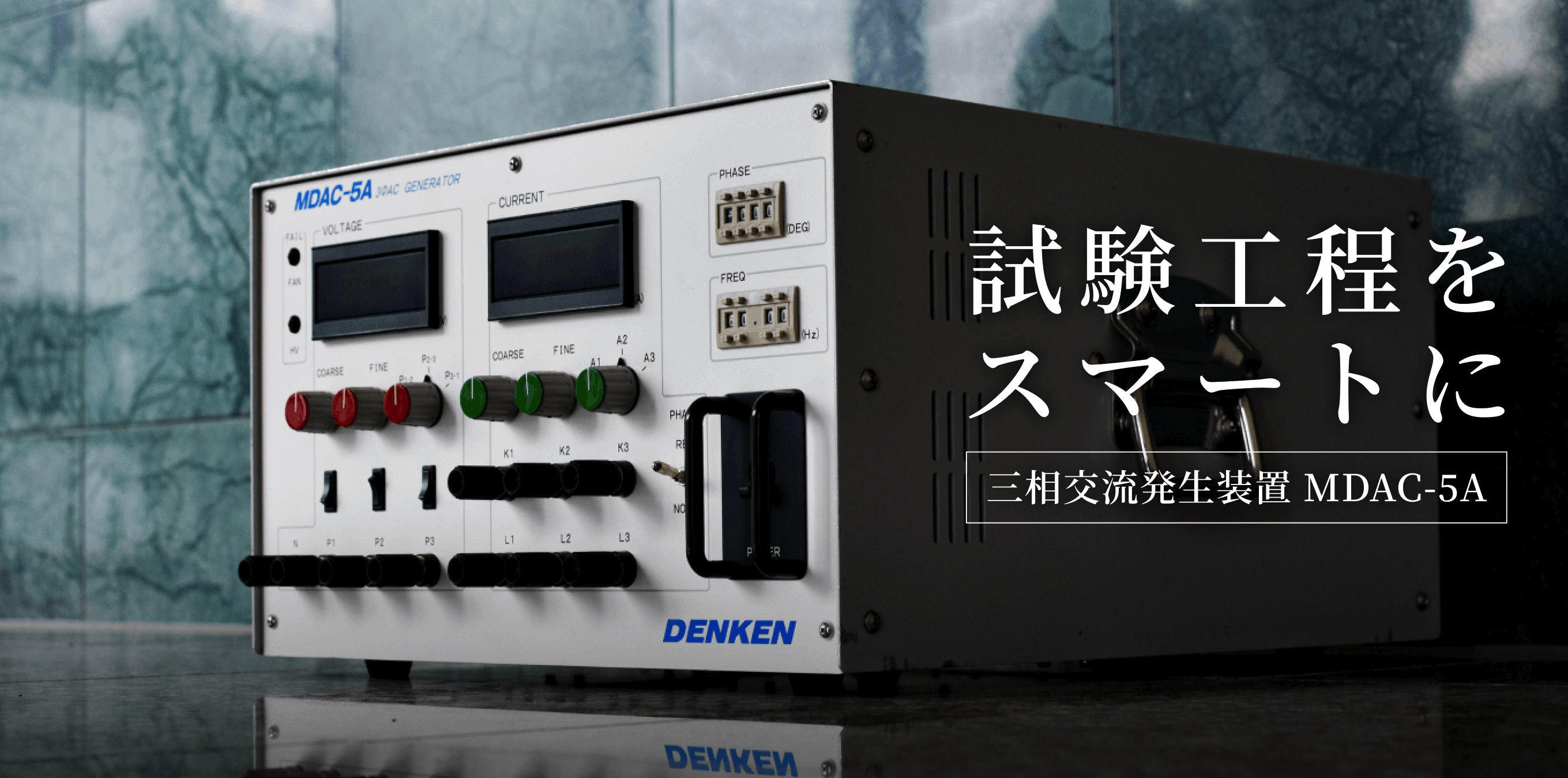

株式会社デンケン 三相交流発生装置 (MDAC-5A)
三相交流発生装置の特長
MDAC 32年目の挑戦
1992年からの長きに渡るご愛顧に心から感謝申し上げます。
お客様の信頼とご支援が、さらなる成長と発展への励みとなっております。
これからも価値ある製品とサービスを提供できるよう努めてまいります。
特長
単相（Worldwide）電源から三相の電圧・電流を発生させる試験用三相交流発生装置。
POINT
01
01
試験工程の
時間短縮を実現
時間短縮を実現
POINT
02
02
電圧・電流・位相・周波数を
独立して設定可能
独立して設定可能
POINT
03
03
操作性に優れ
取扱いが非常に簡単
取扱いが非常に簡単
POINT
04
04
コンパクト
22kgへの軽量化を実現
22kgへの軽量化を実現
仕様

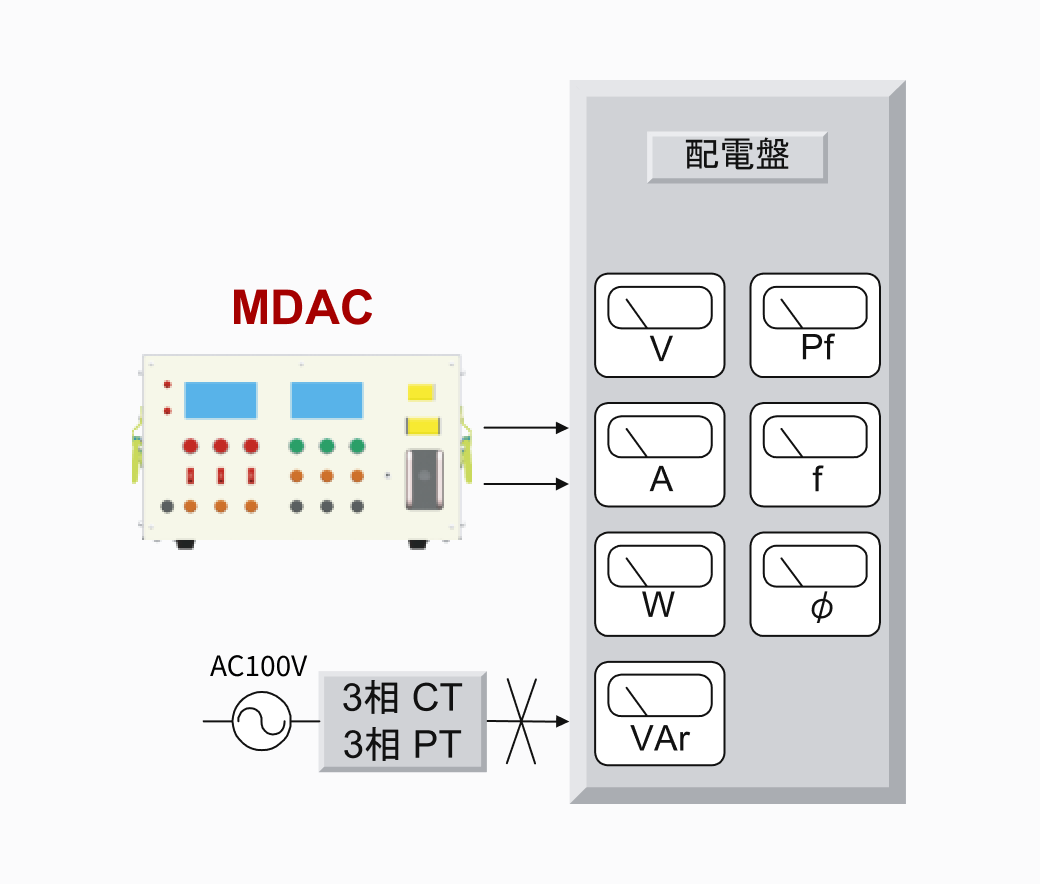

配電盤、計器、トランスデューサー、その他計器の校正、及びループチェックを簡単に行うことができます。
発電機並列運転に置ける負荷分担制御装置の試験を簡単に行うことができます。
電圧出力 （線間・左側出力端子） | 出力範囲 | 0~220V（線間電圧）平衡三相出力 |
| 出力容量 | 381VA=127VA(127Vmax、1Amax)×3 | |
| 出力精度 | ±1%FS(表示値に対する出力値) | |
| 出力安定度 | ±2%FS | |
| 波形歪率 | 2%(無負荷時、200Vまで) | |
| 時間定格 | 0〜220V連続 ※出力保護回路付 (短絡保護) | |
| 機構 | 出力ON/OFFスイッチ付(各相) |
電流出力 （相電流・右側出力端子） | 出力範囲 | 0〜20A（線電流）平衡三相出力 |
| 出力容量 | 三相出力：120VAmax (40VA×3)(相電流=20max、相電圧=2Vmax) | |
| 出力精度 | ±1%FS | |
| 出力安定度 | ±2%FS | |
| 波形歪率 | 0.5％(無負荷時) | |
| 時間定格 | 0〜9.99A連続、10A〜20A 30分 |
| 位相(V-I)間 | 可変範囲 | Lag180°〜Lead180°(1°ステップ)(電圧を基準とし、電流の位相を可変 |
| 各相間位相 | 120°固定 | |
| 出力精度 | ±1°以内 ＊位相反転機能付 | |
| 周波数 | 可変範囲 | 40.00〜69.99Hz(0.01Hzステップ) |
| 出力精度 | ±0.5Hz | |
| 入力電源 | 単相AC100V〜240V±10%(45~65Hz)、接地型2P 15Aプラグ | |
| 消費電力 | MAX1500W | |
| 外形寸法(w×h×d) | 420mm×244mm×460mm(本体のみ、突起物を含まず) | |
| 質量 | 約22kg(本体のみ) | |
| オプション | 搬送用ケース | |
