電力回生可能でエコと高精度測定が可能なバッテリーパック/モジュール向充放電試験装置。更にバッテリーシミュレーターとしても使用可能。
・充/放電モード (CC, CV, CP) - 電力レンジ: 1チャンネル10KW~80kW、 ・拡張モジュールごとで10kW拡張可能。 - 電圧レンジ: 150V - 電流レンジ: 1CH100A，800Aまで並列可能 ・回生効率：90% ・充/放電効率: 95-97%
クロマジャパン株式会社 バッテリーパック/モジュール向充放電試験装置【電力回生機能付】 (Model 17020C)
バッテリーパック/モジュール向充放電試験装置【電力回生機能付】の特長
特長
・充放電モード (CC, CV, CP)
- 電力範囲: 各チャネル10KW～80kW（10kWモジュールの追加により）
- 電圧範囲: 150V
- 電流範囲: 各チャネル100A、並列接続で最大800A
・バッテリーエネルギーの回生放電: 90%以上の効率
- エネルギーとコストの削減
- 低発熱・低騒音
・D/D効率: 95～97%（定格電力の5%以上）
・待機電力損失: 各チャネル2.56W
・ソフトウェアによる並列チャネル制御
・10%から90%まで5msのスルーレートでの駆動サイクルシミュレーション
・高解像度測定（18ビット）
・充電から放電へ、またはその逆の移行時にオーバーシュートのないスムーズな電流移行
・グラフ表示によるテストデータ分析と統計
・停電後のデータリカバリー保護
アプリケーション
・EVバッテリーモジュール
・電動スクーター
・電動自転車
・UPS
・蓄電池
・電動工具
・自動車用バッテリー
・鉛蓄電池
Chroma 17020Cは、二次電池モジュールおよびパックの信頼性の高い繰り返し試験用に設計された高精度システムです。高精度な電力供給と測定機能を備えた17020Cは、受入・出荷検査、ならびに容量、性能、生産、および品質評価試験に最適です。
回生放電能力
この試験システムは、バッテリーモジュールから放電されたエネルギーを、あるチャンネルから他の充電中のチャンネルへ、または電力系統へ効率的に回生することで、電力を節約し、熱負荷を削減します。
複数の独立したチャンネル
複数のバッテリーモジュールまたはパックに対し、それぞれ異なる試験特性を持つ専用の充放電試験をサポートします。より高い電流要求に対応するためにチャンネルを並列接続することができ、多チャンネル数と大電流試験の間で柔軟な運用が可能です。
柔軟なプログラミング機能
Chromaの使いやすいソフトウェア「Battery Pro X」で操作し、高度なプログラミングスキルを必要とせずに試験を容易に作成・実行できます。グラフィカルな試験作成支援、事前定義プロファイル、リアルタイムモニタリング、外部機器との統合などの機能を備えています。
バッテリーバックアップユニット（BBU）/シェルフ試験
正確なBBU試験を保証するためには、試験装置のスルーレートが最小限であることが不可欠です。Chroma 17020Cは、5msのスルーレート（10%から90%への移行）を備え、BBUおよびBBSの試験に最適なソリューションであり、精密な制御と信頼性の高い性能を提供します。
高速スルーレート
17020Cは、-90%から+90%まで10msのスルーレートを特徴とし、実際の走行プロファイル条件を再現することで、動的な走行シナリオの正確なシミュレーションを可能にします。
安全機能
バッテリー極性チェック、過電圧保護、過電流保護チェック、過熱保護、およびVDE-4105-AE準拠の単独運転検出機能が含まれます。試験データは不揮発性メモリに安全に保存され、停電や通信障害によるデータ損失を防ぎます。柔軟なプログラミング機能と使いやすい操作ソフトウェアにより、Chroma 17020Cは、包括的なバッテリー試験のための便利で堅牢、かつ効率的なソリューションを提供します。
システム機能
2つの測定レンジと向上した精度
電圧レンジ：60V/150V、電流レンジ：50A/100A
電圧精度：0.02%FS、60V ±12mV/150V ±30mV
電流精度：0.05%FS、50A±25mA/100A±50mA

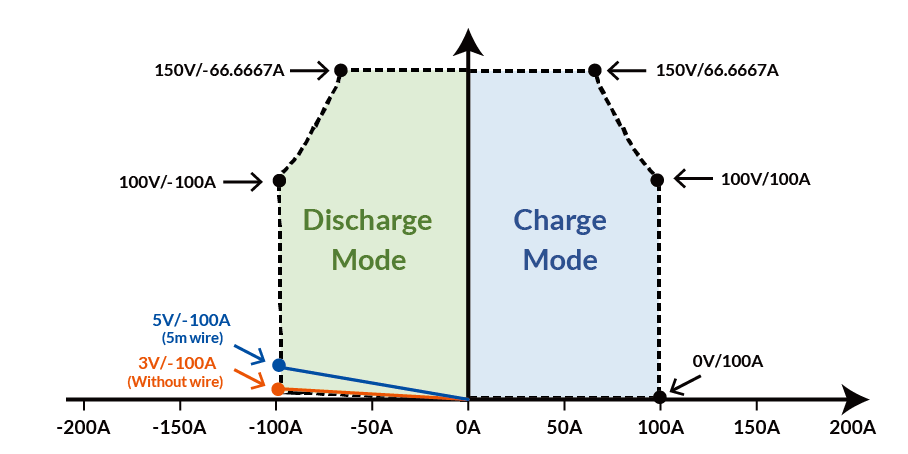

全電流放電
3Vで全電流放電が可能。3Vを下回ると放電電流は次のように減少します：2V/-85A、1.5V/-65A、0.3V/-16A
放電から充電サイクルへのスムーズな電流移行
安定した電流で、移行中のオーバーシュートなし
充電から放電への切り替え時に電流の中断なし

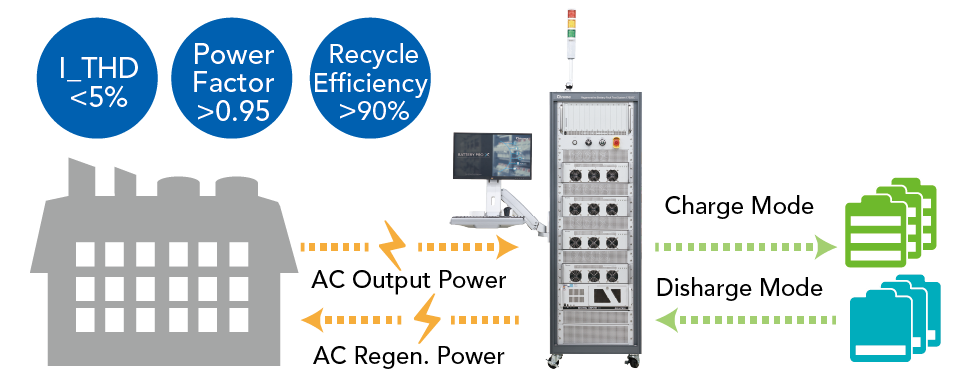

回生バッテリーエネルギー放電
電力系統または内部負荷へ回生
低発熱で、空調の消費電力を削減
定格電力でのTHD（全高調波歪）は5%未満
定格電力でのPF（力率）は0.9以上

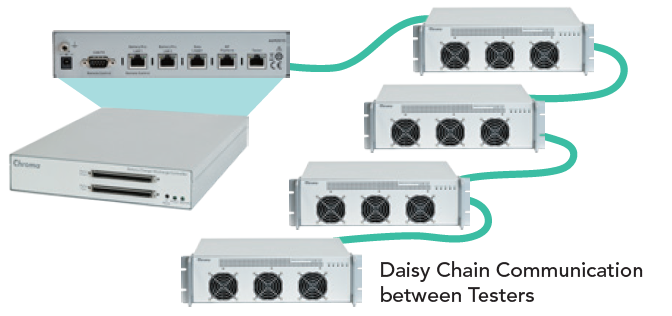

テスターとコントローラー間の通信
高速かつ効率的なデータ処理：データはバッファリングなしで処理され、ネットワーク全体で低遅延の通信を保証
デイジーチェーン接続されたデバイス間でタイムリーかつ正確なデータ交換を保証
最小サンプリングレート 10ms
保護条件
OVP、UVP、OCP、UCP、OTP、UTP、過/不足容量（Ah）保護
逆接続、ワイヤー損失保護（ΔV）
デルタ保護：-ΔV/+ΔV (V)、+ΔI/-ΔI (A) 保護

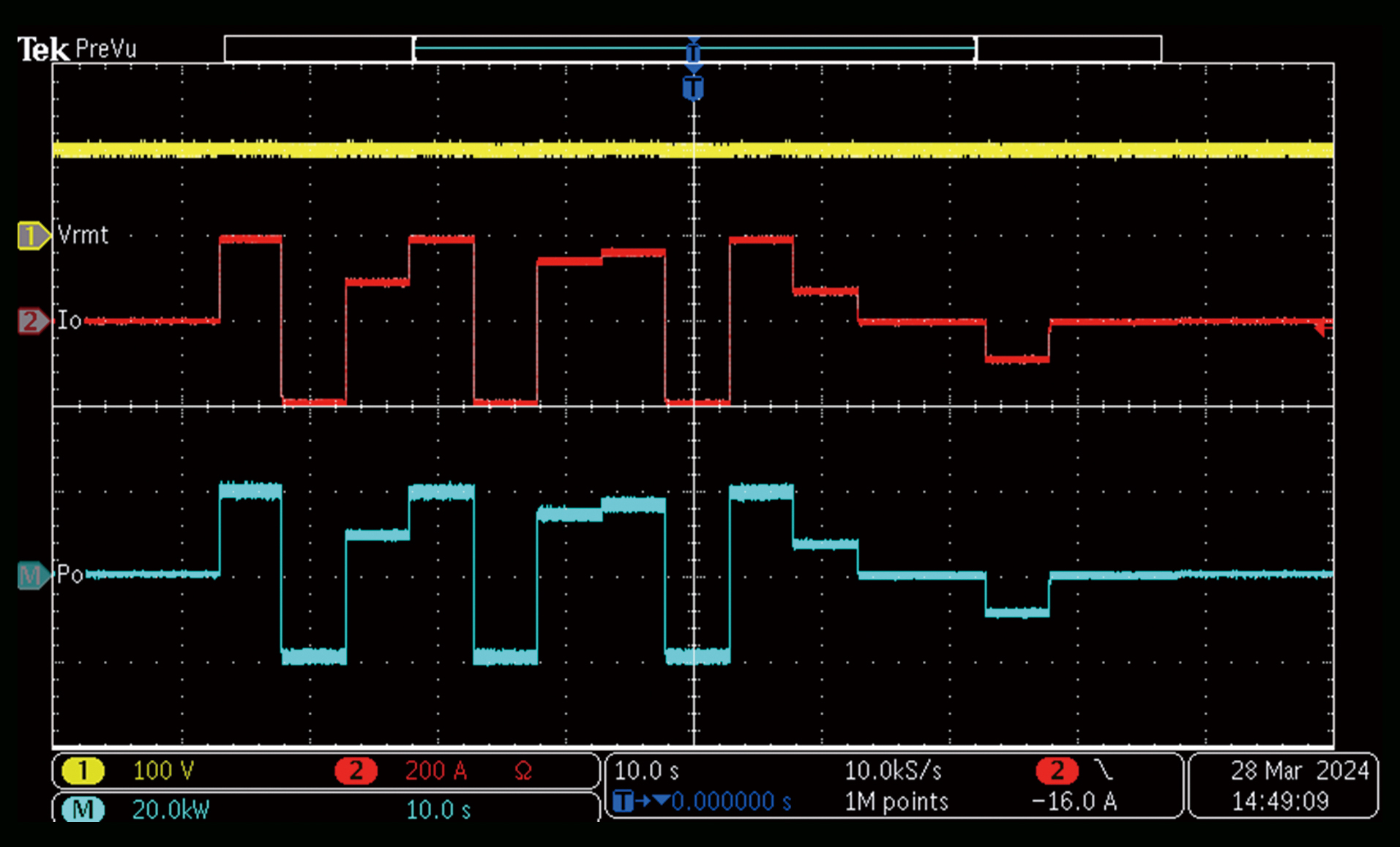

動的駆動カーブシミュレーションのための高速電流応答

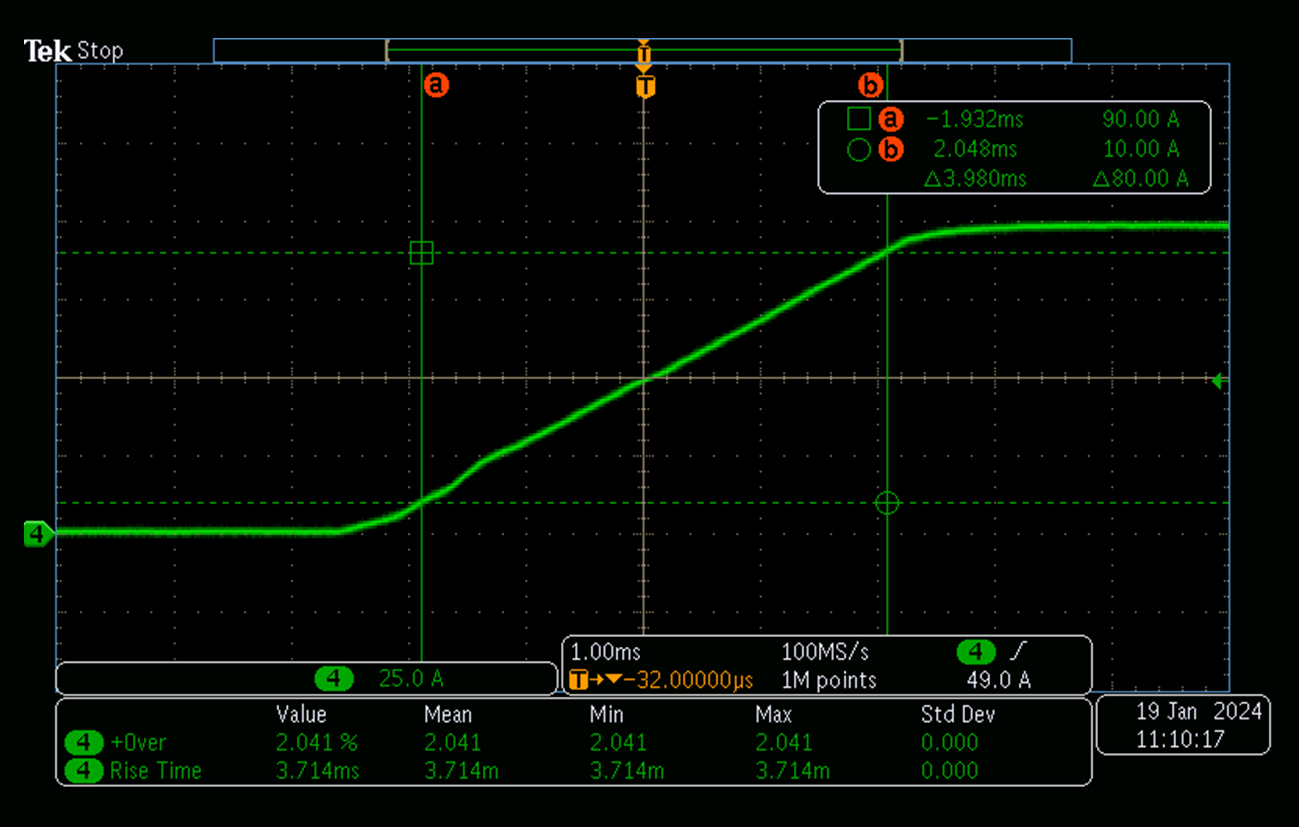

最小スルーレート 5ms（10％から90％）
レポート記録間隔 10ms
動的な充放電電力および電流波形は、NEDC、FUDS、HPPC規格に準拠
追加のハードウェア安全機能

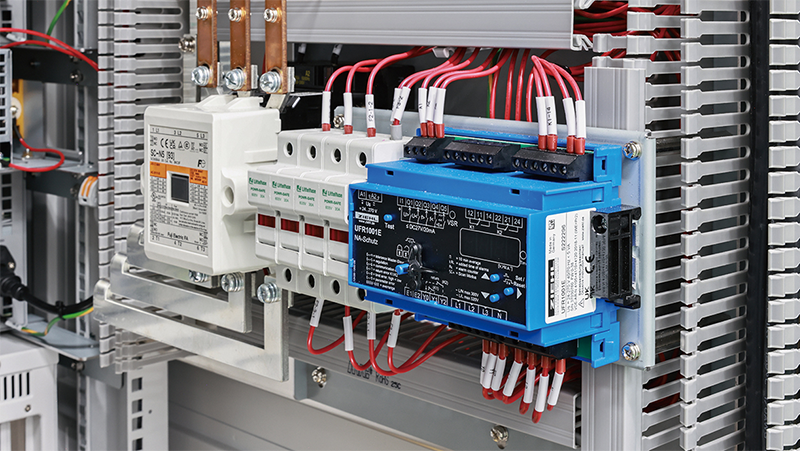

▲ アンチ・アイランディング（単独運転防止）保護：VDEメーター ufr1001e（オプション）

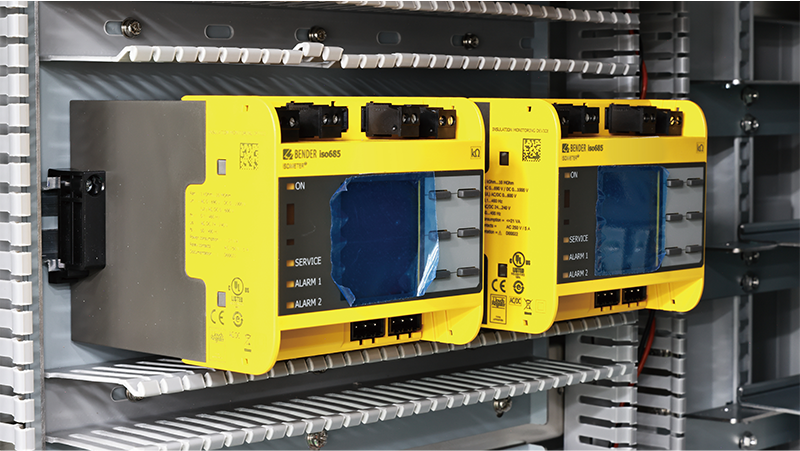

▲ 出力絶縁監視：ISO685メーター（オプション）
グラフィックユーザーインターフェース - BATTERY PRO X
17020C試験システムは、二次電池パックの試験における多様な要求に高いレベルの安全性と安定性で応えるように設計されています。システムの充放電保護メカニズムは、異常状態が検出されると自動的に試験を停止し、堅牢なデータ保存および回復機能は、停電によるデータ損失に対する保護を提供します。
Battery Pro X main screen
システム構成
1.BMS通信ポート付き多機能フレーム
2.AC-DC双方向コンバータ
3.回生充放電テスターモデル 69210Cシリーズ
4.産業用PC（オプション）
5.ステータス表示用タワーライト
6.キーボードスタンド付きラックアームモニター
7.データロガー設置場所（オプション）
*ご要望に応じて他の機器もサポートします
特長
・充放電モード (CC, CV, CP)
- 電力範囲: 各チャネル10KW～80kW（10kWモジュールの追加により）
- 電圧範囲: 150V
- 電流範囲: 各チャネル100A、並列接続で最大800A
・バッテリーエネルギーの回生放電: 90%以上の効率
- エネルギーとコストの削減
- 低発熱・低騒音
・D/D効率: 95～97%（定格電力の5%以上）
・待機電力損失: 各チャネル2.56W
・ソフトウェアによる並列チャネル制御
・10%から90%まで5msのスルーレートでの駆動サイクルシミュレーション
・高解像度測定（18ビット）
・充電から放電へ、またはその逆の移行時にオーバーシュートのないスムーズな電流移行
・グラフ表示によるテストデータ分析と統計
・停電後のデータリカバリー保護
アプリケーション
・EVバッテリーモジュール
・電動スクーター
・電動自転車
・UPS
・蓄電池
・電動工具
・自動車用バッテリー
・鉛蓄電池
Chroma 17020Cは、二次電池モジュールおよびパックの信頼性の高い繰り返し試験用に設計された高精度システムです。高精度な電力供給と測定機能を備えた17020Cは、受入・出荷検査、ならびに容量、性能、生産、および品質評価試験に最適です。
回生放電能力
この試験システムは、バッテリーモジュールから放電されたエネルギーを、あるチャンネルから他の充電中のチャンネルへ、または電力系統へ効率的に回生することで、電力を節約し、熱負荷を削減します。
複数の独立したチャンネル
複数のバッテリーモジュールまたはパックに対し、それぞれ異なる試験特性を持つ専用の充放電試験をサポートします。より高い電流要求に対応するためにチャンネルを並列接続することができ、多チャンネル数と大電流試験の間で柔軟な運用が可能です。
柔軟なプログラミング機能
Chromaの使いやすいソフトウェア「Battery Pro X」で操作し、高度なプログラミングスキルを必要とせずに試験を容易に作成・実行できます。グラフィカルな試験作成支援、事前定義プロファイル、リアルタイムモニタリング、外部機器との統合などの機能を備えています。
バッテリーバックアップユニット（BBU）/シェルフ試験
正確なBBU試験を保証するためには、試験装置のスルーレートが最小限であることが不可欠です。Chroma 17020Cは、5msのスルーレート（10%から90%への移行）を備え、BBUおよびBBSの試験に最適なソリューションであり、精密な制御と信頼性の高い性能を提供します。
高速スルーレート
17020Cは、-90%から+90%まで10msのスルーレートを特徴とし、実際の走行プロファイル条件を再現することで、動的な走行シナリオの正確なシミュレーションを可能にします。
安全機能
バッテリー極性チェック、過電圧保護、過電流保護チェック、過熱保護、およびVDE-4105-AE準拠の単独運転検出機能が含まれます。試験データは不揮発性メモリに安全に保存され、停電や通信障害によるデータ損失を防ぎます。柔軟なプログラミング機能と使いやすい操作ソフトウェアにより、Chroma 17020Cは、包括的なバッテリー試験のための便利で堅牢、かつ効率的なソリューションを提供します。
システム機能
2つの測定レンジと向上した精度
電圧レンジ：60V/150V、電流レンジ：50A/100A
電圧精度：0.02%FS、60V ±12mV/150V ±30mV
電流精度：0.05%FS、50A±25mA/100A±50mA
全電流放電
3Vで全電流放電が可能。3Vを下回ると放電電流は次のように減少します：2V/-85A、1.5V/-65A、0.3V/-16A
放電から充電サイクルへのスムーズな電流移行
安定した電流で、移行中のオーバーシュートなし
充電から放電への切り替え時に電流の中断なし
回生バッテリーエネルギー放電
電力系統または内部負荷へ回生
低発熱で、空調の消費電力を削減
定格電力でのTHD（全高調波歪）は5%未満
定格電力でのPF（力率）は0.9以上
テスターとコントローラー間の通信
高速かつ効率的なデータ処理：データはバッファリングなしで処理され、ネットワーク全体で低遅延の通信を保証
デイジーチェーン接続されたデバイス間でタイムリーかつ正確なデータ交換を保証
最小サンプリングレート 10ms
保護条件
OVP、UVP、OCP、UCP、OTP、UTP、過/不足容量（Ah）保護
逆接続、ワイヤー損失保護（ΔV）
デルタ保護：-ΔV/+ΔV (V)、+ΔI/-ΔI (A) 保護
動的駆動カーブシミュレーションのための高速電流応答
最小スルーレート 5ms（10％から90％）
レポート記録間隔 10ms
動的な充放電電力および電流波形は、NEDC、FUDS、HPPC規格に準拠
追加のハードウェア安全機能
▲ アンチ・アイランディング（単独運転防止）保護：VDEメーター ufr1001e（オプション）
▲ 出力絶縁監視：ISO685メーター（オプション）
グラフィックユーザーインターフェース - BATTERY PRO X
17020C試験システムは、二次電池パックの試験における多様な要求に高いレベルの安全性と安定性で応えるように設計されています。システムの充放電保護メカニズムは、異常状態が検出されると自動的に試験を停止し、堅牢なデータ保存および回復機能は、停電によるデータ損失に対する保護を提供します。

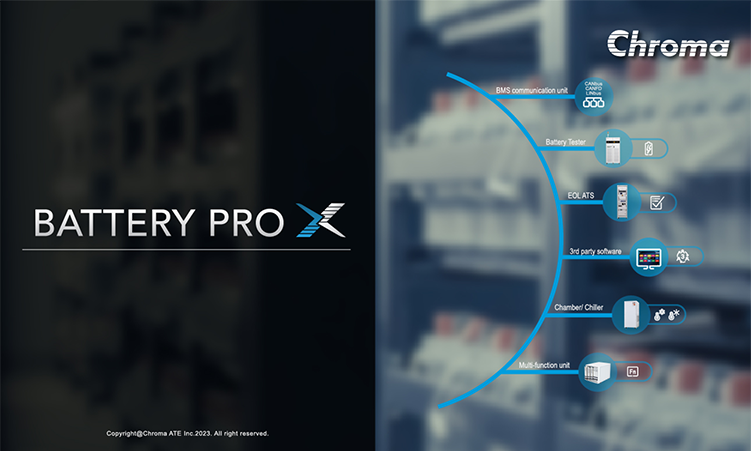

Battery Pro X main screen

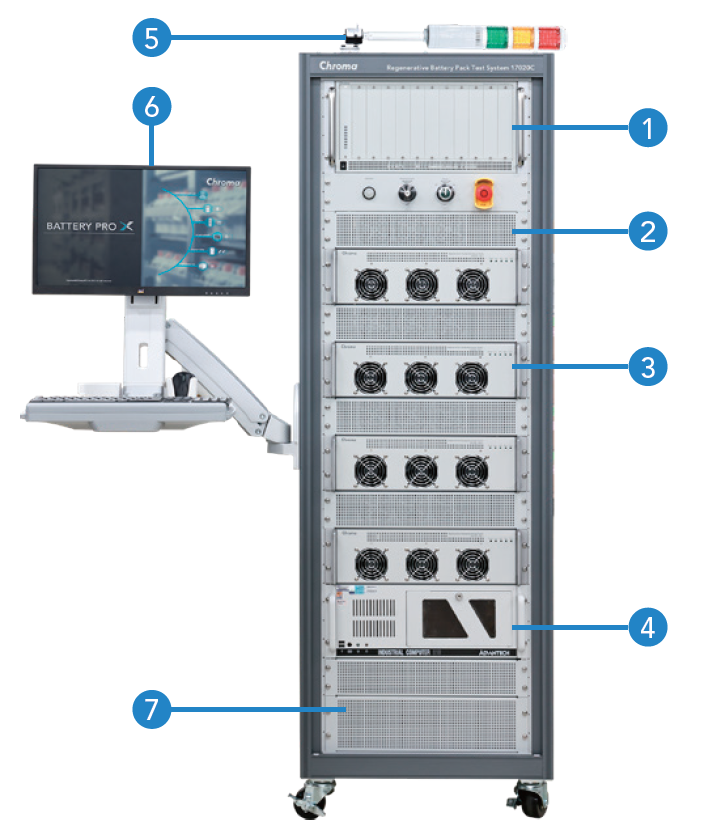

システム構成
1.BMS通信ポート付き多機能フレーム
2.AC-DC双方向コンバータ
3.回生充放電テスターモデル 69210Cシリーズ
4.産業用PC（オプション）
5.ステータス表示用タワーライト
6.キーボードスタンド付きラックアームモニター
7.データロガー設置場所（オプション）
*ご要望に応じて他の機器もサポートします

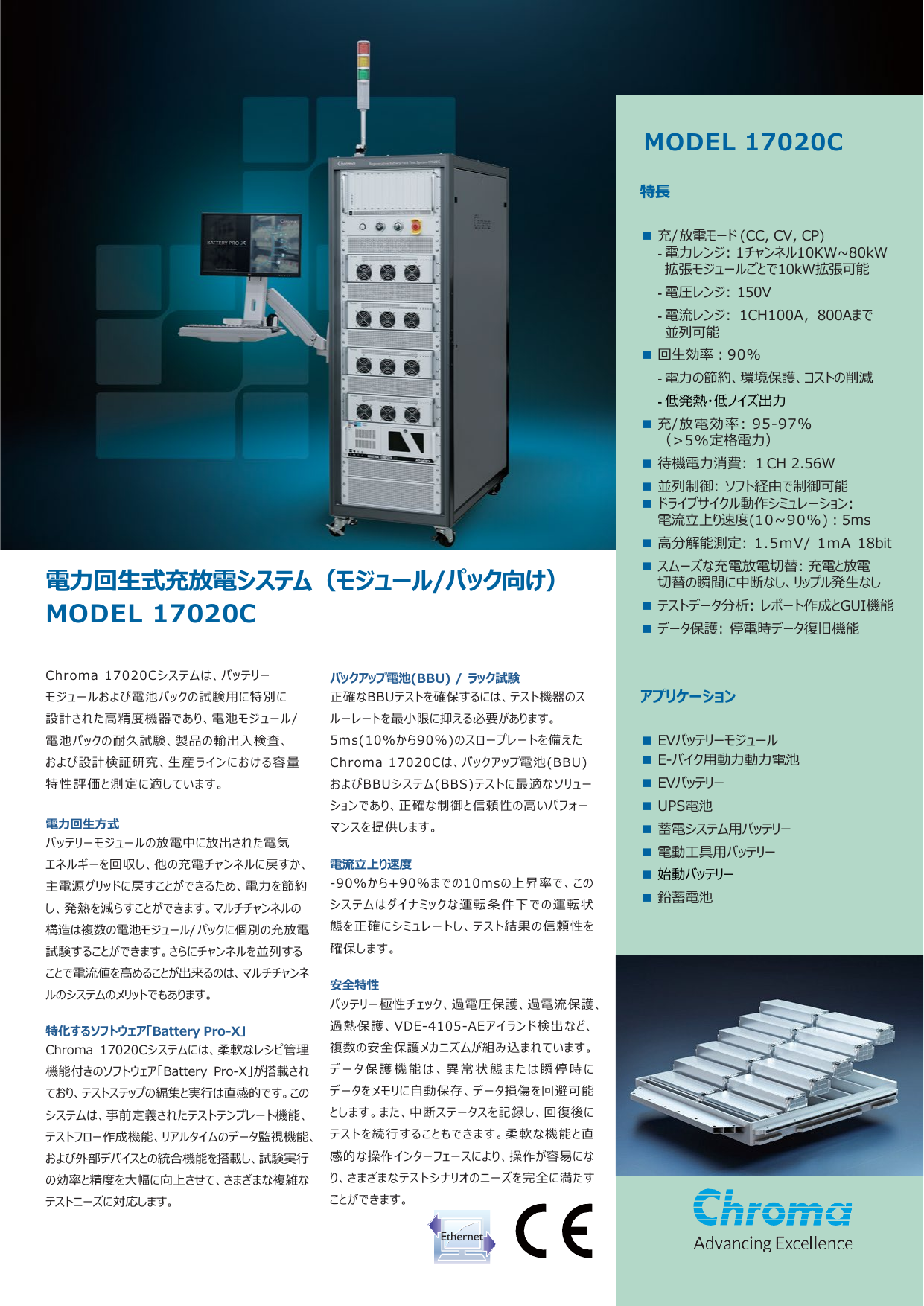

バッテリーパック/モジュール向充放電試験装置【電力回生機能付】の資料ダウンロード
