概要
共振点追尾に必要なPLL制御機能をワンパッケージに
ピエゾ共振点追尾モジュール PD-660-S1は、ピエゾ素子の共振点追尾に特化した制御モジュールで、各種超音波応用機器の組込みに適しています。
ピエゾ駆動用アンプに接続することにより、BLT（ランジュバン振動子）等の共振点に自動追尾しながら、最適な駆動が可能です。各種パラメタの調整も容易なので、開発期間の短縮やコストダウンにつながります。
■各種パラメタ等を設定・調整
●非同期調歩シリアルインタフェース（UART）経由
●周波数設定範囲 10 kHz〜40 kHz （上限周波数の変更可能）
●共振点追尾開始周波数指定
●共振点ロック状態モニタ機能
●発振周波数モニタ機能
■独自機能搭載 : 機械加工等で発生する共振点変化に確実に追従するための独自機能搭載
●ピエゾ制動容量の自動検知、自動補正
→ 出力や負荷変動に関わらず、安定したロックが可能
●共振点ロック後の追従範囲を指定
→ 外乱等による共振点以外への誤ったロックを防止

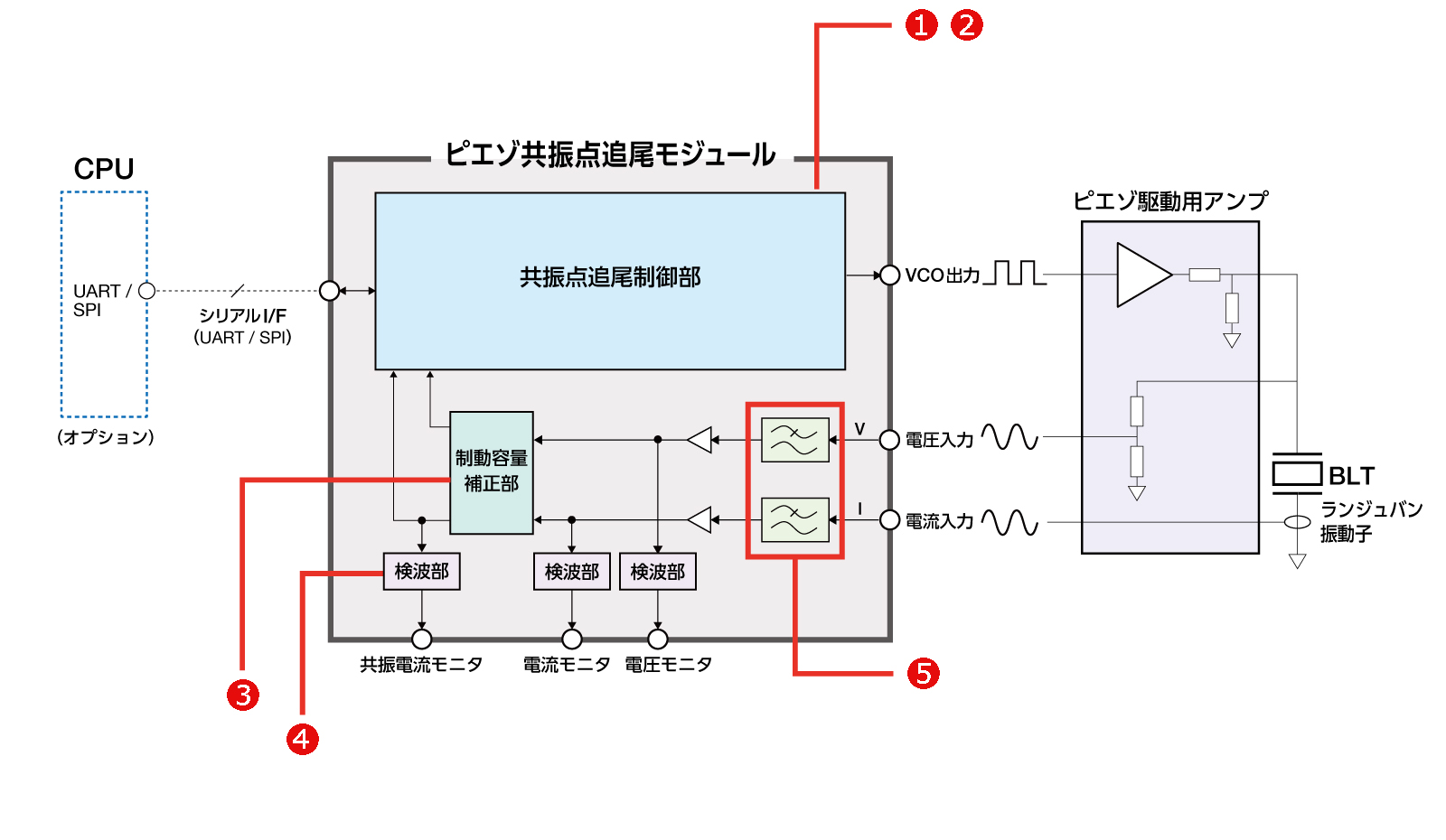

モジュール構成・カスタマイズ例
仕様・機能、周辺回路を含む構成など、各種カスタマイズに対応。
組込み事例
BLTを応用した各種超音波装置のコントローラに
●超音波溶着機、溶接機（樹脂溶着、異種金属溶接）
●超音波精密加工装置（精密切削、研磨）
●超音波フードカッター (食品カット)
●超音波霧化装置 (加湿、殺菌)
●超音波搬送装置（ウェーハなどの浮揚搬送等）
参考仕様
仕様・機能、周辺回路を含む構成など、各種カスタマイズについてはお問い合わせください。
・共振点追尾周波数範囲 ／10 kHz〜40 kHz（上限周波数の変更可能）
・電源電圧／ ±12 V
・制御方式 ／PLL制御方式、ピエゾ素子に印加の電圧、電流入力（アナログ）で制御
・VCO出力／矩形波, 3.3 V
・機能／周波数範囲設定、ロック状態モニタ、周波数モニタ、
制動容量補正およびモニタ、ロック異常検出モニタ
・シリアルインタフェース／非同期調歩（UART）またはSPI
・外形寸法（mm）／55 (W)×35 (D)×8 (H), 40ピンDIP
オプション情報

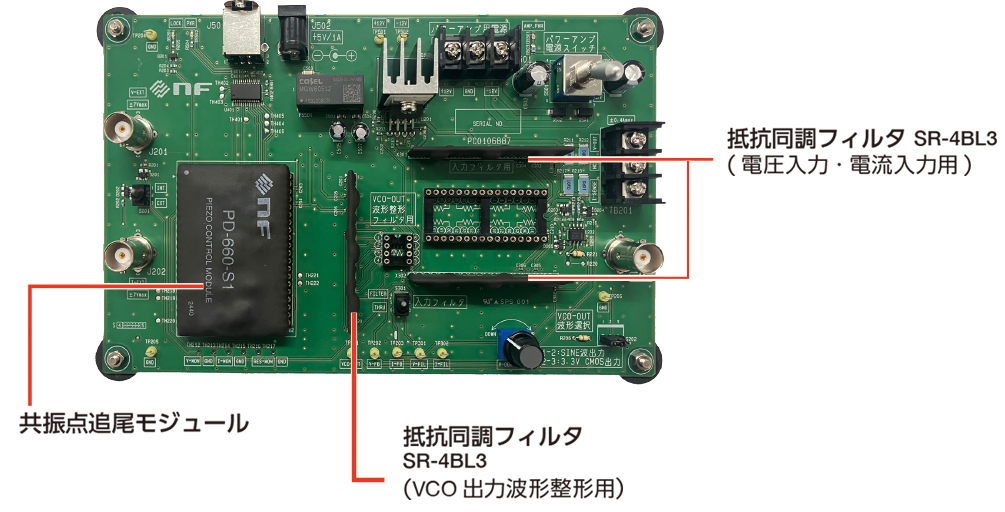

■ピエゾ共振点追尾モジュール評価ボード PA-001-3944
装置組込み前の評価に

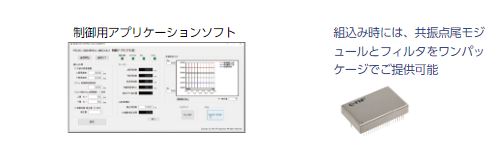

共振点追尾モジュール、抵抗同調フィルタ等を搭載し、動作確認や回路定数の調整等を行うための評価ボード。信号入出力はBNCコネクタ、ACアダプタ付属。制御用アプリケーションソフトを用意。
