USRPを活用した11の収録再生システム構成ガイド
ドルフィンシステムは、多様な実験や開発ニーズに対応するRFキャプチャ・レコーダー用の収録再生アプリを開発しています。お客様の具体的なニーズに合わせて最適なRFキャプチャ・レコーダーシステム構成を選択できます。現在検討中のシステム構成がある場合、より効率的なソリューションを見つけられる可能性があります。
日本ナショナルインスツルメンツ（日本電計） RFレコーダー・RFプレイヤー (-)
RFレコーダー・RFプレイヤーの特長
（画像をクリックして拡大できます）
RFキャプチャ・レコーダーシステム構成の主要11パターン
1. 1チャンネルRF連続収録（最大40MHz帯域幅）
– ノートPC対応
– USRP B200またはB200miniを使用
2. 位相同期2チャンネルRF連続収録（最大20MHz帯域幅/チャンネル）
– ノートPC対応
– USRP B210を使用
3. 最大2チャンネルRF連続収録（最大80または160MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP-2954を使用
4. 2チャンネル以上のRF連続収録（最大80または160MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– 複数のUSRP-2954を使用
5. 4チャンネルRF連続収録（最大400MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP X410を使用
6. 【位相同期】2チャンネル以上のRF連続収録（最大100MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– 複数のUSRP N310を使用
7. 【位相同期】2チャンネル以上のRF連続収録（最大200MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP N321、N320を組み合わせて使用
8. 1～複数チャンネルRF間欠収録（最大160MHz帯域幅/チャンネル）
– ノートPC対応
9. 1～複数チャンネルRF間欠収録（最大200MHz帯域幅/チャンネル）
– ノートPC対応

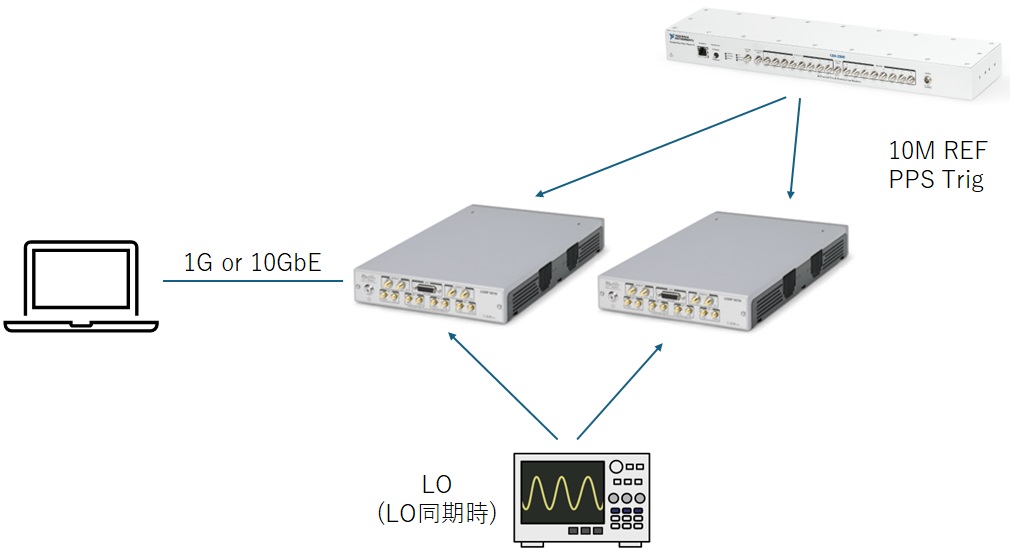

10. 【位相同期】1～複数チャンネルRF間欠収録（最大100MHz帯域幅/チャンネル）
– ノートPC対応
11. 【位相同期】1～複数チャンネルRF間欠収録（最大200MHz帯域幅/チャンネル）
– ノートPC対応
RFキャプチャ・レコーダーシステム選択のポイント
・チャンネル数 : 必要なRF信号の同時収録チャンネル数
・帯域幅 : 各チャンネルで必要な最大帯域幅
・収録方式 : 連続（ストリーミング）か間欠（バースト）か
・位相同期 : MIMOやビームフォーミングなどの用途で必要か
・携帯性 : ノートPCで運用可能か、固定設置型か
間欠的な収録とは
間欠的な収録は、USRPのDRAMに収録データを一時保存し、次にホストPCに転送し、ホストPCがストレージに保存します。ホストに転送している間は受信データは破棄するので、その間の受信は出来ません。
（画像をクリックして拡大できます）
RFキャプチャ・レコーダーシステム構成の主要11パターン
1. 1チャンネルRF連続収録（最大40MHz帯域幅）
– ノートPC対応
– USRP B200またはB200miniを使用
2. 位相同期2チャンネルRF連続収録（最大20MHz帯域幅/チャンネル）
– ノートPC対応
– USRP B210を使用
3. 最大2チャンネルRF連続収録（最大80または160MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP-2954を使用
4. 2チャンネル以上のRF連続収録（最大80または160MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– 複数のUSRP-2954を使用
5. 4チャンネルRF連続収録（最大400MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP X410を使用
6. 【位相同期】2チャンネル以上のRF連続収録（最大100MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– 複数のUSRP N310を使用
7. 【位相同期】2チャンネル以上のRF連続収録（最大200MHz帯域幅/チャンネル）
– 高速収録対応PC必要
– USRP N321、N320を組み合わせて使用
8. 1～複数チャンネルRF間欠収録（最大160MHz帯域幅/チャンネル）
– ノートPC対応
9. 1～複数チャンネルRF間欠収録（最大200MHz帯域幅/チャンネル）
– ノートPC対応
10. 【位相同期】1～複数チャンネルRF間欠収録（最大100MHz帯域幅/チャンネル）
– ノートPC対応
11. 【位相同期】1～複数チャンネルRF間欠収録（最大200MHz帯域幅/チャンネル）
– ノートPC対応
RFキャプチャ・レコーダーシステム選択のポイント
・チャンネル数 : 必要なRF信号の同時収録チャンネル数
・帯域幅 : 各チャンネルで必要な最大帯域幅
・収録方式 : 連続（ストリーミング）か間欠（バースト）か
・位相同期 : MIMOやビームフォーミングなどの用途で必要か
・携帯性 : ノートPCで運用可能か、固定設置型か
間欠的な収録とは
間欠的な収録は、USRPのDRAMに収録データを一時保存し、次にホストPCに転送し、ホストPCがストレージに保存します。ホストに転送している間は受信データは破棄するので、その間の受信は出来ません。
