SDRを利用した無線通信システム リアルタイムテスト環境
USRP™などの市販のソフトウェア無線機上で高速データ送信、キャプチャ、スペクトラム・モニタの無線信号を使用し即実行可能なリファレンス・アプリケーションを提供します。リファレンスアプリケーションとして提供されるFPGAのビットストリームを利用しリアルタイム計測が可能です。また、プリアンブル検出器を用いてMATLAB上でオフライン解析する際に目的の信号のみキャプチャするトリガを設定いただけます。
日本ナショナルインスツルメンツ（日本電計） Matlabを使用したFPGA開発例 (USRP-X440)
Matlabを使用したFPGA開発例の特長
（すべて画像をクリックして拡大できます）

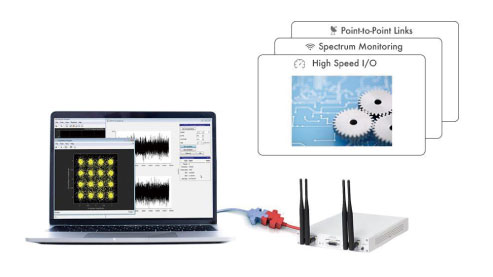

高速転送・高速キャプチャーオンボードメモリを使用し、サポート
されているSDRハードウェアでフルレート（最大250Msps）のデータ送受信を実行

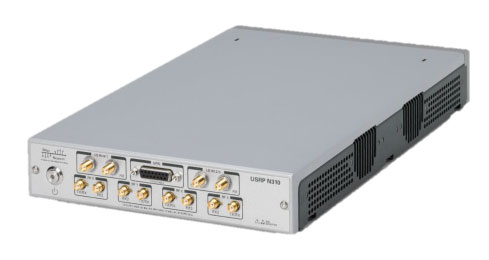

します。 USRPハードウェアサポート
NIブランドであるEttus Research™の
サポートするSDRのサポートする
ハードウェア内のFPGAでリファレンス・
アプリケーションを実行します。

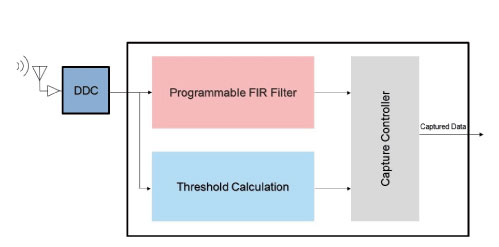

プリアンブル検出プログラマブルな相互相関器をベースに
したプリアンブル検出器により信号を検出
します。閾値を使用して目的の信号を取得
します。リファレンス・アプリケーション
をFPGA上に直接展開します。

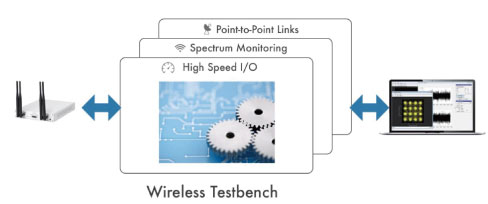

リファレンス・アプリケーションリファレンス・アプリケーションを実行し、FPGA上でリアルタイムに無線信号の送信、
キャプチャー、解析を行います。MATLABで
スペクトルを監視し、可視化します。

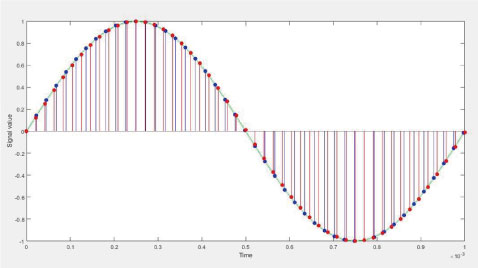

任意のサンプル・レートすべてのワイヤレス・テストベンチ・
アプリケーションで、5G、WLAN、
DVB-S2などのカスタムおよび規格
ベースの信号で動作するように、
任意のサンプル・レートが選択できます。

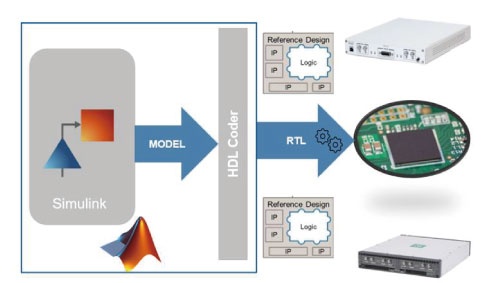

USRP FPGAターゲット
MATLAB and Simulinkで設計した信号処理
モデルHDL Coderを用いて生成したHDL
コードをUSRP上のFPGAに実装し
リアルタイム信号処理を実現します。
シミュレーションから試作、さらにFPGA
実装まで一気通貫したソリューションです。
（すべて画像をクリックして拡大できます）
| |
高速転送・高速キャプチャー オンボードメモリを使用し、サポート されているSDRハードウェアでフルレート（最大250Msps）のデータ送受信を実行 します。 | USRPハードウェアサポート NIブランドであるEttus Research™の サポートするSDRのサポートする ハードウェア内のFPGAでリファレンス・ アプリケーションを実行します。 |
| |
プリアンブル検出 プログラマブルな相互相関器をベースに したプリアンブル検出器により信号を検出 します。閾値を使用して目的の信号を取得 します。リファレンス・アプリケーション をFPGA上に直接展開します。 | リファレンス・アプリケーション リファレンス・アプリケーションを実行し、FPGA上でリアルタイムに無線信号の送信、 キャプチャー、解析を行います。MATLABで スペクトルを監視し、可視化します。 |
| |
任意のサンプル・レート すべてのワイヤレス・テストベンチ・ アプリケーションで、5G、WLAN、 DVB-S2などのカスタムおよび規格 ベースの信号で動作するように、 任意のサンプル・レートが選択できます。 | USRP FPGAターゲット MATLAB and Simulinkで設計した信号処理 モデルHDL Coderを用いて生成したHDL コードをUSRP上のFPGAに実装し リアルタイム信号処理を実現します。 シミュレーションから試作、さらにFPGA 実装まで一気通貫したソリューションです。 |
