最新レーダーシステム機能検証
カスタムハードウェアで構築されているターゲット発生器とは異なり、NIシステムは、お客様に対してオープンな環境を提供しています。そのため、LabVIEW FPGA開発プラットフォームを使用して任意の機能を追加すことが可能となります。
日本ナショナルインスツルメンツ NI（日本電計） レーダーターゲットジェネレータ (PXI＆VST)

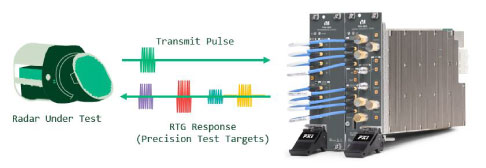

レーダーターゲットジェネレータの特長
現実的なテストシナリオをシミュレートし、レーダーを様々な条件下で効率的に評価することを可能としフィールド試験や飛行テストに要する時間、費用を大幅に短縮できます。カスタムハードウェアで構築されているターゲット発生器とは異なり、NIシステムは、お客様に対してオープンな環境を提供しています。そのため、LabVIEW FPGA開発プラットフォームを使用して任意の機能を追加すことが可能となります。- それぞれ固有の位置、速度、姿勢を持つ複数のターゲットをシミュレート
- 遅延、減衰、ドップラーシフト、レーダー反射断面積モデリングをターゲットごとに適用
周波数範囲 10MHz～21GHz
（周波数拡張使用時22.5GHz～44GHz）
信号帯域幅 1GHz ターゲット数 最大4つのリアルタイムターゲット（事前生成ターゲットシナリオでは1,000万件以上のリストが可能） 信号パラメータ 遅延、ドップラー、減衰 最大レンジ 64,000km 最小レンジ 低遅延モードでは1m
それ以外は125ｍ 更新レート 15kHz（リスト・モード）
1kHz（ライブ・モード） レンジ・ステップ 0.8ns（0.12m） ドップラー・オフセット +/-2MHz ドップラー分解能 <5Hz パルス幅 制限なし 典型的なRx to Tx SFDR 68dBc 重複ターゲット あり

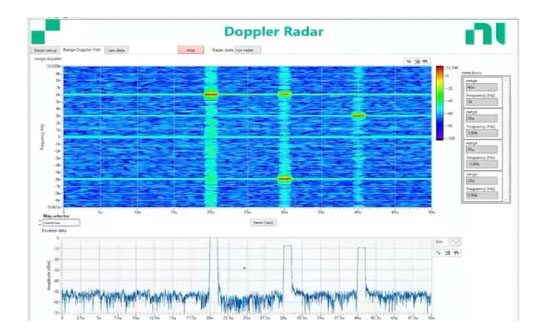

応用アプリケーション
PXIベクトル信号トランシーバ
（画像をクリックして拡大できます） • レーダー製造テスト • レーダー機能試験 • RFチャンネルエミュレーション
（画像をクリックして拡大できます）

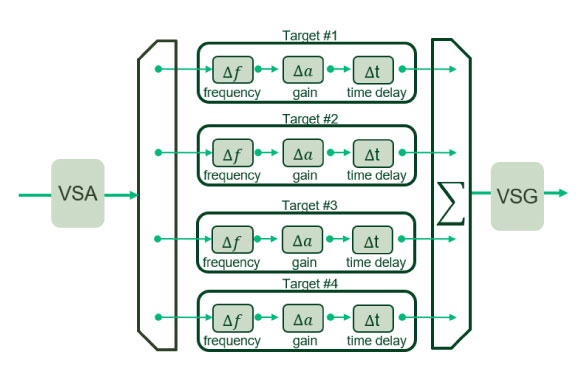

図１．FPGAに搭載されたRTGソフトウェアの概念的データパス
現実的なテストシナリオをシミュレートし、レーダーを様々な条件下で効率的に評価することを可能としフィールド試験や飛行テストに要する時間、費用を大幅に短縮できます。
カスタムハードウェアで構築されているターゲット発生器とは異なり、NIシステムは、お客様に対してオープンな環境を提供しています。
そのため、LabVIEW FPGA開発プラットフォームを使用して任意の機能を追加すことが可能となります。
- それぞれ固有の位置、速度、姿勢を持つ複数のターゲットをシミュレート
- 遅延、減衰、ドップラーシフト、レーダー反射断面積モデリングをターゲットごとに適用
| 周波数範囲 | 10MHz～21GHz |
| 信号帯域幅 | 1GHz |
| ターゲット数 | 最大4つのリアルタイムターゲット （事前生成ターゲットシナリオでは 1,000万件以上のリストが可能） |
| 信号パラメータ | 遅延、ドップラー、減衰 |
| 最大レンジ | 64,000km |
| 最小レンジ | 低遅延モードでは1m それ以外は125ｍ |
| 更新レート | 15kHz（リスト・モード） 1kHz（ライブ・モード） |
| レンジ・ステップ | 0.8ns（0.12m） |
| ドップラー・オフセット | +/-2MHz |
| ドップラー分解能 | <5Hz |
| パルス幅 | 制限なし |
| 典型的なRx to Tx SFDR | 68dBc |
| 重複ターゲット | あり |
応用アプリケーション
PXIベクトル信号トランシーバ （画像をクリックして拡大できます） | • レーダー製造テスト • レーダー機能試験 • RFチャンネルエミュレーション |
（画像をクリックして拡大できます）
図１．FPGAに搭載されたRTGソフトウェアの概念的データパス
図１．FPGAに搭載されたRTGソフトウェアの概念的データパス
