最大1000 V および 32A までの DC電源電圧を備えた半導体電力コンバータおよび同様の機器の DC 電源ポートでの妨害電圧をテストするように設計
TBLDC32-2 は、CISPR 16-1-2 および CISPR 11 規格に準拠した、9 kHz ～ 30 MHz の範囲内の DC ライン上の伝導放出を測定するためのライン インピーダンス安定化ネットワークです。
ウェーブクレスト株式会社 ラインインピーダンス安定化ネットワーク V-Y-Δ DC (TBLDC32-2)
ラインインピーダンス安定化ネットワーク V-Y-Δ DC の特長
製品概要
TBLDC32-2 は、CISPR 16-1-2 および CISPR 11 規格に準拠した、9 kHz ～ 30 MHz の範囲内の DC ライン上の伝導放出を測定するためのライン インピーダンス安定化ネットワークです。このデバイスは、最大 1000 V および 32 A までの DC 電源電圧を備えた半導体電力コンバータおよび同様の機器の DC 電源ポートでの妨害電圧をテストするように設計されています。伝導放出は、順方向および戻り供給ラインで測定できます。さらに、フロント パネルのロータリー スイッチを使用すると、コモン モードおよび差動モード放出を測定できます。TBLDC32-2 には空芯インダクタが装備されています。筐体には、接地接続用のフランジを備えた堅牢なステンレス鋼ベースがあります。
仕様
● 周波数範囲: 9 kHz ～ 30 MHz
● 最大連続電流: 25A
● 15 分間の最大電流: 最大 32A
● DC – 電圧: 1000 V
● モード A、モード B インピーダンス: 150 ± 30 Ω
● コモン モード インピーダンス: 150 ± 30 Ω
● 差動モード インピーダンス: 150 ± 30 Ω
● EUT ポートの位相: 0 ± 40°
● EUT ポートから AE ポートへの絶縁、CM: > 20 dB
● EUT ポートから AE ポートへの絶縁、DM: > 40 dB
● 縦方向の変換損失: > 26 dB
● 電圧分割係数: 20 ± 3 dB
● DC 抵抗: パスあたり 80 mΩ (標準)
● 空芯インダクタ
● パス A、B、CM、DM 用のロータリー選択スイッチ
● AE ポート、EUT ポート端子: 4mm、安全
● 測定コネクタ: 50 Ω BNC
● 寸法、幅 x 高さ x 長さ: 282 x 150 x 480 mm
● 重量: 約 9 kg
● 動作温度範囲: +5 °C … + 40 °、5% ～ 80% RH、結露なし
アプリケーション
DC電源ラインにおけるEMC伝導放射測定

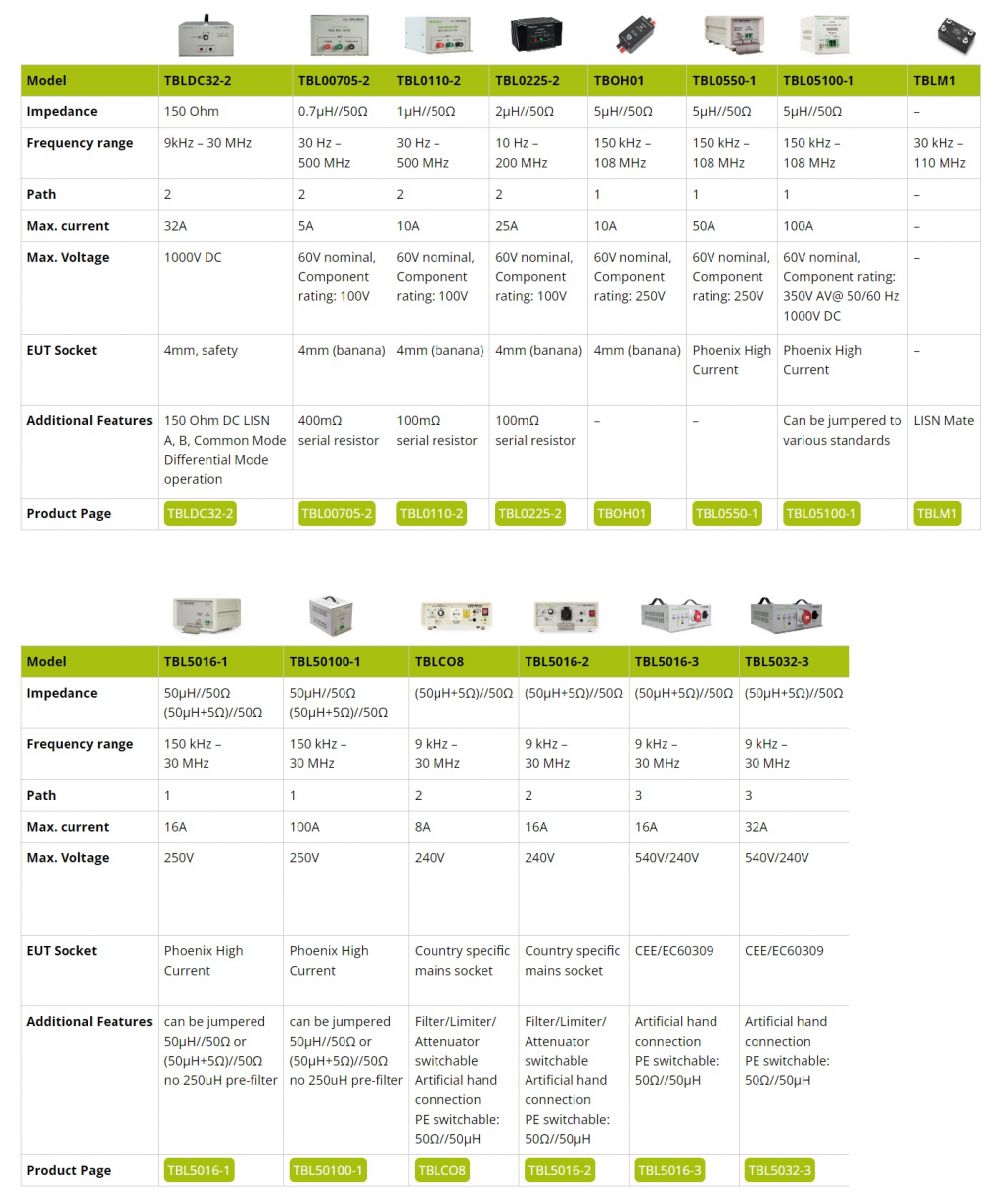

ラインインピーダンス安定化ネットワーク ラインアップ
LISN は EMC テストの重要なコンポーネントです。電源ライン上の望ましくない放射を監視するために、LISN はテスト対象デバイスの電源ラインに挿入され、測定受信機またはスペクトル アナライザと組み合わせて使用されます。通常、受信機またはスペクトル アナライザは EMCview などのソフトウェアによって操作されます。このソフトウェアは、アナライザの設定が CISPR 16 仕様に準拠していることを保証し、すべての主要な EMC 規格用に事前構成されたテストをロードして実行できるようにします。測定データ ポイントは、選択した規格の制限とともにグラフ化され、テスト レポートとしてエクスポートできます。LISN の最も重要な特性の 1 つは、テスト対象デバイスに固定のソース インピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定が再現可能になります。この属性は、送信放射を測定するのではなく、LISN を使用して固定の電源インピーダンスを確立する他の多くの EMC テスト セットアップでも使用されます。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
製品概要
TBLDC32-2 は、CISPR 16-1-2 および CISPR 11 規格に準拠した、9 kHz ～ 30 MHz の範囲内の DC ライン上の伝導放出を測定するためのライン インピーダンス安定化ネットワークです。このデバイスは、最大 1000 V および 32 A までの DC 電源電圧を備えた半導体電力コンバータおよび同様の機器の DC 電源ポートでの妨害電圧をテストするように設計されています。伝導放出は、順方向および戻り供給ラインで測定できます。さらに、フロント パネルのロータリー スイッチを使用すると、コモン モードおよび差動モード放出を測定できます。TBLDC32-2 には空芯インダクタが装備されています。筐体には、接地接続用のフランジを備えた堅牢なステンレス鋼ベースがあります。
仕様
● 周波数範囲: 9 kHz ～ 30 MHz
● 最大連続電流: 25A
● 15 分間の最大電流: 最大 32A
● DC – 電圧: 1000 V
● モード A、モード B インピーダンス: 150 ± 30 Ω
● コモン モード インピーダンス: 150 ± 30 Ω
● 差動モード インピーダンス: 150 ± 30 Ω
● EUT ポートの位相: 0 ± 40°
● EUT ポートから AE ポートへの絶縁、CM: > 20 dB
● EUT ポートから AE ポートへの絶縁、DM: > 40 dB
● 縦方向の変換損失: > 26 dB
● 電圧分割係数: 20 ± 3 dB
● DC 抵抗: パスあたり 80 mΩ (標準)
● 空芯インダクタ
● パス A、B、CM、DM 用のロータリー選択スイッチ
● AE ポート、EUT ポート端子: 4mm、安全
● 測定コネクタ: 50 Ω BNC
● 寸法、幅 x 高さ x 長さ: 282 x 150 x 480 mm
● 重量: 約 9 kg
● 動作温度範囲: +5 °C … + 40 °、5% ～ 80% RH、結露なし
アプリケーション
DC電源ラインにおけるEMC伝導放射測定
ラインインピーダンス安定化ネットワーク ラインアップ
LISN は EMC テストの重要なコンポーネントです。電源ライン上の望ましくない放射を監視するために、LISN はテスト対象デバイスの電源ラインに挿入され、測定受信機またはスペクトル アナライザと組み合わせて使用されます。通常、受信機またはスペクトル アナライザは EMCview などのソフトウェアによって操作されます。このソフトウェアは、アナライザの設定が CISPR 16 仕様に準拠していることを保証し、すべての主要な EMC 規格用に事前構成されたテストをロードして実行できるようにします。測定データ ポイントは、選択した規格の制限とともにグラフ化され、テスト レポートとしてエクスポートできます。LISN の最も重要な特性の 1 つは、テスト対象デバイスに固定のソース インピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定が再現可能になります。この属性は、送信放射を測定するのではなく、LISN を使用して固定の電源インピーダンスを確立する他の多くの EMC テスト セットアップでも使用されます。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
