25nsが、システムの本質を露わにする。
ICI‑DP HH250‑15 は、IC や電子回路に高速の過渡磁界パルスを注入するために設計された、電磁フォルト注入（EMFI）用のプローブ／磁界ソース。 セキュリティ評価、耐タンパ性試験、フォルト注入研究などで、IC の特定位置へ精密にパルスを照射し、意図的に誤動作を誘発するために使用される。
ウェーブクレスト株式会社 ダブルパルス磁場源セット プローブヘッド寸法 直径250µm (ICI-DP HH250-15)
ダブルパルス磁場源セット プローブヘッド寸法 直径250µmの特長
簡単な説明
ハードウェア障害注入は、セキュリティ保護されたシステムをクラックするための確立された潜在的に危険な方法として知られています。電磁障害注入 (EMFI) では、妨害されるシステムが局所的に磁場パルスにさらされ、デバイスの物理的な混乱や論理エラーにつながる可能性があります。通常、めったに発生しない脆弱性を悪用するソフトウェア攻撃とは異なり、ハードウェア攻撃はこれらの脆弱性とは独立して発生するため、より多くのターゲットに対して成功する可能性があります。 ICI-DP HH250-15 セットは、高い時間的および空間的分解能で電磁パルスを安全上重要な回路に注入するように設計されています (電磁障害注入 - EMFI)。このセットは、最小 25 ns のパルス追従時間を持つ単一パルスおよび二重パルス シーケンスを生成するために使用できます。このセットには、高電圧源 BPS 204 とプローブ ICI-DP HH250-15 が含まれています。プローブまたは BPS の同期入力を介して、パルスを外部機能シーケンスに同期できます。パルス電圧や極性などのパラメータは、ソフトウェアで設定できます。 新しいパルス プローブの重要な機能の 1 つは、妨害パルスを生成するために使用される拡張された電圧範囲です。最大 1000 V (妨害電力が大幅に増加) により、新しい脆弱性を見つけることができます。2 つ目の重要な機能は、最小 25 ns 以内に 2 つの妨害パルスを放出できることです。これにより、単一の妨害イベントに対して強化されたシステムへの攻撃を成功させることができます。Langer EMV-Technik の ICI-DP プローブは、最高のパルス電力を提供し、詳細な分析とデバイスの堅牢な保護を可能にします。 納品内容
1x ICI-DP HH250-15、ダブルパルス磁場ソース1x BPS 204、バーストパワーステーション1x BPS 204-Client、BPS 204-Client ソフトウェア1x HV FI-FI 1 m、高電圧ケーブル、Fischer-Fischer1x SK FI-FI 7P 1 m、制御ケーブル、Fischer-Fischer4x SMA-SSMB 1 m、SMA-SSMB 測定ケーブル1x NT FRI EU 24V、電源ユニット1x USB-AB、USB ケーブル タイプ A-B1x ICI-DP ケース、システムケース1x ICI-DP m、ICI-DP セット ユーザーマニュアル1x BPS 204 m、BPS 204 ユーザーマニュアル 技術パラメータ
アプリケーション
- 電磁障害注入 (EMFI)
- EM パルス結合
- IC セキュリティ / 組み込みセキュリティ
- ダブル パルス シーケンスによる高度な攻撃が可能
ラインアップ
ICI-DP HH250-15：プローブヘッド寸法 直径250μm
ICI-DP HH500-15：プローブヘッド寸法 直径500μm
ICI-DP HH1000-15：プローブヘッド寸法 直1000μm
【ICI-DPセット】
電磁故障注入（EMFI）用の ICI-DP プローブチップの多様性
導入
Langer EMV-Technik GmbHは、暗号回路およびプロトコルへのフォールトインジェクション用ICIシリーズを長年提供してきました。このたび、ICI-DPシリーズが加わり、機能が拡張されました。より強力な妨害波効果に加え、この新システムでは、2つの妨害波パルスを連続して生成する機能も備えています。
プローブチップ
改良された妨害パラメータに加え、Langer EMV-Technikは、様々なプローブチップも提供しています。チップ径は1000μm、500μm、250μm、そして150μmまでご用意しています。2種類の大型プローブチップ（500μmと1000μm）は主に封止された回路への攻撃用に設計されており、2種類の小型プローブチップ（250μmと150μm）は、封止されていない回路への非常に正確な局所的な故障注入を可能にします。次の図は、エッジ長4mmのチップの例と、様々なICI-DPプローブチップの配置例を示しています。小型プローブチップの空間分解能が大幅に向上していることがはっきりと分かります。
図1:さまざまなICI-DPプローブチップの比較 チップの種類
Langer EMV-Technik GmbHの製品ラインナップは、プローブチップとハウジングの寸法が異なる様々なチップタイプからお選びいただけます。標準チップタイプ01はハウジングに近接していますが、チップタイプ02は横方向と下方向の両方に広いスペースを確保しています。チップタイプ03は、下部に余裕のあるスペースが必要なユーザー向けに設計されています。その他のカスタマイズチップタイプもご要望に応じてご提供いたします。ICIシリーズでは、すべてのチップタイプをご注文いただけます。
図2:チップタイプ01
図3:チップタイプ02
図4:チップタイプ03
簡単な説明
ハードウェア障害注入は、セキュリティ保護されたシステムをクラックするための確立された潜在的に危険な方法として知られています。電磁障害注入 (EMFI) では、妨害されるシステムが局所的に磁場パルスにさらされ、デバイスの物理的な混乱や論理エラーにつながる可能性があります。通常、めったに発生しない脆弱性を悪用するソフトウェア攻撃とは異なり、ハードウェア攻撃はこれらの脆弱性とは独立して発生するため、より多くのターゲットに対して成功する可能性があります。
ICI-DP HH250-15 セットは、高い時間的および空間的分解能で電磁パルスを安全上重要な回路に注入するように設計されています (電磁障害注入 - EMFI)。このセットは、最小 25 ns のパルス追従時間を持つ単一パルスおよび二重パルス シーケンスを生成するために使用できます。このセットには、高電圧源 BPS 204 とプローブ ICI-DP HH250-15 が含まれています。
プローブまたは BPS の同期入力を介して、パルスを外部機能シーケンスに同期できます。
パルス電圧や極性などのパラメータは、ソフトウェアで設定できます。
新しいパルス プローブの重要な機能の 1 つは、妨害パルスを生成するために使用される拡張された電圧範囲です。最大 1000 V (妨害電力が大幅に増加) により、新しい脆弱性を見つけることができます。
2 つ目の重要な機能は、最小 25 ns 以内に 2 つの妨害パルスを放出できることです。これにより、単一の妨害イベントに対して強化されたシステムへの攻撃を成功させることができます。
Langer EMV-Technik の ICI-DP プローブは、最高のパルス電力を提供し、詳細な分析とデバイスの堅牢な保護を可能にします。
納品内容
1x ICI-DP HH250-15、ダブルパルス磁場ソース
1x BPS 204、バーストパワーステーション
1x BPS 204-Client、BPS 204-Client ソフトウェア
1x HV FI-FI 1 m、高電圧ケーブル、Fischer-Fischer
1x SK FI-FI 7P 1 m、制御ケーブル、Fischer-Fischer
4x SMA-SSMB 1 m、SMA-SSMB 測定ケーブル
1x NT FRI EU 24V、電源ユニット
1x USB-AB、USB ケーブル タイプ A-B
1x ICI-DP ケース、システムケース
1x ICI-DP m、ICI-DP セット ユーザーマニュアル
1x BPS 204 m、BPS 204 ユーザーマニュアル

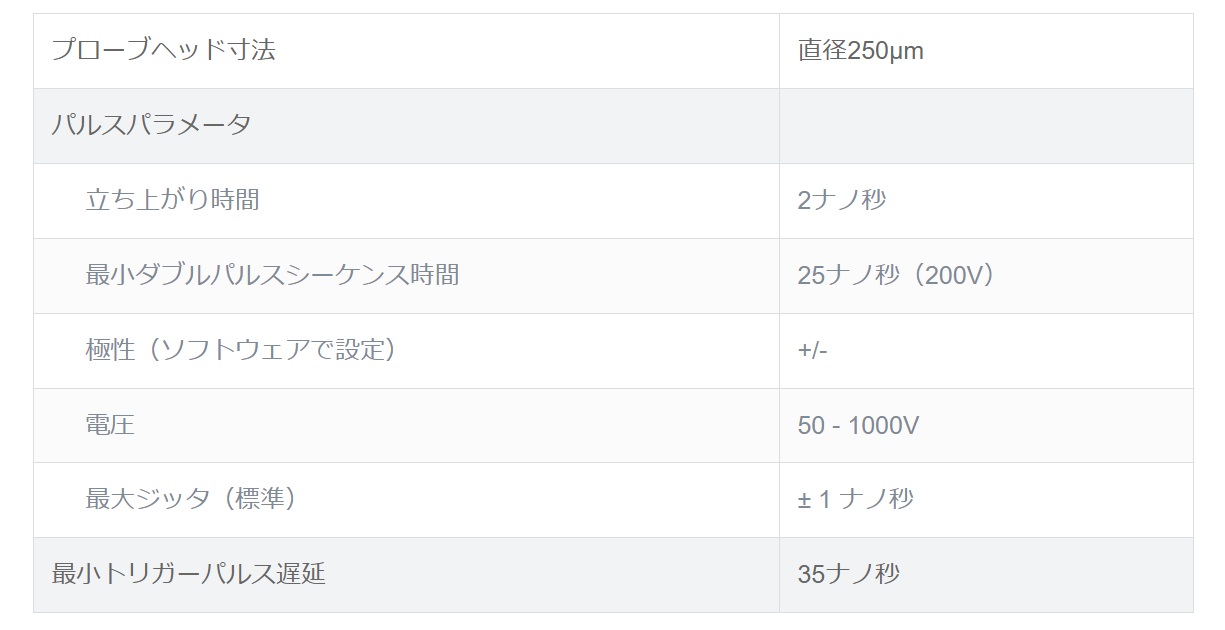

技術パラメータ
アプリケーション
- 電磁障害注入 (EMFI)
- EM パルス結合
- IC セキュリティ / 組み込みセキュリティ
- ダブル パルス シーケンスによる高度な攻撃が可能
ラインアップ
ICI-DP HH250-15：プローブヘッド寸法 直径250μm
ICI-DP HH500-15：プローブヘッド寸法 直径500μm
ICI-DP HH1000-15：プローブヘッド寸法 直1000μm
【ICI-DPセット】
電磁故障注入（EMFI）用の ICI-DP プローブチップの多様性
導入
Langer EMV-Technik GmbHは、暗号回路およびプロトコルへのフォールトインジェクション用ICIシリーズを長年提供してきました。このたび、ICI-DPシリーズが加わり、機能が拡張されました。より強力な妨害波効果に加え、この新システムでは、2つの妨害波パルスを連続して生成する機能も備えています。
プローブチップ
改良された妨害パラメータに加え、Langer EMV-Technikは、様々なプローブチップも提供しています。チップ径は1000μm、500μm、250μm、そして150μmまでご用意しています。2種類の大型プローブチップ（500μmと1000μm）は主に封止された回路への攻撃用に設計されており、2種類の小型プローブチップ（250μmと150μm）は、封止されていない回路への非常に正確な局所的な故障注入を可能にします。次の図は、エッジ長4mmのチップの例と、様々なICI-DPプローブチップの配置例を示しています。小型プローブチップの空間分解能が大幅に向上していることがはっきりと分かります。
チップの種類
Langer EMV-Technik GmbHの製品ラインナップは、プローブチップとハウジングの寸法が異なる様々なチップタイプからお選びいただけます。標準チップタイプ01はハウジングに近接していますが、チップタイプ02は横方向と下方向の両方に広いスペースを確保しています。チップタイプ03は、下部に余裕のあるスペースが必要なユーザー向けに設計されています。その他のカスタマイズチップタイプもご要望に応じてご提供いたします。ICIシリーズでは、すべてのチップタイプをご注文いただけます。
