コイル試験を効率、精度、効果をもって実施できるように設計
CTS-6000 コイル試験システムは、高電圧マトリックス コントローラ (HMC-140) と 3 つの計測器 (低抵抗計 (GOM-804)、AC 耐電圧試験装置 (GPT-15001)、層間短絡試験装置 (ST-6K)) を組み合わせた統合ソリューションです。
ウェーブクレスト株式会社 コイル テスト システム (CTS-6000, MTS-6000)
コイル テスト システムの特長

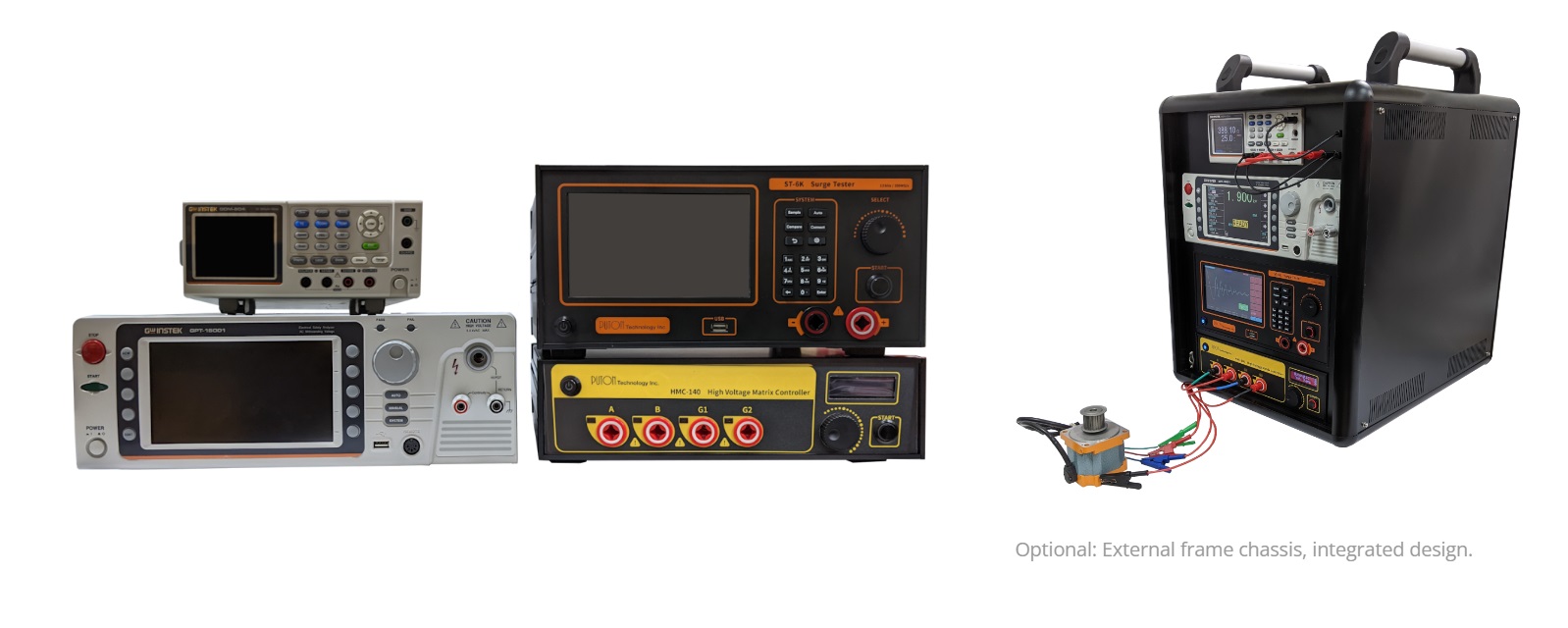

CTS-6000 コイルテストシステム 製品概要
CTS-6000 コイル テスト システムは、高電圧マトリックス コントローラ (HMC-140) と 3 つの機器 (低抵抗メーター (GOM-804)、AC 耐電圧テスター (GPT-15001)、層間短絡テスター (ST-6K)) を組み合わせた統合ソリューションです。このシステムは、コイル テストを効率、精度、および効果の高い方法で実行できるように設計されています。 コンポーネントの概要: 1. 高電圧マトリックス コントローラ (HMC-140): このコントローラは他の 3 つの機器とインターフェイスし、さまざまなテスト パラメータを制御および監視してテスト プロセスを実行します。 2. 低抵抗メーター (GOM-804): この機器はコイルの低抵抗値を測定し、コイルの導通と導電性を確認します。 3. AC 耐電圧テスター (GPT-15001): この機器はコイルの高電圧絶縁強度をテストし、高電圧下での絶縁性能を確認します。 4. サージ テスター (ST-6K): この機器はコイル内の層間短絡状態を検出し、潜在的な障害のトラブルシューティングに役立ちます。 MTS-6000 モーター テスト システム 製品概要
MTS-6000 モーター テスト システムは、MS-310 マルチプレクサ スキャナー ボックス、ST-6K サージ テスター、MOM-550 ミリオーム メーターの 3 つの精密機器で構成された専門的なテスト ツールです。これらのデバイスは、ユーザーがモーターの性能と信頼性を迅速かつ正確にテストできるように慎重に設計および製造されており、製品の品質と安全性がさらに向上します。 MS-310 マルチプレクサ スキャナー ボックスは、テスト システム全体の中核コンポーネントです。3 相スイッチングを自動的に実行し、ST-6K サージ テスターを介してサージ波形検出を実行できます。この検出方法により、モーターの 3 相コイル波形データを正確に比較し、コイルが正常に動作しているかどうかを判断し、潜在的な障害を検出できます。同時に、MOM-550 ミリオーム メーターを介してインピーダンス検出を実行し、モーターの電気特性と安定性をさらに判断できます。 MTS-6000 モーター テスト システムをテストに使用すると非常に便利です。高電圧ラインをモーターの三相テストラインに接続し、MS-310 マルチプレクサ スキャナーボックスを操作するだけです。テスト結果は画面に PASS/FAIL として表示されるため、ユーザーはすぐに結論を導き出すことができ、時間とコストを大幅に節約できます。
コイル テスト システムの動画
CTS-6000 コイル試験システム試験操作
CTS-6000 コイルテストシステム 製品概要
CTS-6000 コイル テスト システムは、高電圧マトリックス コントローラ (HMC-140) と 3 つの機器 (低抵抗メーター (GOM-804)、AC 耐電圧テスター (GPT-15001)、層間短絡テスター (ST-6K)) を組み合わせた統合ソリューションです。このシステムは、コイル テストを効率、精度、および効果の高い方法で実行できるように設計されています。
コンポーネントの概要:
1. 高電圧マトリックス コントローラ (HMC-140): このコントローラは他の 3 つの機器とインターフェイスし、さまざまなテスト パラメータを制御および監視してテスト プロセスを実行します。
2. 低抵抗メーター (GOM-804): この機器はコイルの低抵抗値を測定し、コイルの導通と導電性を確認します。
3. AC 耐電圧テスター (GPT-15001): この機器はコイルの高電圧絶縁強度をテストし、高電圧下での絶縁性能を確認します。
4. サージ テスター (ST-6K): この機器はコイル内の層間短絡状態を検出し、潜在的な障害のトラブルシューティングに役立ちます。
MTS-6000 モーター テスト システム 製品概要
MTS-6000 モーター テスト システムは、MS-310 マルチプレクサ スキャナー ボックス、ST-6K サージ テスター、MOM-550 ミリオーム メーターの 3 つの精密機器で構成された専門的なテスト ツールです。これらのデバイスは、ユーザーがモーターの性能と信頼性を迅速かつ正確にテストできるように慎重に設計および製造されており、製品の品質と安全性がさらに向上します。
MS-310 マルチプレクサ スキャナー ボックスは、テスト システム全体の中核コンポーネントです。3 相スイッチングを自動的に実行し、ST-6K サージ テスターを介してサージ波形検出を実行できます。この検出方法により、モーターの 3 相コイル波形データを正確に比較し、コイルが正常に動作しているかどうかを判断し、潜在的な障害を検出できます。同時に、MOM-550 ミリオーム メーターを介してインピーダンス検出を実行し、モーターの電気特性と安定性をさらに判断できます。
MTS-6000 モーター テスト システムをテストに使用すると非常に便利です。高電圧ラインをモーターの三相テストラインに接続し、MS-310 マルチプレクサ スキャナーボックスを操作するだけです。テスト結果は画面に PASS/FAIL として表示されるため、ユーザーはすぐに結論を導き出すことができ、時間とコストを大幅に節約できます。
コイル テスト システムの動画
CTS-6000 コイル試験システム試験操作
