Windows PCのUSBポートをRS-485インターフェイスに！
REX-USB70をUSB ポートに接続して、RS-485インターフェイスを増設。USBバスパワーで動作し、ACアダプタなどの外部電源は不要です。 RS-485コネクタは、実験用に適した７ピンネジ式端子台を採用。より線（AWG24～14）、単線（AWG26～12）が使用可能です。
ラトックシステム株式会社 USB to RS-485 コンバータ (REX-USB70)
USB to RS-485 コンバータの特長
USB ポートにRS-485インターフェイスを増設
REX-USB70をUSB ポートに接続して、RS-485インターフェイスを増設。USBバスパワーで動作し、ACアダプタなどの外部電源は不要です。
RS-485コネクタは、実験用に適した７ピンネジ式端子台を採用。より線（AWG24～14）、単線（AWG26～12）が使用可能です。
絶縁型トランシーバ搭載
本製品のドライバ/レシーバとして、LinearTechnology社製LTM2881を搭載。2500Vrmsの絶縁耐圧を備えています。
ESD保護機能を搭載
静電気放電（ESD）保護機能により、±15kV (HBM)まで保護。ラッチアップを起こしません。
終端抵抗をDIPスイッチでON/OFF可能
本製品の本体にあるDIPスイッチ2をONにすることにより、終端抵抗を有効にすることができます。(出荷時はOFF)
最大DTE 通信速度921.6kbps
オリジナルシリアル通信ドライバにより、最大DTE 通信速度921.6kbps までサポート。
※高速なデータ転送では、ケーブル長や通信速度により正確な通信ができない場合があります。
Windowsからは通常のCOMポートとして認識
添付のオリジナルドライバにより、仮想的にCOMポート接続として認識。COMポート用に作成されたアプリケーションが使用可能です。本製品に割り当てられたCOMポート番号の変更や各種設定は、デバイスマネージャ上よりおこないます。
※直接I/Oポートアドレスにアクセスしているアプリケーションは、ご使用になれません。
サンプルプログラム添付
本製品には、COMポートを選択し、ASCII文字列を送受信する通信サンプルアプリケーションのソースコード（VisualBasic6.0、VisualC++6.0、VisualBasic2010、VisualC++2010）を添付しています。
半二重使用時、トランスミッターの自動制御モードをサポート
半二重通信での送信設定は、トランスミッターをRTS信号により制御する「RTSモード」のほか、トランスミッターが自動で送信可能状態になる「自動制御モード」の選択も可能。本体側面のDIPスイッチ3にてモードの切り替えをおこないます。（出荷時はOFF（RTSモード））
※従来製品でシステム構築済みの場合は、追加導入時RTSモードで引き続き使用できます。
コンパクト設計
サイズは幅50mm×奥行き75mm×高さ30mm 、重量は約68gの軽量コンパクト設計。底面にゴム足をつけることで、軽い筐体ながら安定性を確保しました。
有害6物質不使用
REX-USB70は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。
>> ラトックシステム有害化学物質制限の取り組み
対応パソコン
USBポートを装備したWindowsPC
対応OS
Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP
※32ビット/64ビット両対応
製品仕様
名称 USB to RS-485 コンバータ 型番 REX-USB70 バスインタフェース Universal Serial Bus 2.0 Specification Revision 2.0
Full-speed(12Mbps)対応
シリアルコントローラ FT232RQ 接続コネクタ USB（SeriesB コネクタ）
7ピン ネジ式端子台（より線：AWG24～14、単線：AWG26～12） 入出力レベル RS-485レベル EIA/TIA-485-A準拠
全二重 / 半二重 通信速度 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 230400 / 460800 / 921600 bps 通信パラメータ ビット長：7/8 スタートビット：1 ストップビット：1/2 パリティ：偶数/奇数/なし
トランシーバ
インターフェイスESD ±15kV (HBM) RS-485トランシーバ
絶縁特性
2500Vrms 伝送距離 1200m以内
※高速でのデータ伝送をおこなう場合、ケーブル長や通信環境により正常な通信ができない場合があります。
外形寸法・重量 約50mm(W)×75mm(D)×30mm(T) 、約68g(USBケーブル含まず) 動作環境 温度：0～55℃ 湿度：20～80%(ただし結露しないこと) 添付品 - REX-USB70本体
- USBケーブル
- 保護シール
- インストールガイド
- 保証書（１年）
対応機種 USB ポートを装備したWindowsPC 対応OS Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP
※32ビット/64ビット両対応 JANコード 4949090600256 標準価格(税別) ￥19,800
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
- "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
ピンアサイン
【7ピンネジ式端子台】
【ピンアサイン】ピン番号 信号名 機能 1 NC － 2 GND 信号用接地 3 TXD+(SD+) 送信データ 4 TXD-(SD-) 送信データ 5 GND 信号用接地 6 RXD+(RD+) 受信データ 7 RXD-(RD-) 受信データ
※特注によりカスタマイズ可能。
受注案件の窓口までお問い合わせください。

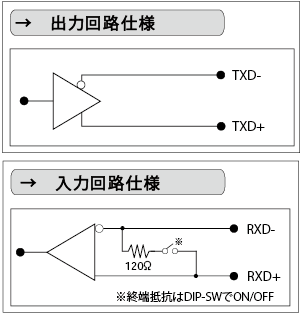

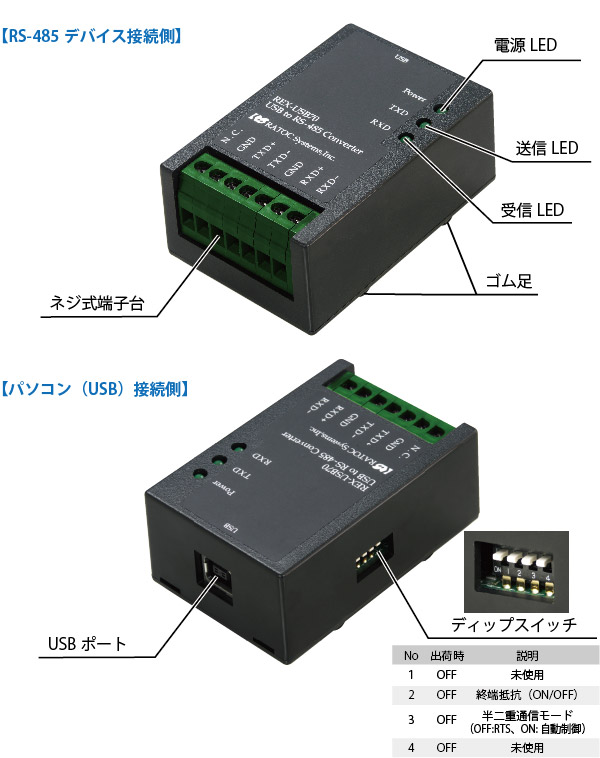

各部名称
USB ポートにRS-485インターフェイスを増設
REX-USB70をUSB ポートに接続して、RS-485インターフェイスを増設。USBバスパワーで動作し、ACアダプタなどの外部電源は不要です。
RS-485コネクタは、実験用に適した７ピンネジ式端子台を採用。より線（AWG24～14）、単線（AWG26～12）が使用可能です。
絶縁型トランシーバ搭載
本製品のドライバ/レシーバとして、LinearTechnology社製LTM2881を搭載。2500Vrmsの絶縁耐圧を備えています。
ESD保護機能を搭載
静電気放電（ESD）保護機能により、±15kV (HBM)まで保護。ラッチアップを起こしません。
終端抵抗をDIPスイッチでON/OFF可能
本製品の本体にあるDIPスイッチ2をONにすることにより、終端抵抗を有効にすることができます。(出荷時はOFF)
最大DTE 通信速度921.6kbps
オリジナルシリアル通信ドライバにより、最大DTE 通信速度921.6kbps までサポート。
※高速なデータ転送では、ケーブル長や通信速度により正確な通信ができない場合があります。
Windowsからは通常のCOMポートとして認識
添付のオリジナルドライバにより、仮想的にCOMポート接続として認識。COMポート用に作成されたアプリケーションが使用可能です。本製品に割り当てられたCOMポート番号の変更や各種設定は、デバイスマネージャ上よりおこないます。
※直接I/Oポートアドレスにアクセスしているアプリケーションは、ご使用になれません。
サンプルプログラム添付
本製品には、COMポートを選択し、ASCII文字列を送受信する通信サンプルアプリケーションのソースコード（VisualBasic6.0、VisualC++6.0、VisualBasic2010、VisualC++2010）を添付しています。
半二重使用時、トランスミッターの自動制御モードをサポート
半二重通信での送信設定は、トランスミッターをRTS信号により制御する「RTSモード」のほか、トランスミッターが自動で送信可能状態になる「自動制御モード」の選択も可能。本体側面のDIPスイッチ3にてモードの切り替えをおこないます。（出荷時はOFF（RTSモード））
※従来製品でシステム構築済みの場合は、追加導入時RTSモードで引き続き使用できます。
コンパクト設計
サイズは幅50mm×奥行き75mm×高さ30mm 、重量は約68gの軽量コンパクト設計。底面にゴム足をつけることで、軽い筐体ながら安定性を確保しました。
有害6物質不使用
REX-USB70は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。
>> ラトックシステム有害化学物質制限の取り組み
対応パソコン
USBポートを装備したWindowsPC
対応OS
Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP
※32ビット/64ビット両対応
製品仕様
ピンアサイン
各部名称
|
