全てを叶えるパワーアナライザ
R&S NPAファミリーの小型テスタは、PCソフトウェアやリモートインフラなしで、DC負荷、AC負荷、スタンバイ電流を特性評価することができます。26種類の主要なパラメータの数値表示と グラフィック表示に加え、高い性能とIEC 62301、EN 50564、EN 61000-3-2に準拠したプロトコルコンプライアンスを備えています。
ローデ･シュワルツ･ジャパン株式会社 R&S®NPA パワーアナライザ (NPA)
R&S®NPA パワーアナライザの特長
主な仕様
- 3 種類のモデルをラインナップ
- R&S NPA101 パワーメータ : 基本的な測定機能を網羅
- R&S NPA501 パワーアナライザ : 高度な計測とグラフィック機能を搭載
- R&S NPA701 コンプライアンステスタ : 待機電力と高調波の適合性テストに最適
- 基本確度 : 0.05 %
- アナログ帯域幅 : DC ~ 100 kHz
- サンプリングレート : 500 k サンプル／秒
- 26 種類の測定と演算機能を搭載
- USB メモリによる長期データ記録（CSV 形式）
基本的な測定機能を網羅

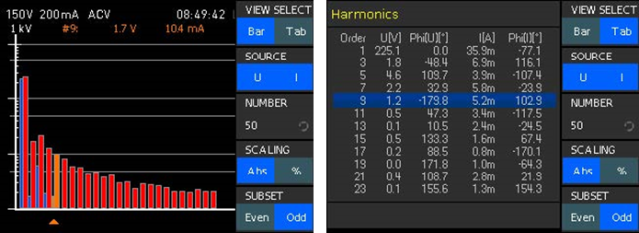

- R&S NPA101 パワーメータは、電圧、電流、電力、および THD アプリケーションなど、基本的な測定機能を搭載しています。以下の図に示すように、高調波解析をテーブルやグラフに表示でき、読みやすくするために対数表示も使用できます。棒グラフでは、電圧／電流の最大50次までの高調波を選択により表示することができます。さらに、棒グラフには、カーソルで選択した高調波の振幅が表示されます。
高度な計測とグラフィック機能を搭載

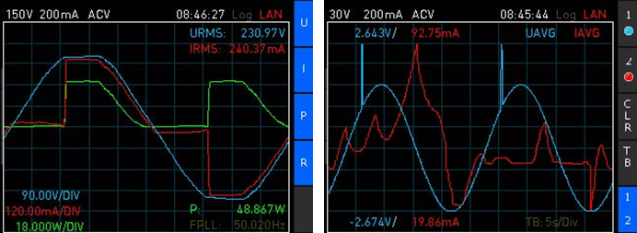

- R&S NPA501 パワーアナライザは、ピーク・トゥ・ピーク値などのアナログ測定用に4 つのBNC ポートと、デジタル入出力ポートを搭載しており、波形およびトレンド・チャートを含むグラフィカル機能、突入モード機能、高調波記録、そして製造ラインに最適なPASS / FAIL 機能も提供します。
待機電力と高調波の適合性テストに最適
最上位モデルのR&S NPA701 コンプライアンステスタは、R&S NPA501 の機能に加えてIEC 62301、EN 50564、および EN 61000-3-2 用にウィザードが実装されており、外部PC を使用せずに測定を行うことができます。結果はディスプレイに表示され、USB スティックに HTML 形式で保存できます。
各種電源アダプタをご用意

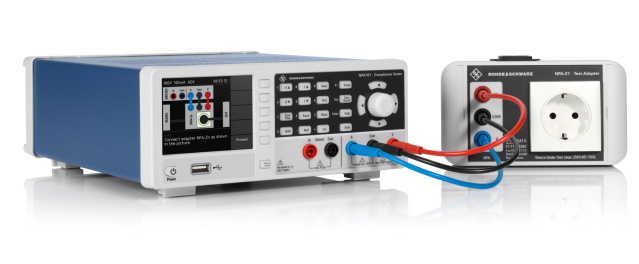

- R&S®NPA-Zx 電源アダプタを使用すると、測定対象を R&S®NPA に簡単かつ安全に接続できます。テスト項目には、電源アダプタに搭載されている取り付けプラグを介して電力が供給されます。電源アダプタは、EU、英国、米国、中国、およびオーストラリアで使用されている一般的な電源プラグをサポートしています。
主な仕様
- 3 種類のモデルをラインナップ
- R&S NPA101 パワーメータ : 基本的な測定機能を網羅
- R&S NPA501 パワーアナライザ : 高度な計測とグラフィック機能を搭載
- R&S NPA701 コンプライアンステスタ : 待機電力と高調波の適合性テストに最適
- 基本確度 : 0.05 %
- アナログ帯域幅 : DC ~ 100 kHz
- サンプリングレート : 500 k サンプル／秒
- 26 種類の測定と演算機能を搭載
- USB メモリによる長期データ記録（CSV 形式）
基本的な測定機能を網羅
- R&S NPA101 パワーメータは、電圧、電流、電力、および THD アプリケーションなど、基本的な測定機能を搭載しています。以下の図に示すように、高調波解析をテーブルやグラフに表示でき、読みやすくするために対数表示も使用できます。棒グラフでは、電圧／電流の最大50次までの高調波を選択により表示することができます。さらに、棒グラフには、カーソルで選択した高調波の振幅が表示されます。
高度な計測とグラフィック機能を搭載
- R&S NPA501 パワーアナライザは、ピーク・トゥ・ピーク値などのアナログ測定用に4 つのBNC ポートと、デジタル入出力ポートを搭載しており、波形およびトレンド・チャートを含むグラフィカル機能、突入モード機能、高調波記録、そして製造ラインに最適なPASS / FAIL 機能も提供します。
待機電力と高調波の適合性テストに最適
最上位モデルのR&S NPA701 コンプライアンステスタは、R&S NPA501 の機能に加えてIEC 62301、EN 50564、および EN 61000-3-2 用にウィザードが実装されており、外部PC を使用せずに測定を行うことができます。結果はディスプレイに表示され、USB スティックに HTML 形式で保存できます。
各種電源アダプタをご用意
- R&S®NPA-Zx 電源アダプタを使用すると、測定対象を R&S®NPA に簡単かつ安全に接続できます。テスト項目には、電源アダプタに搭載されている取り付けプラグを介して電力が供給されます。電源アダプタは、EU、英国、米国、中国、およびオーストラリアで使用されている一般的な電源プラグをサポートしています。
