最大3チャネルの汎用DC電源
R&S®NGC100ファミリーは3種類のモデルで構成されています。すべてが100 Wの最大合計電力を供給可能で、0 V～32 Vの連続的な電圧レンジを備えています。2チャネルおよび3チャネルモデルでは、複数の出力を並列または直列に接続して電圧や電流を増やすことができます。
ローデ･シュワルツ･ジャパン株式会社 R&S®NGC100 DC電源 (NGC100)
R&S®NGC100 DC電源の特長
主な仕様
- 最大総出力電力 : 100 W
- チャネル数 : 1 / 2 / 3
- 出力電圧レンジ : 0 V ~ 32 V / 0 V ~ 64 V / 0 V ~ 96 V
- チャネル毎の最大電流 : 10 A / 5 A / 3 A
- 直列 / 並列モードでより大きな電圧 / 電流出力が可能
ガルバニック絶縁されたフローティングチャネル

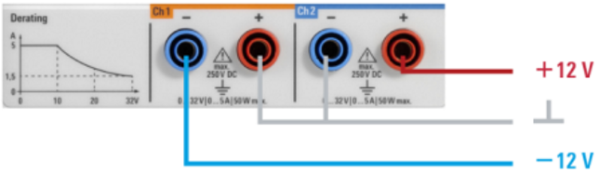

R&S NGC100 の各チャネルは完全にアイソレートされており、シャーシグランド には接続されていません。これにより、チャネルを組み合わせて、以下の図に 示すように +12 V / −12 V を必要とする平衡回路を駆動することが容易になり、 複雑な DUT でのグランド問題を回避できます。
パラレルおよびシリアル動作が可能
- すべてのチャネルは電気的に等価なので、パラレル動作モードではチャネルを束ねて大きい電流を出力できます。

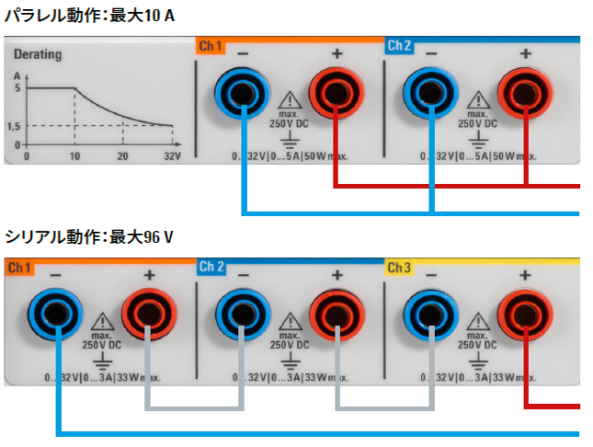

R&S NGC102では2チャネルを結合することで最大10 Aを供給可能です。さらに、シリアル動作モードでば高い電圧を得ることができます。R&S NGC103は、最大96 Vを供給可能です。
定電圧モードと定電流モード
- 出力電圧の設定とレギュレーション（定電圧モード）は、電源の標準的な用途ですが、R&S NGC100 直流電源は定電流モードでも使用でき、各チャネルは個別に設定可能です。設定された電流レベルを超えると、電流制限機能が働いて、流れる電流が設定値以下に制限されます。それに応じて、出力電圧は設定値よりも低下します。この方法で、障害発生時にテスト回路が損傷を受けるのを防ぎます。
測定器とDUTを守るための保護機能
- ベーシッククラスの電源には、一般的に多目的用途の保護機能は標準搭載されていません。R&S NGC100 電源シリーズは、こうした点についても業界の水準を引き上げています。例えば、すべての保護機能のリミット値を、チャネルごとに個別に設定することができます。
I直感的な操作性
R&S NGC100 電源のすべての基本機能は、フロントパネル上のキーで直接操作できます。設定メニューを使用する必要があるのは、使用頻度の低い特殊機能のみです。

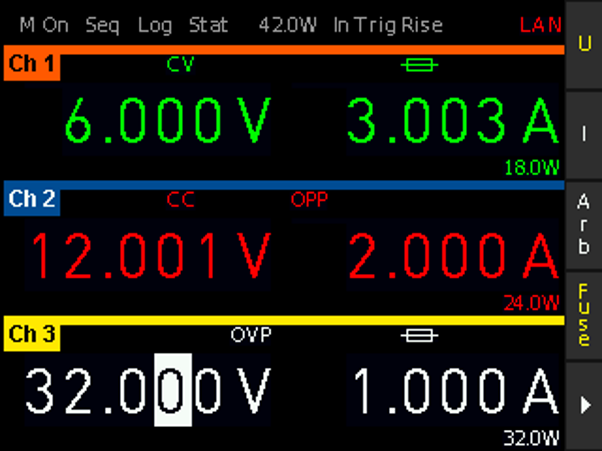

出力電力や保護機能のステータスを含むすべての設定と動作条件は、ディスプレイ上に表示されます。以下のように、色別に異なる動作条件が示されます。
► 緑：定電圧モードのアクティブチャネル► 赤：定電流モードのアクティブチャネル► 白：設定モードの非アクティブチャネル
選択した出力チャネルが負荷に接続されていると、物理的な"Master On/Off"キーが白く点灯します。
主な仕様
- 最大総出力電力 : 100 W
- チャネル数 : 1 / 2 / 3
- 出力電圧レンジ : 0 V ~ 32 V / 0 V ~ 64 V / 0 V ~ 96 V
- チャネル毎の最大電流 : 10 A / 5 A / 3 A
- 直列 / 並列モードでより大きな電圧 / 電流出力が可能
ガルバニック絶縁されたフローティングチャネル
R&S NGC100 の各チャネルは完全にアイソレートされており、シャーシグランド には接続されていません。これにより、チャネルを組み合わせて、以下の図に 示すように +12 V / −12 V を必要とする平衡回路を駆動することが容易になり、 複雑な DUT でのグランド問題を回避できます。
パラレルおよびシリアル動作が可能
- すべてのチャネルは電気的に等価なので、パラレル動作モードではチャネルを束ねて大きい電流を出力できます。
R&S NGC102では2チャネルを結合することで最大10 Aを供給可能です。さらに、シリアル動作モードでば高い電圧を得ることができます。R&S NGC103は、最大96 Vを供給可能です。
定電圧モードと定電流モード
- 出力電圧の設定とレギュレーション（定電圧モード）は、電源の標準的な用途ですが、R&S NGC100 直流電源は定電流モードでも使用でき、各チャネルは個別に設定可能です。設定された電流レベルを超えると、電流制限機能が働いて、流れる電流が設定値以下に制限されます。それに応じて、出力電圧は設定値よりも低下します。この方法で、障害発生時にテスト回路が損傷を受けるのを防ぎます。
測定器とDUTを守るための保護機能
- ベーシッククラスの電源には、一般的に多目的用途の保護機能は標準搭載されていません。R&S NGC100 電源シリーズは、こうした点についても業界の水準を引き上げています。例えば、すべての保護機能のリミット値を、チャネルごとに個別に設定することができます。
I直感的な操作性
R&S NGC100 電源のすべての基本機能は、フロントパネル上のキーで直接操作できます。設定メニューを使用する必要があるのは、使用頻度の低い特殊機能のみです。
出力電力や保護機能のステータスを含むすべての設定と動作条件は、ディスプレイ上に表示されます。以下のように、色別に異なる動作条件が示されます。► 緑：定電圧モードのアクティブチャネル► 赤：定電流モードのアクティブチャネル► 白：設定モードの非アクティブチャネル
選択した出力チャネルが負荷に接続されていると、物理的な"Master On/Off"キーが白く点灯します。
