生産・検査ライン、装置組み込みに 安定したパワーを供給
家電品・電子部品・産業機器・医療機器・住宅設備・アミューズメント機器・・・ 幅広い分野の交流電源ニーズにお応えします。
株式会社エヌエフ回路設計ブロック プログラマブルAC/DC電源 (KP2000AS)
プログラマブルAC/DC電源の特長
特長
家電品・電子部品・産業機器・医療機器・住宅設備・アミューズメント機器など
幅広い分野の交流電源ニーズにお応えします
■安定出力 ■高効率
●単相2 kVA ●周波数：DC, 1 Hz ～ 550 Hz ●AC出力：0 Vrms ～ 350 Vrms ●DC出力：0 V ～ ±454 V●電流リミッタ機能 ●保護機能●計測機能 ●並列接続2台 （単相4kVA）●便利な機能満載 シンプル・オペレーション.jpg)
●高品位波形・高ロバスト性・低ノイズ
容量性負荷や誘導性負荷も駆動する安定性、低ひずみ、高速応答など、再現性の高い試験をサポートする高品位波形出力。
容量性負荷 出力波形例(636 μF).png)
.png)
発振した波形のイメージ
100 Vレンジ、100 V / 50 Hz、正弦波
電源出力が発振したり、ひずみを生じやすい、大容量コンデンサ負荷に対しても、安定した出力です。
KP2000ASは、負荷(駆動対象)を選びません。立ち上がり・立ち下がり波形 （DCモード、0 V 〜 100 V、抵抗負荷 5 Ω）
横軸：40μs/div. 縦軸：20 V/div.一般的な交流電源に比べて、立ち上がり時間が短く、変化の速い波形を高い再現性で出力可能です。過渡応答の再現などに。●様々な評価・試験で●消費電力測定 ●突入電流試験●待機電力測定 ●仕向地電源試験●高調波電流測定 ●電力変換器の試験●モータ駆動／評価 ●アクチュエータ評価 など●設計の検証●4kVAに増設可能並列接続で4kVAに増設、システムケーブルを接続するだけです。
特長
家電品・電子部品・産業機器・医療機器・住宅設備・アミューズメント機器など
幅広い分野の交流電源ニーズにお応えします
■安定出力 ■高効率
●単相2 kVA ●周波数：DC, 1 Hz ～ 550 Hz
●AC出力：0 Vrms ～ 350 Vrms ●DC出力：0 V ～ ±454 V
●電流リミッタ機能 ●保護機能
●計測機能 ●並列接続2台 （単相4kVA）

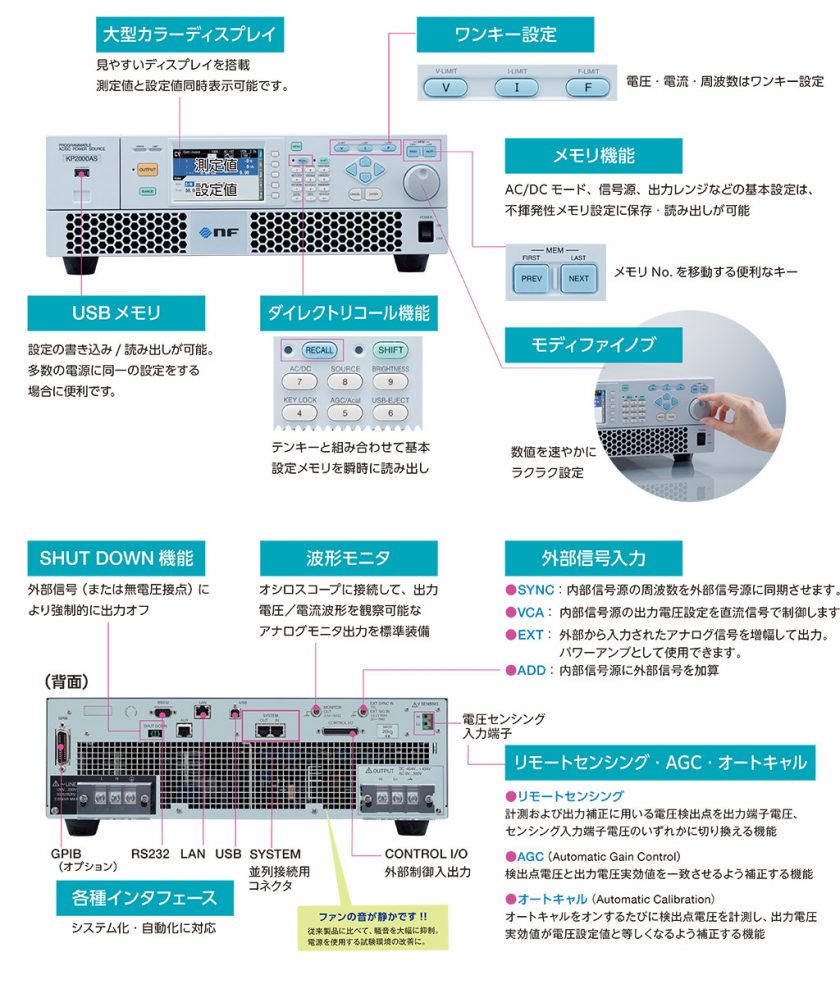

●便利な機能満載 シンプル・オペレーション
●高品位波形・高ロバスト性・低ノイズ
容量性負荷や誘導性負荷も駆動する安定性、低ひずみ、高速応答など、再現性の高い試験をサポートする高品位波形出力。

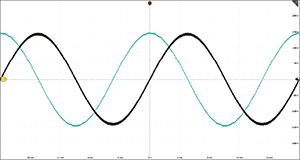

容量性負荷 出力波形例(636 μF)
発振した波形のイメージ
100 Vレンジ、100 V / 50 Hz、正弦波
電源出力が発振したり、ひずみを生じやすい、大容量コンデンサ負荷に対しても、安定した出力です。
KP2000ASは、負荷(駆動対象)を選びません。

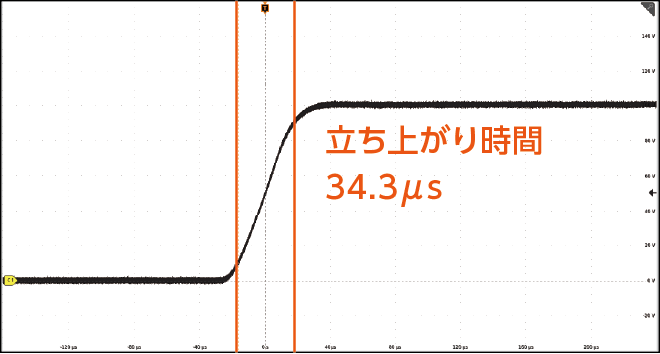

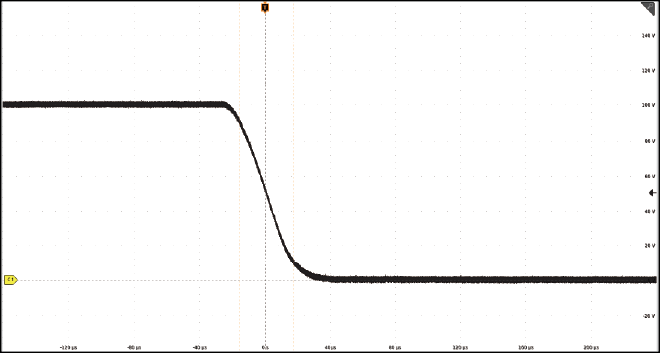

立ち上がり・立ち下がり波形 （DCモード、0 V 〜 100 V、抵抗負荷 5 Ω）
横軸：40μs/div. 縦軸：20 V/div.
一般的な交流電源に比べて、立ち上がり時間が短く、変化の速い波形を高い再現性で出力可能です。
過渡応答の再現などに。
●様々な評価・試験で
●消費電力測定 ●突入電流試験
●待機電力測定 ●仕向地電源試験
●高調波電流測定 ●電力変換器の試験
●モータ駆動／評価 ●アクチュエータ評価 など
●設計の検証

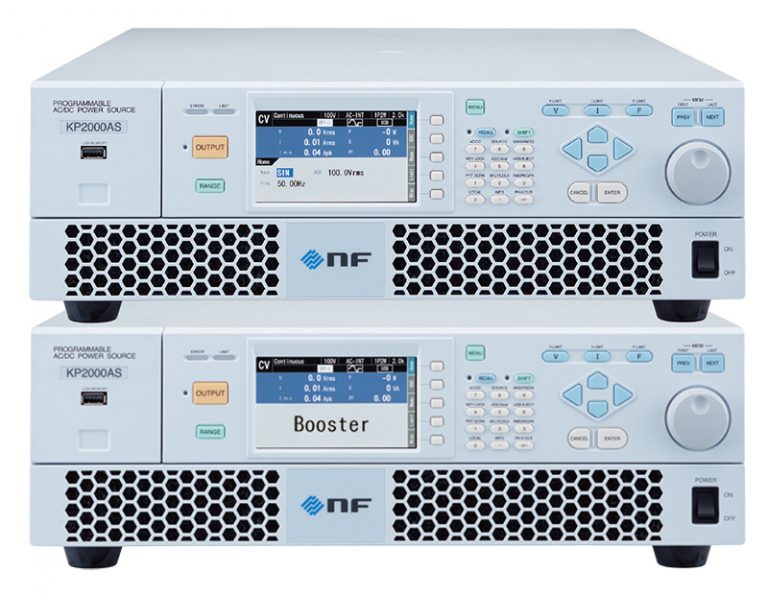

●4kVAに増設可能
並列接続で4kVAに増設、システムケーブルを接続するだけです。
